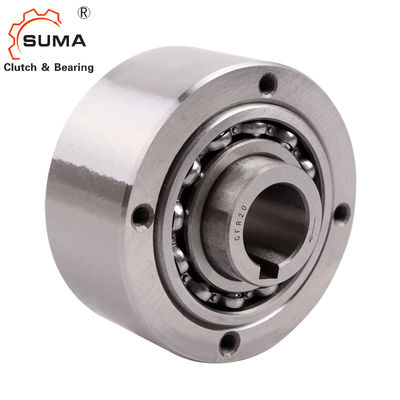

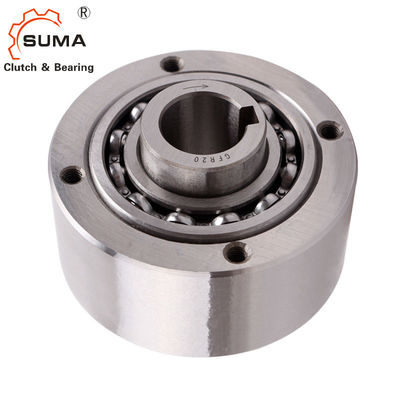

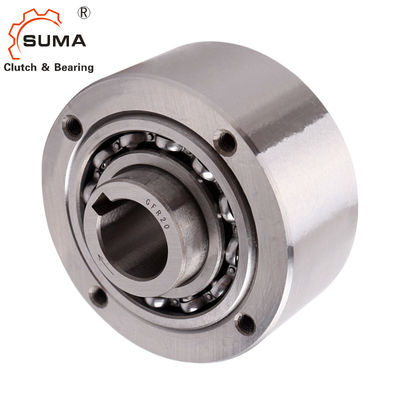

GFR90 GFRN90 158M M andan sin embragar el tipo transporte del rodillo del tope
Características
Los tipos GFR, GFRN son tipo del rodillo andan sin embragar. Son el llevar apoyado, usando dos 160. transportes de la serie, y requerir la lubricación del aceite. Estas unidades se pueden utilizar en los diseños que proporcionan la lubricación del aceite y que la sellan como en el ejemplo a la vuelta. Los transportes no deben ser subrayados axialmente.
Típicamente, los tipos GFR, GFRN se utilizan con las cubiertas de la serie de F que se diseñan para transmitir el esfuerzo de torsión, y proporcionan la lubricación y el aislamiento del aceite. Estas cubiertas se utilizan generalmente en pares según las combinaciones mostradas en las páginas siguientes. La raza externa del modelo de GFR es llana recibir y centrar cualquier componente agujereado a la tolerancia H7.
El esfuerzo de torsión es transmitido por los pernos a través de la tapadera en este caso. Los tipos GFR, GFRN son idénticos salvo que el tipo GFRN tiene una chavetera en el diámetro exterior para transmitir el esfuerzo de torsión. Dos sellos de papel se entregan con cada unidad que se colocará entre la raza y las tapaderas externas.
Datos técnicos
Artículo | GFR90 GFRN90 |
Diámetro interno. | 90 milímetros |
Diámetro externo. | 230 milímetros |
Anchura | 158 milímetros |
Esfuerzo de torsión | 14500 nanómetro |
Peso | 28,5 kilogramos |
Puerto | Shangai; Ningbo |
Plazo de expedición | 10-15 días |
Paquete | paquete de madera, paquete del cartón, etc |
Uso | Elevador del transportador, del motor eléctrico, de cubo, etc |
Dimensiones y capacidades
Tipo | Tamaño | Sobrante de velocidades |
Numérico azufaifas |
Peso | ||||||||||||||
GFR GFRN |
dH7 | TKN1) | nimax2) | namax3) | Dh7 | D2 | D4 | D3 | G | t | z | L1 | L | B | T1 | bP10 | f | |
[milímetro] | [Nanómetro] | [min-1] | [min-1] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] |
[ milímetro] |
[milímetro] | [kilogramo] | |||
12* | 55 | 4000 | 7200 | 62 | 20 | 42 | 51 | ø5.5 | – | 3 | 42 | 20 | 27 | 2,5 | 4 | 0,5 | 0,5 | |
15 | 125 | 3600 | 6500 | 68 | 25 | 47 | 56 | M5 | 8 | 3 | 52 | 28 | 32 | 3 | 5 | 0,8 | 0,8 | |
20 | 181 | 2700 | 5600 | 75 | 30 | 55 | 64 | M5 | 8 | 4 | 57 | 34 | 39 | 3,5 | 6 | 0,8 | 1 | |
25 | 288 | 2100 | 4500 | 90 | 40 | 68 | 78 | M6 | 10 | 4 | 60 | 35 | 40 | 4 | 8 | 1 | 1,5 | |
30 | 500 | 1700 | 4100 | 100 | 45 | 75 | 87 | M6 | 10 | 6 | 68 | 43 | 48 | 4 | 8 | 1 | 2,2 | |
35 | 725 | 1550 | 3800 | 110 | 50 | 80 | 96 | M6 | 12 | 6 | 74 | 45 | 51 | 5 | 10 | 1 | 3 | |
40 | 1025 | 1150 | 3400 | 125 | 55 | 90 | 108 | M8 | 14 | 6 | 86 | 53 | 59 | 5 | 12 | 1,5 | 4,6 | |
45 | 1125 | 1000 | 3200 | 130 | 60 | 95 | 112 | M8 | 14 | 8 | 86 | 53 | 59 | 5,5 | 14 | 1,5 | 4,7 | |
50 | 2125 | 800 | 2800 | 150 | 70 | 110 | 132 | M8 | 14 | 8 | 94 | 64 | 72 | 5,5 | 14 | 1,5 | 7,2 | |
55 | 2625 | 750 | 2650 | 160 | 75 | 115 | 138 | M10 | 16 | 8 | 104 | 66 | 72 | 6 | 16 | 2 | 8,6 | |
60 | 3500 | 650 | 2450 | 170 | 80 | 125 | 150 | M10 | 16 | 10 | 114 | 78 | 89 | 7 | 18 | 2 | 10,5 | |
70 | 5750 | 550 | 2150 | 190 | 90 | 140 | 165 | M10 | 16 | 10 | 134 | 95 | 108 | 7,5 | 20 | 2,5 | 13,5 | |
80 | 8500 | 500 | 1900 | 210 | 105 | 160 | 185 | M10 | 16 | 10 | 144 | 100 | 108 | 9 | 22 | 2,5 | 18,2 | |
90 | 14500 | 450 | 1700 | 230 | 120 | 180 | 206 | M12 | 20 | 10 | 158 | 115 | 125 | 9 | 25 | 3 | 28,5 | |
100 | 20000 | 350 | 1450 | 270 | 140 | 210 | 240 | M16 | 24 | 10 | 182 | 120 | 131 | 10 | 28 | 3 | 42,5 | |
130 | 31250 | 250 | 1250 | 310 | 160 | 240 | 278 | M16 | 24 | 12 | 212 | 152 | 168 | 11 | 32 | 3 | 65 | |
150 | 70000 | 200 | 980 | 400 | 200 | 310 | 360 | M20 | 32 | 12 | 246 | 180 | 194 | 12 | 36 | 4 | 138 |
Notas:
1) × máximo 2 T de T = KN
2) Sobrantes de la raza interna
3) sobrantes externos de la raza
Montaje de ejemplo
