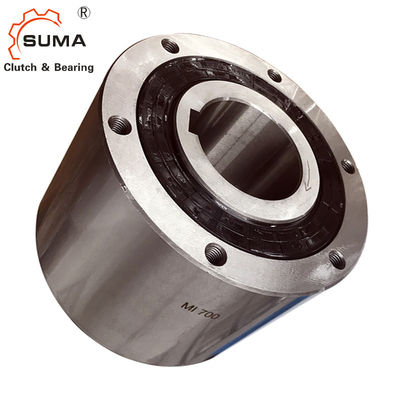

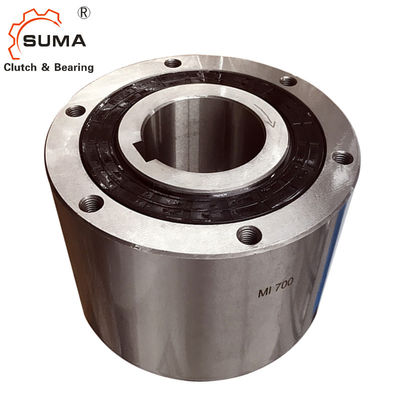

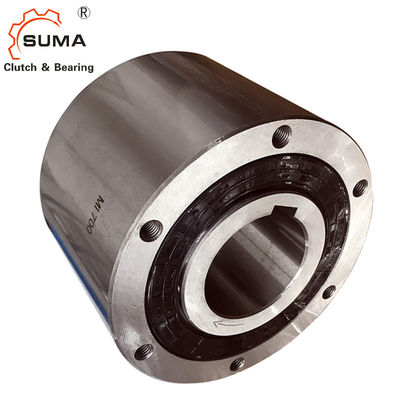

Velocidad MG500 1 transporte direccional del embrague de la leva del tope
Características
1. Embrague autónomo diseñado para los usos de alta velocidad.
2. Montaje de la jaula de la leva dirigido para el funcionamiento óptimo y la capacidad creciente.
3. Dos rodamientos incluyeron para apoyar la carga y la concentricidad radiales entre las razas.
4. sellos positivos del labio o del fieltro del contacto proporcionados para la lubricación de la grasa o del aceite.
5. los agujeros golpeados ligeramente se trabajan a máquina en extremos de la raza externa para los componentes auxiliares del montaje.
6. diámetro interior métrico y chavetera disponibles.
7. montando los accesorios disponibles.
MG300A – serie 700A
Utilizado sobre todo para los usos generales del deber, sobrar, detrás-parar y la indexación de direcciones de poca potencia. El modelo de MG ofrece la primavera exacta que activa para proporcionar vida de sobrante larga del desgaste.
MI300A – serie 700A
Recomendado para la indexación de direcciones del alto rendimiento, utilizado en mayores de 150 movimientos de los usos por minuto o usos que requieren alta exactitud que pone en un índice. Incorporación de una inercia patentada, baja
jaula y primavera de activación resistente para la reacción rápida de la leva.
MO300A – serie 700A
Hecho con los sellos de la grasa del fieltro para minimizar para sellar la fricción para los usos de sobrante de alta velocidad de la raza interna. El modelo del MES se entrega con la lubricación estándar de la grasa.
MR300A – serie 700A
Previsto para la raza externa de alta velocidad que sobra, incorporando una construcción única de la jaula de la leva que utiliza la fuerza centrífuga para minimizar la fricción de la leva. La velocidad de conducción del embrague no puede exceder la RPM mostrada en la tabla para la raza interna.
Datos técnicos
Artículo | MG/MR/MO/MI500A |
Precisión | P6 |
Tipo | leva |
Tamaño de diámetro interior (milímetros) | 44,45 |
Raza externa (milímetros) | 92,08 |
Esfuerzo de torsión (KN) | 1593 |
Sobrante máximo de la raza interna (ciclo/minuto) | 2700 |
Esfuerzo de torsión de la fricción (nanómetro) | 0,5 |
Peso (kilogramos) | 5 |
Paquete | Caja del cartón/caja de madera |
Plazo de expedición | 7-10 días después de la orden confirmada |
Condiciones de pago | L/C, T/T, D/P, D/A, Western Union |
Dimensiones y capacidades
Modelo | Esfuerzo de torsión | Fricción | Máximo. | Máximo. |
Diámetro interior Tamaño |
B (h7) |
C | PCD D |
E | F | S | H-M | Peso (kilogramo) |
|||
Sobrante | No.of | |||||||||||||||
Capacidad | Esfuerzo de torsión | (r/min) | Indexación de direcciones |
Golpeado ligeramente Agujeros |
||||||||||||
(Nanómetro) | (Nanómetro) | Interno | Externo |
(ciclo /min) |
Diámetro. |
Llave manera |
×Size×Pitch | |||||||||
Raza | Raza | (H7) | ||||||||||||||
MG 300 | 314 | 0,23 | 2800 | 900 | _ | 19 | 5x2 | 63 | 77 | 60 | 66 | 10,4 | 28,5 | 13 | 4xM6xP1.0 | 1,8 |
MI 300 | 0,31 | 50 | _ | 300 | ||||||||||||
MG 400 | 539 | 0,29 | 2600 | 800 | _ | 22 | 5x2 | 70 | 88 | 67 | 73 | 10,7 | 31,7 | 16 | 4XM8xP1.25 | 2,7 |
MI 400 | 0,38 | 50 | _ | 300 | ||||||||||||
MG 500 | 1620 | 0,51 | 2400 | 800 | _ | 31,5 | 7x3 | 89 | 108 | 86 | 92 | 12,3 | 44,4 | 16 | 4XM8xP1.25 | 5 |
MI 500 | 0,68 | 50 | _ | 300 | ||||||||||||
MG 600 | 3140 | 0,85 | 2100 | 700 | _ | 50 | 12x3.5 | 95 | 136 | 92 | 120 | 12,8 | 69,8 | 16 | 6xM8xP1.25 | 8,6 |
MI 600 | 1,54 | 30 | _ | 300 | ||||||||||||
MG 700 | 5880 | 1,7 | 1500 | 500 | _ | 70 | 18x6 | 127 | 180 | 124 | 160 | 19,8 | 101,5 | 20 | 6xM10xP1.5 | 19,5 |
MI 700 | 2,63 | 30 | _ | 300 | ||||||||||||
MG 750 | 9500 | 3,43 | 1800 | 600 | _ | 85 | 24x6 | 153 | 200 | 150 | 175 | 75 | 110 | 25 | 8xM14xP2.0 | 37 |
MI 750 | 4,12 | 30 | _ | 300 | ||||||||||||
MG 800 | 17600 | 5,39 | 1300 | 475 | _ | 110 | 28x7 | 158 | 250 | 155 | 220 | 77,5 | 140 | 25 | 8xM16xP2.0 | 46,5 |
MI 800 | 8,33 | 20 | _ | 300 | ||||||||||||
MG 900 | 24500 | 6,77 | 1200 | 400 | _ | 135 | 35x9 | 165 | 300 | 160 | 265 | 80 | 170 | 32 | 10xM16xP2.0 | 70,5 |
MI 900 | 9,41 | 20 | _ | 300 | ||||||||||||
MG 1000 | 33800 | 8,14 | 1200 | 325 | _ | 160 | 38x10 | 188 | 370 | 180 | 325 | 90 | 200 | 32 | 12xM16xP2.0 | 108,5 |
MI 1000 | 12,74 | 2 | _ | 300 | ||||||||||||
MG 1100 | 78400 | 15 | 350 | _ | _ | 185 | 45x14 | 260 | 470 | 250 | 415 | 125 | 260 | 40 | 12xM20xP2.5 | 250 |
MI 1100 | 22,15 | 20 | _ | 150 | ||||||||||||
MG 1200 | 95100 | 17,64 | 300 | _ | _ | 200 | 45x14 | 260 | 500 | 250 | 440 | 125 | 280 | 45 | 12xM24xP3.0 | 280 |
MI 1200 | 27,54 | 20 | _ | 150 | ||||||||||||
MG 1300 | 176000 | 18,72 | 250 | _ | _ | 250 | 56x17.5 | 280 | 600 | 260 | 530 | 130 | 340 | 50 | 12xM30xP3.5 | 410 |
MI 1300 | 28,13 | 20 | _ | 150 |
Modelo No. |
Esfuerzo de torsión capacidad |
Esfuerzo de torsión de la fricción | Velocidad de Max Overrunning | Dimensiones | Peso | ||||||
Raza interna | Raza externa | B | C | D | E | F | |||||
Nanómetro | Nanómetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | kilogramo | |||
MG300A | 373 | 0,2 | 2900 | 800 |
76,15/ 76,20 |
66,68 | 60,33 | 63,5 | 28,58 | 8,9 | 2 |
MI300A | - | - | |||||||||
MO300A | 3600 | 800 | |||||||||
MR300A | 800 | 2900 | |||||||||
MG400A | 542 | 0,3 | 2700 | 800 |
88,85/ 88,90 |
73,03 | 66,68 | 69,9 | 31,75 | 11,4 | 3 |
MI400A | - | - | |||||||||
MO400A | 3600 | 800 | |||||||||
MR400A | 800 | 2700 | |||||||||
MG500A | 1593 | 0,5 | 2400 | 750 |
107,90/ 107,95 |
92,08 | 85,73 | 88,9 | 44,45 | 12,4 | 5 |
MI500A | - | - | |||||||||
MO500A | 3000 | 750 | |||||||||
MR500A | 750 | 2400 | |||||||||
MG600A | 3051 | 0,9 | 1800 | 700 |
136,47/ 136,53 |
120,65 | 92,08 | 95,3 | 69,85 | 12,7 | 9 |
MI600A | - | - | |||||||||
MO600A | 2400 | 700 | |||||||||
MR600A | 700 | 2100 | |||||||||
MG700A | 6779 | 1,8 | 1200 | 400 |
180,92/ 180,98 |
158,75 | 123,83 | 127,0 | 101,60 | 17,3 | 20 |
MI700A | - | - | |||||||||
MO700A | 2000 | 400 | |||||||||
MR700A | 400 | 1750 |
Modelo No. |
Dimensiones |
Golpecito de No.of Agujeros (Mt.) |
Tamaño del hilo | Profundidad usable del hilo | Lubricante | Casquillo onza del lubricante | Peso | ||||||||||
C | D | E | F | ||||||||||||||
Pulgada | milímetro | Pulgada | milímetro | Pulgada | milímetro | Pulgada | milímetro | Pulgada | milímetro | Pulgada | milímetro | libras | kilogramo | ||||
MG300A | 2,375 | 60,33 | 2,50 | 63,5 | 1,125 | 28,58 | 0,35 | 8,9 | 4 | 0.250-28 | 6.35-711 | 0,500 | 12,70 | Aceite | 0,85 | 4 | 2 |
MI300A | Aceite | 1,25 | |||||||||||||||
MO300A | Grasa | 0,5 | |||||||||||||||
MR300A | Aceite | 0,85 | |||||||||||||||
MG400A | 2,625 | 66,68 | 2,75 | 69,9 | 1,250 | 31,75 | 0,45 | 11,4 | 4 | 0.313-24 | 7.94-610 | 0,625 | 15,88 | Aceite | 1,1 | 6 | 3 |
MI400A | Aceite | 1,4 | |||||||||||||||
MO400A | Grasa | 0,5 | |||||||||||||||
MR400A | Aceite | 1,1 | |||||||||||||||
MG500A | 3,375 | 85,73 | 3,50 | 88,9 | 1,750 | 44,45 | 0,48 | 12,4 | 4 | 0.313-24 | 7.94-610 | 0,625 | 15,88 | Aceite | 1,8 | 11 | 5 |
MI500A | Aceite | 3,0 | |||||||||||||||
MO500A | Grasa | 1,0 | |||||||||||||||
MR500A | Aceite | 1,8 | |||||||||||||||
MG600A | 3,625 | 92,08 | 3,75 | 95,3 | 2,750 | 69,85 | 0,50 | 12,7 | 6 | 0.313-24 | 7.94-610 | 0,625 | 19,05 | Aceite | 2,8 | 19 | 9 |
MI600A | Aceite | 4,5 | |||||||||||||||
MO600A | Grasa | 1,5 | |||||||||||||||
MR600A | Aceite | 2,8 | |||||||||||||||
MG700A | 4,875 | 123,83 | 5,00 | 127,0 | 4,000 | 101,60 | 0,68 | 17,3 | 8 | 0.375-24 | 9.53-610 | 0,750 | Aceite | 4,6 | 43 | 20 | |
MI700A | Aceite | 10,9 | |||||||||||||||
MO700A | Grasa | 2,9 | |||||||||||||||
MR700A | Aceite | 4,6 |
Modelo | Capacidad del esfuerzo de torsión |
Máximo Sobrante de la RPM |
Nominal Sobrante de la fricción |
¿Diámetros interiores comunes? 1 | Keyways1 | Dimensiones | ||||||||
B | ||||||||||||||
Libra-pie | Nanómetro | Raza interna | Raza externa | Libra-pie | Nanómetro | Pulgada | milímetro | Pulgada | milímetro | Pulgada | milímetro | Pulgada | milímetro | |
MG300A | 275 | 373 | 2900 | 800 | 0,17 | 0,2 | 0,500 | 12,70 | 0.125×0.167 | 3.18×4.24 |
3,000 2,998 |
76,15 /76.20 |
25/8 | 66,68 |
MI300A | - | - | 0,625 | 15,88 | 0.188×0.094 | 4.76×2.38 | ||||||||
MO300A | 3600 | 800 | 0,750 | 19,05 | 0.188×0.094 | 4.76×2.38 | ||||||||
MR300A | 800 | 2900 | ||||||||||||
MG400A | 400 | 542 | 2700 | 800 | 0,21 | 0,3 | 0,625 | 15,88 | 0.188×0.094 | 4.76×2.38 |
3,500 3,498 |
88,85 /88.90 |
27/8 | 73,03 |
MI400A | - | - | 0,750 | 19,05 | ||||||||||
MO400A | 3600 | 800 | 0,875 | 22,23 | ||||||||||
MR400A | 800 | 2700 | ||||||||||||
MG500A | 1175 | 1593 | 2400 | 750 | 0,38 | 0,5 | 0,875 | 22,23 | 0.188×0.094 | 4.76×2.38 |
4,250 4,248 |
107,90 /107.95 |
35/8 | 92,08 |
MI500A | - | - | 1,000 | 25,40 | 0.25×0.125 | 4.76×2.38 | ||||||||
MO500A | 3000 | 750 | 1,125 | 28,58 | 0.25×0.125 | 6.35×3.18 | ||||||||
MR500A | 750 | 2400 | 1,250 | 31,75 | 0.25×0.125 | 6.35×3.18 | ||||||||
MG600A | 2250 | 3051 | 1800 | 700 | 0,63 | 0,9 | 1,250 | 31,75 | 0.25×0.125 | 6.35×3.18 |
5,375 5,373 |
136,47 /136.53 |
43/4 | 120,65 |
1,375 | 34,93 | 0.313×0.156 | 7.94×3.97 | |||||||||||
MI600A | - | - | 1,500 | 38,10 | 0.375×0.188 | 9.53×4.76 | ||||||||
1,625 | 41,28 | 0.375×0.188 | 9.53×4.76 | |||||||||||
MO600A | 2400 | 700 | 1,750 | 44,45 | 0.375×0.188 | 9.53×4.76 | ||||||||
1,937 | 49,20 | 0.50×0.188 | 9.53×4.76 | |||||||||||
MR600A | 700 | 2100 | 2,000 | 50,80 | 0.50×0.188 | 12.7×4.76 | ||||||||
MG700A | 5000 | 6779 | 1200 | 400 | 1,3 | 1,8 | 2,000 | 50,80 | 0.50×0.250 | 12.7×6.35 |
7,125 7,123 |
180,92 180,98 |
61/4 | 158,75 |
MI700A | - | - | 2,250 | 57,15 | 0.50×0.250 | 12.7×6.35 | ||||||||
2,437 | 61,90 | 0.50×0.250 | 12.7×6.35 | |||||||||||
MO700A | 20000 | 400 | 2,500 | 63,50 | 0.625×0.313 | 15.88×7.94 | ||||||||
2,750 | 69,85 | 0.625×0.313 | 15.88×7.94 | |||||||||||
MR700A | 400 | 1750 | 2,937 | 74,60 | 0.625×0.125 | 15.88×3.18 |
