El transporte unidireccional de GN90 GN100 GN110 anda sin embragar el embrague del tope
Característica
El embrague del tope de la serie de GN es una clase de poca velocidad del tipo del rodillo que tapa el dispositivo, a menudo con el reductor, usado adentro
el transportador de correa, el alzamiento, el tambor eléctrico, y la otra necesidad un dispositivo del no retorno.
El no retorno rápidamente, pequeña distancia reversa, larga vida, puede soportar el esfuerzo de torsión
Dimensión y capacidad
Tipo | Esfuerzo de torsión | Máximo del diámetro del diámetro interior. | Tamaño | Peso | Reductor conveniente recomendado | ||||||||
TKN | ødH7 | bxt | C | L | B | C1 | B1 | H | H1 | D1 | kilogramo | ||
N.m | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | |||
GN110 | 6770 | 110 | 32X6.7 | 400 | 450 | 140 | 90 | 140 | 160 | 310 | ø21 | 89,4 | ZQ650 |
ZQ750 | |||||||||||||
GN130 | 13700 | 130 | 36X7.4 | 430 | 480 | 170 | 120 | 180 | 175 | 340 | 120 | ZQ850 | |
GN140 | 13700 | 140 | 36X7.4 | 430 | 480 | 170 | 120 | 190 | 175 | 340 | 105 | ZQ85 | |
GN150 | 22800 | 150 | 40X8.7 | 510 | 580 | 190 | 170 | 230 | 215 | 420 | ø26 | 186 | ZQ1000 |
GN170 | 22800 | 170 | 40X8.7 | 510 | 580 | 190 | 170 | 250 | 215 | 420 | 182 | ZL100 | |
GN200 | 47600 | 200 | 45X9.9 | 590 | 660 | 220 | 210 | 290 | 275 | 540 | ø32 | 352 | ZL115 |
GN220 | 47600 | 220 | 50X11.2 | 590 | 660 | 220 | 210 | 290 | 275 | 540 | 339 | ZL130 |

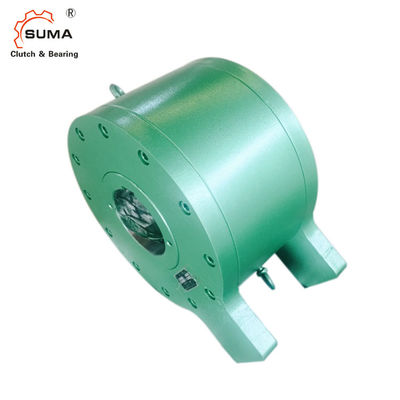

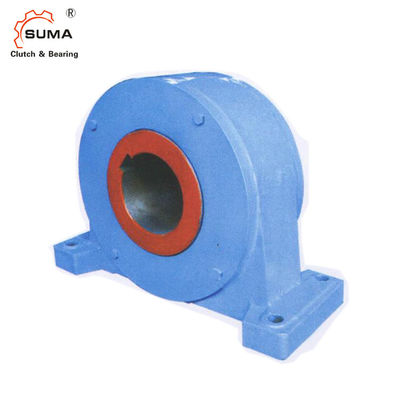

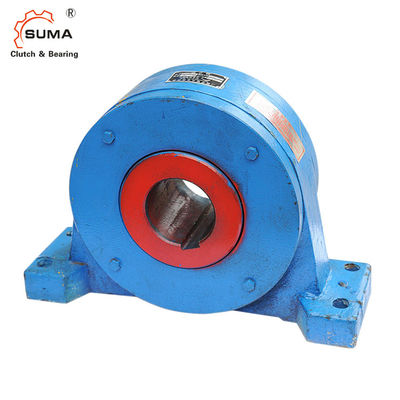

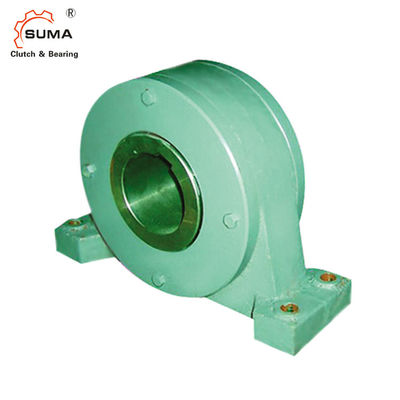

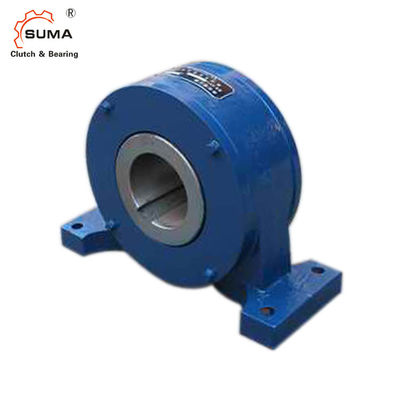

Imagen
