Embrague del tope de la manera de RSBW60 RSBW70 uno que lleva para el sistema de transportador
Características
Estructura:
El tipo RSBW es un tipo de la horquilla de retención de DC anda sin embragar. Es autónomo, centrado por los transportes llanos para las velocidades rotatorias bajas, y sellado usando el escudo protegió los anillos o.
Instalación:
El diseño no prohibe a instalación en ambientes difíciles áreas del chapoteo de la humedad tan alta o del agua. Un perno, asegurado a una parte fija de la máquina y de paso a través de la ranura en el brazo de esfuerzo de torsión, proporciona la parada rotatoria.
La liquidación radial en este perno debe ser igual a 1-3% de la anchura de ranura. El brazo de esfuerzo de torsión y los transportes no deben ser pretensados.
Datos técnicos
Nombre de producto | Transportes del embrague del tope |
Modelo | RSBW60/RSBW70 |
Capacidad del esfuerzo de torsión | 2550Nm |
Sobrante de velocidades | 250 minuto -1 |
Diámetro interno | 60m m/70m m |
Diámetro externo | 161m m |
Grueso | 55m m |
Peso | 6.5kg |
Uso | Maquinaria de Fishinery, reductor, aparatos electrodomésticos |
Paquete | Caja del cartón |
Condiciones de pago | TT, L/C, D/A, D/P, Western Union, Paypal |
Plazo de expedición | 7-10 días |
Dimensiones y capacidades
Tipo | Tamaño | Sobrante de velocidades | Peso | |||||||||
|
ADO7 | TKN 1) | nimax | D | L1 | F | E | B | N | L | BH11 | |
[milímetro] | [Nanómetro] | [min-1] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [kilogramo] | |
20 | 375 | 400 | 106 | 35 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2 | |
25 | 606 | 400 | 106 | 48 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2,6 | |
30 | 606 | 400 | 106 | 48 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2,5 | |
los 35M | 375 | 400 | 106 | 35 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2 | |
35 | 606 | 400 | 106 | 48 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2,4 | |
40 | 1295 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4,6 | |
45 | 1295 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4,5 | |
50 | 1295 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4,5 | |
55 | 1295 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4,4 | |
60 | 2550 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6,5 | |
70 | 2550 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6,4 | |
80 | 4875 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9,9 | |
90 | 4875 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9,8 |

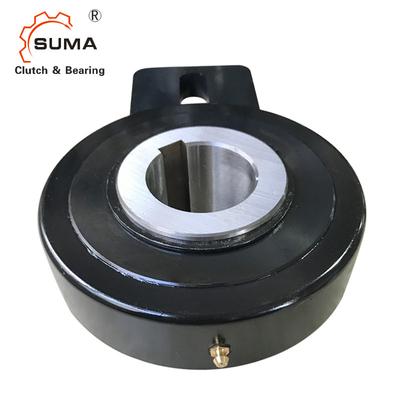

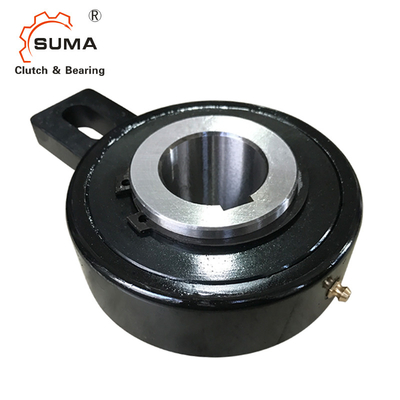

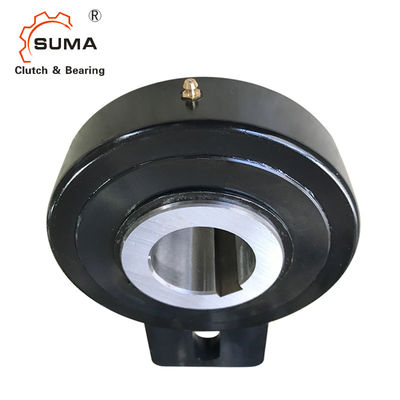

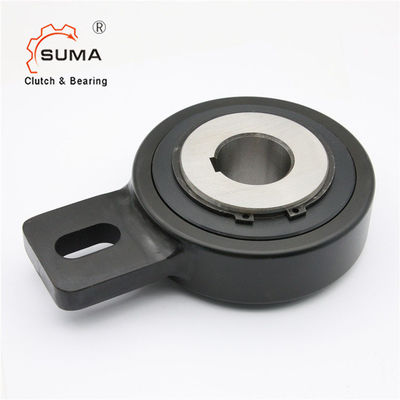

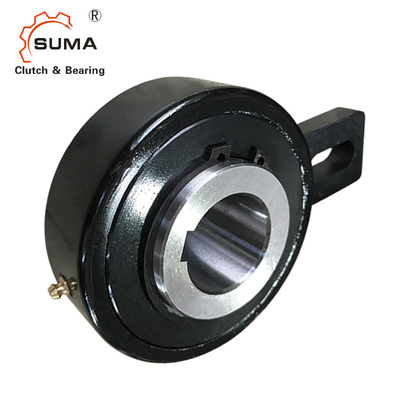

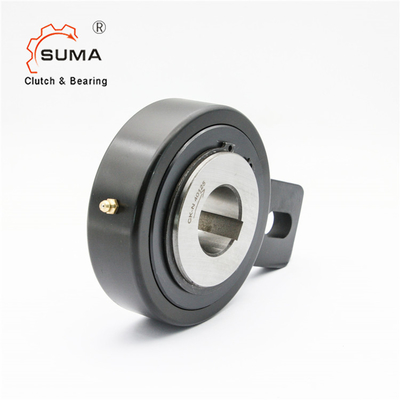

Imágenes
