Transporte del embrague de horquilla de retención
>
|
| Lugar de origen | CHINA |
| Nombre de la marca | SUMA |
| Certificación | ISO |
| Número de modelo | CSK6001 CSK6002 CSK6003 CSK6004 |

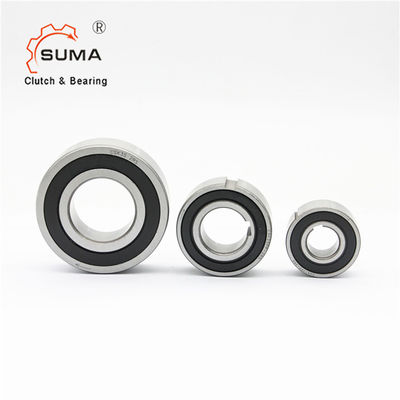

Embrague de la manera de la horquilla de retención una de CSK6001 CSK6002 CSK6003 CSK6004 que lleva al proveedor
Fearures de los transportes del embrague de la manera de la horquilla de retención una
Los embragues de CSK son elementos de máquina típicamente especiales:
Cuando la rotación en una dirección, allí no es ningún contacto entre los anillos internos y externos, es decir el embrague unidireccional está libre de girar.
Al dar vuelta en la otra dirección, los anillos internos y externos están en contacto cercano, y el embrague unidireccional puede transmitir altos esfuerzos de torsión.
Además del modelo básico de CSK, tipo CSK. P ofrece una chavetera en la raza interna.
Por este motivo puede ser cerrado a un eje a la tolerancia k6. La raza externa debe todavía ser presionada en una vivienda rígida a la tolerancia N6.
CSK. .PP ofrece una chavetera en la raza interna y externa. Las tolerancias de montaje recomendadas son h6 en el eje y H6 en una vivienda rígida. Éntrenos en contacto con por favor cuando de funcionamiento la temperatura ambiental o no está dentro de la gama +5°C a +60°C.
La manera de CSK uno que lleva serie tiene una pequeña altura radial de la sección y también se conoce comúnmente como un transporte de una manera o transporte Anti-reverso. Los transportes de una manera se diseñan para transmitir el esfuerzo de torsión entre el eje y la vivienda en una dirección y para permitir el movimiento libre en la dirección opuesta.
Dimensiones y capacidades
| Tipo | Tamaño | Llevar serie | Llevar cargas | Peso | Esfuerzo de torsión de la fricción | |||||
| dinámica | estático | |||||||||
| CSK (KK) | d | TKN1) | N máxima | D | L | C | C0 | TR | ||
| [milímetro] | [N.m] | [min-1] | [milímetro] | [milímetro] | [kN] | [kN] | [kilogramo] | [N.cm] | ||
| 8 | – | 2,5 | 15000 | 22 | 9 | 3,28 | 0,86 | 0,015 | 0,5 | |
| 12 | 6201 | 9,3 | 10000 | 32 | 10 | 6,1 | 2,77 | 0,04 | 0,7 | |
| 15 | 6202 | 17 | 8400 | 35 | 11 | 7,4 | 3,42 | 0,06 | 0,9 | |
| 17 | 6203 | 30 | 7350 | 40 | 12 | 7,9 | 3,8 | 0,07 | 1,1 | |
| 20 | 6204 | 50 | 6000 | 47 | 14 | 9,4 | 4,46 | 0,11 | 1,3 | |
| 25 | 6205 | 85 | 5200 | 52 | 15 | 10,7 | 5,46 | 0,14 | 2 | |
| 30 | 6206 | 138 | 4200 | 62 | 16 | 11,7 | 6,45 | 0,21 | 4,4 | |
| 35 | 6207 | 175 | 3600 | 72 | 17 | 12,6 | 7,28 | 0,3 | 5,8 | |
| 40 | – | 325 | 3000 | 80 | 22 | 15,54 | 12,25 | 0,5 | 7 | |
| CSK..2RS | 8 | 2,5 | 15000 | 22 | 9 | 3,28 | 0,86 | 0,015 | 0,8 | |
| 12 | – | 9,3 | 10000 | 32 | 14 | 6,1 | 2,77 | 0,05 | 3 | |
| 15 | 17 | 8400 | 35 | 16 | 7,4 | 3,42 | 0,07 | 4 | ||
| 17 | 30 | 7350 | 40 | 17 | 7,9 | 3,8 | 0,09 | 5,6 | ||
| 20 | 50 | 6000 | 47 | 19 | 9,4 | 4,46 | 0,145 | 6 | ||
| 25 | 85 | 5200 | 52 | 20 | 10,7 | 5,46 | 0,175 | 6 | ||
| 30 | 138 | 4200 | 62 | 21 | 11,7 | 6,45 | 0,27 | 7,5 | ||
| 35 | 175 | 3600 | 72 | 22 | 12,6 | 7,28 | 0,4 | 8,2 | ||
| 40 | – | 325 | 3000 | 80 | 27 | 15,54 | 12,25 | 0,6 | 10 | |
| CSK6003 | 17 | 6003 | 15 | 8400 | 35 | 10 | 7,4 | 3,42 | 0,055 | 0,9 |
| CSK6004 | 20 | 6004 | 28 | 7350 | 42 | 12 | 7,9 | 3,8 | 0,065 | 1,1 |
| CSK6005 | 25 | 6005 | 78 | 6200 | 47 | 14 | 10,7 | 5,46 | 0,1 | 1,3 |
| CSK6304 | 20 | 6304 | 85 | 2300 | 52 | 15 | 12,3 | 7,88 | 0,18 | 2,2 |
| CSK6305 | 25 | 6305 | 145 | 4400 | 62 | 17 | 17,3 | 11,51 | 0,26 | 4,4 |
| CSK6306 | 30 | 6306 | 205 | 3800 | 72 | 19 | 21,73 | 15,82 | 0,415 | 5,8 |
