Transporte del embrague de horquilla de retención
>
|
| Lugar de origen | China |
| Nombre de la marca | SUMA |
| Certificación | ISO SGS |
| Número de modelo | NF50 |

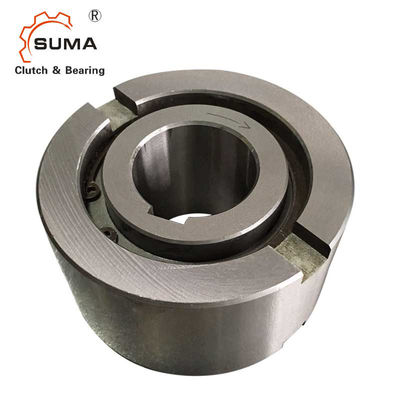

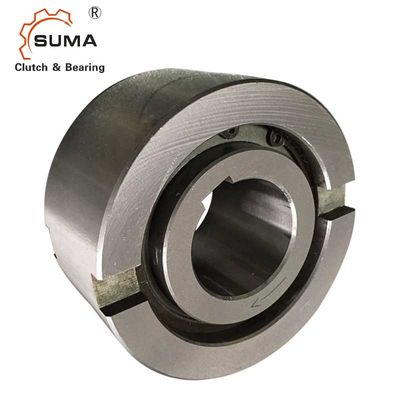

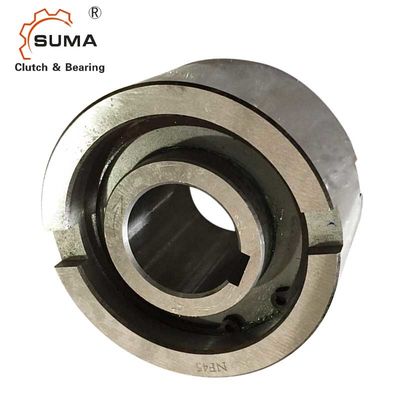

NF50 andan sin embragar un transporte de la horquilla de retención de la manera
Características
El tipo N-F es un tipo del rodillo anda sin embragar el no-transporte apoyado. Los transportes se requieren para apoyar axial
y cargas radiales. La lubricación y el lacre se deben también proporcionar por la instalación.
La lubricación estándar es aceite. El diámetro exterior nominal es una dimensión estándar del rodamiento de bolitas. Un arreglo típico es instalar este tipo junto a un transporte con las mismas tolerancias de vivienda, como se muestra en la página siguiente. La raza interna se cierra al eje. La raza externa tiene una tolerancia positiva n6 para dar un ajuste de prensa en una vivienda H7. Las muescas laterales adicionales prevén la transmisión positiva del esfuerzo de torsión.
Si la tolerancia de vivienda está a K6, el uso de las muescas no es necesario, pero la vivienda debe ser bastante fuerte tonot ampliarse después de asamblea.
Dimensiones y capacidades
| Tipo | Tamaño | Sobrante de velocidades | Peso | ||||||||
| N-F | ADO7 | TKN 1) | nimax 2) | namax 3) | Dn6 | D5 | D6 | L | t | BH11 |
|
| [milímetro] | [Nanómetro] | [min-1] | [min-1] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [kilogramo] | |
| 8 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0,1 | |
| 12 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0,1 | |
| 15 | 78 | 4500 | 5400 | 47 | 37 | 26 | 30 | 3,5 | 7 | 0,3 | |
| 20 | 188 | 3000 | 3600 | 62 | 52 | 37 | 36 | 3,5 | 8 | 0,6 | |
| 25 | 250 | 2200 | 2600 | 80 | 68 | 49 | 40 | 4 | 9 | 1,1 | |
| 30 | 500 | 1800 | 2100 | 90 | 75 | 52,5 | 48 | 5 | 12 | 1,6 | |
| 35 | 663 | 1600 | 1950 | 100 | 80 | 58 | 53 | 6 | 13 | 2,3 | |
| 40 | 1100 | 1250 | 1700 | 110 | 90 | 62 | 63 | 7 | 15 | 3,1 | |
| 45 | 1500 | 1100 | 1500 | 120 | 95 | 69 | 63 | 7 | 16 | 3,7 | |
| 50 | 2375 | 850 | 1300 | 130 | 110 | 82 | 80 | 8,5 | 17 | 5,4 | |
| 55 | 2500 | 800 | 1200 | 140 | 115 | 83 | 80 | 9 | 18 | 6,1 | |
| 60 | 4250 | 700 | 1100 | 150 | 125 | 93,5 | 95 | 9 | 18 | 8,5 | |
| 70 | 5875 | 620 | 900 | 170 | 140 | 106 | 110 | 9 | 20 | 13 | |
| 80 | 10000 | 550 | 800 | 190 | 160 | 122 | 125 | 9 | 20 | 18 | |
| 90 | 17250 | 480 | 700 | 215 | 180 | 133 | 140 | 11,5 | 24 | 25,3 | |
| 100 | 19625 | 400 | 600 | 260 | 210 | 157 | 150 | 14,5 | 28 | 42,1 | |
| 130 | 34750 | 300 | 480 | 300 | 240 | 188 | 180 | 17 | 32 | 65 | |
| 150 | 44375 | 250 | 400 | 320 | 260 | 205 | 180 | 17 | 32 | 95 | |
NOTAS
1) × máximo 2 T de T = KN
” Refiera a la página de selección 10 a 13
2) Sobrantes de la raza interna
3) Sobrantes externos de la raza
