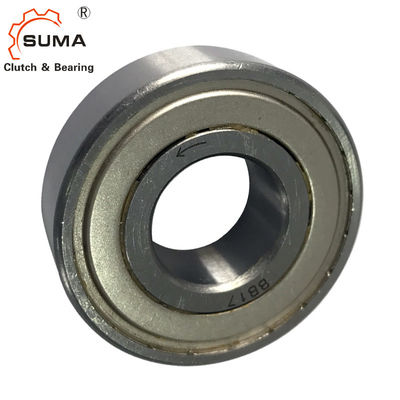

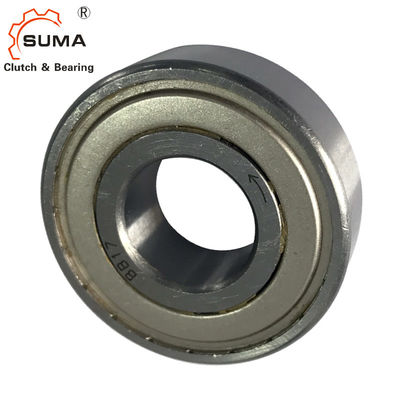

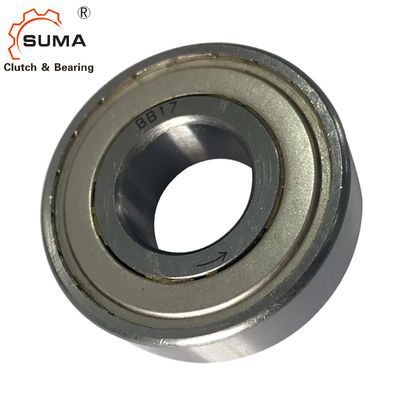

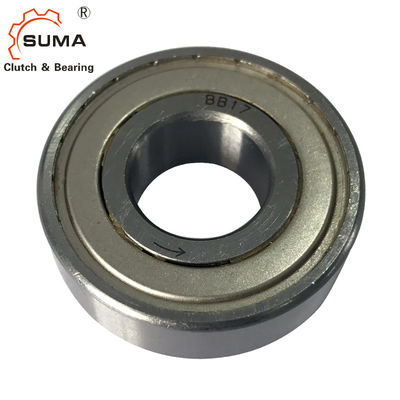

Transporte del embrague de la leva de la horquilla de retención del OD 52M M de la manera de la serie BB25 uno del BB

Transporte del embrague de la leva de la horquilla de retención del OD 52M M de la manera BB25 uno

Característica

1. El embrague de la leva de la serie del BB se diseña para la instalación del ajuste de prensa.
2. las series de BB-1K-K y de BB-2GD 1K-K tienen una chavetera en la raza interna. Las chaveteras, excepto talla 25 son
fabricado al estruendo 6885. 3, BB40-1K-K y BB40-2GD 1K-K se fabrican al estruendo 6885. 1.
3. la serie de BB-2K-K tiene una chavetera en la raza interna y externa.
“- K” significa las llaves enviadas así como el embrague de la leva.
4. las dimensiones correctas de interferencia en el eje y la vivienda se deben mantener para obtener funcionamiento máximo del transporte y del embrague.
5. refiera a la tabla para la tolerancia del eje y de la vivienda para cada serie.
6. los embragues del BB, de BB-1K y de BB-2K, el llevar apoyado y entregado con la grasa tienen sacar el polvo de la protección del sello
contra partículas de 0.25m m y encima, mientras que los embragues de BB-2GD y de BB-2GD-1K, serie más extensamente que estándar del BB de 5m m, tienen sellos especiales del labio para la protección eficaz contra cualquier polvo.
7. La flecha en la raza interna muestra la dirección del acoplamiento de la raza interna.
8. Para instalar el embrague, utilice una herramienta de la prensa del diámetro apropiado para aplicar incluso la presión sobre la cara entera de la raza interna y externa.
9. No martille ni aplique el otro choque al embrague.
10. asegúrese de que la vivienda tenga bastante fuerza para soportar la presión requerida para la instalación que cabe de la prensa del embrague.
11 gama de temperaturas de funcionamiento: – 30°C a +100°C (consúltenos para la temperatura que excede esta gama).

Datos técnicos

Dimensiones y capacidades

Nota:

No. del modelo marcó en la raza interna es solamente “K” para ambos “1K” y “2K”. (Ejemplo: la marca “BB25-K” para BB25-1K y BB25-2K)

Tolerancia para el eje y la vivienda

Dimensiones de llaves y de chaveteras

Nota:

La dimensión del t2 para BB25-1K-K, BB25-2K-K y BB25-2GD 1K-K es baja de 0,5 milímetros comparada a

Estruendo 6885. 3.
Procese la chavetera en el eje 0,5 milímetros profundamente para utilizar llave estándar del estruendo.
El resto de los modelos son dimensional permutables con los competidores.

Lubricación
1. Puesto que la grasa se aplica ya antes de entrega, no hay necesidad de aplicar la grasa antes de usar.
2. Si el embrague se utiliza con un lubricante del aceite, la lubricación del aceite se debe aplicar dentro de la unidad siempre.
3. No utilice las grasas o los lubricantes con los añadidos del EP.

Montaje de ejemplo
