Transporte del tope
>
|
| Lugar de origen | CHINA |
| Nombre de la marca | SUMA |
| Certificación | ISO SGS |
| Número de modelo | GVG80 GVG90 |

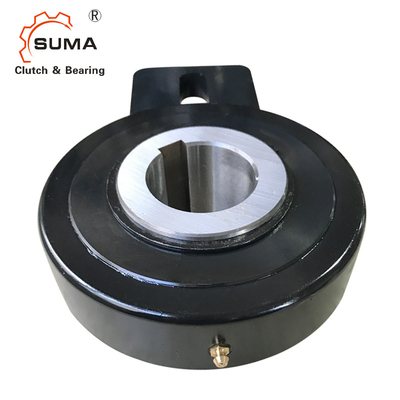

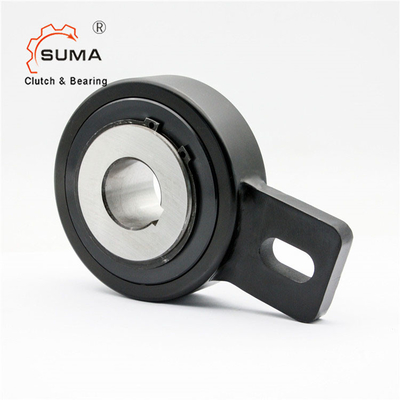

Embrague del tope del elevador de cubo del Holdback de GVG80 GVG90
Características del embrague del tope del elevador de cubo
La serie de GVG anda sin embragar está con las jaulas de las horquillas de retención, centrándose entre la raza interna y la raza externa se realiza mediante arbustos.
las fuerzas del esfuerzo de torsión se transmiten del eje a la raza interna mediante una llave.
La tolerancia del eje debe ser h6.
Cuando ande sin embragar se utiliza como dispositivo no de vuelta, la palanca fijada a la raza externa debe ser intercalado entre dos soportes; un perno debe ser insertado de otra manera
en el agujero colocado. Cuando está cerrado al marco de una máquina, para anda sin embragar la rotación
los arbustos, la palanca se deben dar una determinada cantidad de liquidación a tener en cuenta el movimiento axial.
ande sin embragar se provee engrasado ya.
Dimensiones y capacidades del embrague del tope del elevador de cubo
| Modelo |
dH7 milímetro |
D milímetro |
L milímetro |
B1 milímetro |
L1 milímetro |
b2 milímetro |
I2 milímetro |
I3 milímetro |
I4 milímetro |
Peso kilogramo |
Max Speed |
Esfuerzo de torsión Nanómetro |
| GVG20 | 20 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 113 | 2,5 | 400 | 606 |
| GVG25 | 25 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 113 | 2,4 | 400 | 606 |
| GVG30 | 30 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 113 | 2,3 | 400 | 606 |
| GVG35 | 35 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 125 | 2,2 | 400 | 606 |
| GVG40 | 40 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 4 | 300 | 1295 |
| GVG45 | 45 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3,8 | 300 | 1295 |
| GVG50 | 50 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3,7 | 300 | 1295 |
| GVG55 | 55 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3,5 | 300 | 1295 |
| GVG60 | 60 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 6,1 | 250 | 2550 |
| GVG70 | 70 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 5,7 | 250 | 2550 |
| GVG80 | 80 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 10,2 | 200 | 4875 |
| GVG90 | 90 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 9,6 | 200 | 4875 |
Estruendo 6885 de Kyey
2)Velocidad permitida máxima
