La leva del embrague del tope PB12 agarra un llevar de la manera
  • La leva del embrague del tope PB12 agarra un llevar de la manera
  • La leva del embrague del tope PB12 agarra un llevar de la manera

La leva del embrague del tope PB12 agarra un llevar de la manera

Lugar de origen China
Nombre de la marca SUMA
Certificación ISO SGS
Número de modelo PB12
Detalles del producto
Nombre de producto:
Embrague de la leva que lleva PB12
El llevar apoyado:
Material:
Llevar GCr15 de acero
TAMAÑO:
40*100*113m m
Garantía:
1 año
Paquete:
Caja del cartón/caja de madera
Peso:
3.6KG
OEM:
acepte
Alta luz:

El llevar de la manera del embrague uno de la leva

,

El llevar de la manera del embrague uno del tope

,

Transporte de acero del embrague de la leva GCr15

Pago y términos de envío
Cantidad de orden mínima
1
Precio
USD170-USD200 PER PIECE
Detalles de empaquetado
Caja del cartón/caja de madera
Tiempo de entrega
7-15 días
Condiciones de pago
L/C, D/A, D/P, T/T, Western Union, Paypal
Capacidad de la fuente
1000pcs por mes
Descripción de producto

La leva del embrague del tope PB12 agarra un llevar de la manera





Dimensiones y capacidades



La leva del embrague del tope PB12 agarra un llevar de la manera 0

Modelo Máximo.
Sobrante
(r/min)
Tamaño de diámetro interior



B


C
h7


D


E


F
  Raza externa
Chavetera


Peso
(kilogramo)
Raza interna Raza externa Diámetro.
(J7)
Chavetera G K L
PB 3 1.800 900 10 4x1.5 50 50 23 22 25 21 25,7 4* 2,5 16 0,23
PB 5 1.800 900 16 5x2 70 60 32 32 35 25 38,8 5* 3,0 20 0,58
PB 6 1.500 800 20 5x2 82 73 38 38 37 33 41 5* 3,0 27 1,1
PB 8 1.200 650 25 7x3 85 83 45 40 45 33 42 7* 4,0 27 1,6
PB 10 1.000 400 31,5 10x3.5 92 95 60 41 56 37 44 10 *4.5 28 2,5
PB 12 800 300 40 10x3.5 100 113 65 50 66 37 52,6 10 *4.5 29 3,6
PB 14 700 300 45 12x3.5 112 133 75 54 76 41 57,3 12 *4.5 30 6,0



Montaje y acoplamiento




Instalación y uso



1. Concentricities de la raza interna y la raza externa son mantenidos por el transporte llano situado entre la raza externa y el eje. La carga radial que trabaja en la raza externa también es apoyada por este transporte llano. El eje debe por lo tanto ser extendido a través del extremo externo de la raza del embrague.

2. No utilice el embrague de la leva de la serie del PB como acoplamiento. Utilice con un acoplamiento flexible al conectar dos ejes.

3. Especifique la derecha (derecho) o la impulsión de la raza interna de la mano izquierda (LH) vista del extremo marcado por la flecha en el ejemplo arriba. Compruebe si la rotación del embrague está correcta antes de ser riña.

4. Para poner en un índice uso, se recomienda la lubricación del aceite.

5. Dominante ser utilizado debe estar de acuerdo con JIS B1301-1959

6. Empuje la carga debe ser apoyado por otros dispositivos, no por el embrague de la leva.

7. El diámetro interior del miembro conducido, tal como el piñón en la raza externa del embrague, debe resolver la tolerancia H6 o H7 del estándar de JIS.



Imágenes

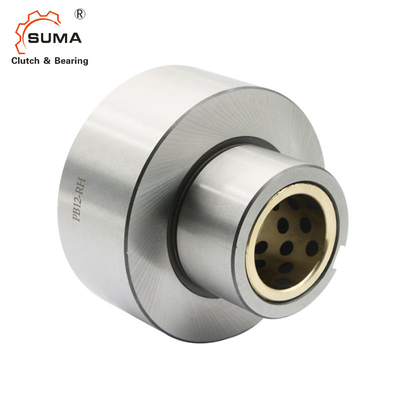

La leva del embrague del tope PB12 agarra un llevar de la manera 2

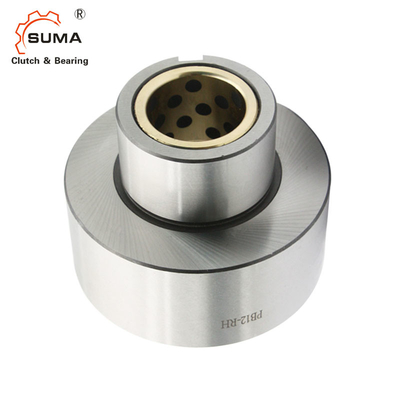

La leva del embrague del tope PB12 agarra un llevar de la manera 3La leva del embrague del tope PB12 agarra un llevar de la manera 4
