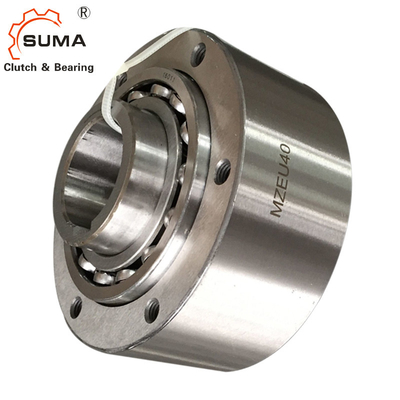

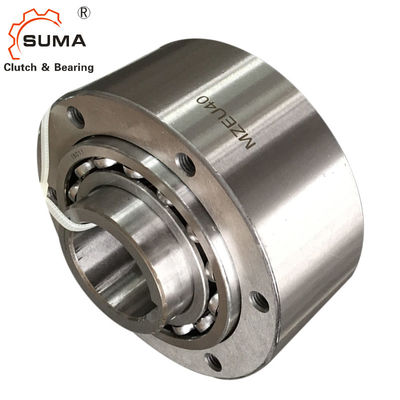

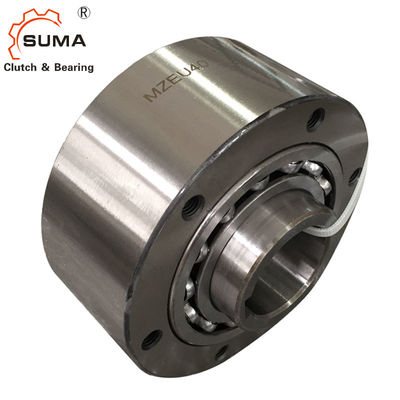

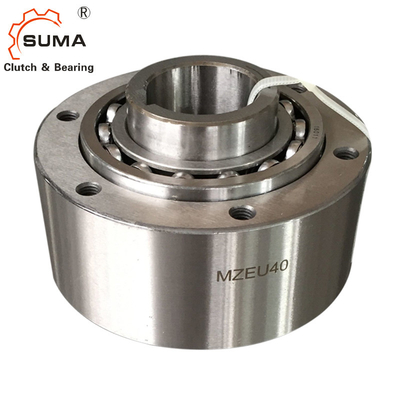

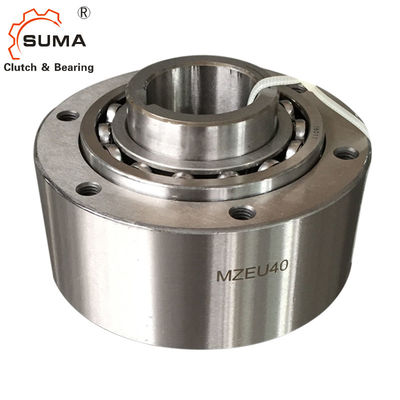

MZEU12 (K) embrague del tope de la leva de la horquilla de retención 60 nanómetro de la manera del acero GCr15 uno

MZEU12 embrague del tope de la leva de la horquilla de retención 60 nanómetro de la manera del acero GCr15 uno

1. No. MZEU12 del modelo a MZEU80 pre-se engrasa y no requiere ninguna lubricación.

La gama de temperaturas operativa es -40C a +40C.

El modelo No .MZEU90 a MZEU150 requiere la lubricación del aceite.
2. no. modelo MZEU12 a los piñones MZEU80 y a otros factores que transmiten del esfuerzo de torsión se puede utilizar con el reborde estándar.
 3. Recomendamos una tolerancia del eje de h7, y la chavetera del ISO R773 (estruendo 6885,1) es estándar.
4. Recomendamos una tolerancia de E H7 para el piñón y otras piezas.
5. limpie la superficie de ambos extremos de la raza externa y de las superficies de contacto del reborde, del piñón y de las otras piezas.

Dimensiones y capacidades

Montaje y acoplamiento

6. Para No modelo. MZEU90 a MZEU150, aplican el pegamento del sello a la superficie de la raza externa en ambos extremos.
7. Compruebe la dirección de la rotación.
8. Al instalar los rebordes estándar, los piñones y el otro equipo al embrague los caben alrededor de los transportes y atornillan los pernos en ambos extremos de la raza externa.
9. Instalando el reborde y el piñón en el lado opuesto, la dirección de la rotación puede ser cambiada.
10. Al montar el embrague sobre el eje, aplique la presión a la raza interna pero nunca a la raza externa.
11. Para los usos que ponen en un índice de alta velocidad (más de 50 c/m) que un tipo fuerte de la primavera isrecommended.
12. Descripción modelo de no.
 MZEU K
Ninguna marca: Ninguna chavetera en la raza externa.
K: Chavetera en la raza externa.
