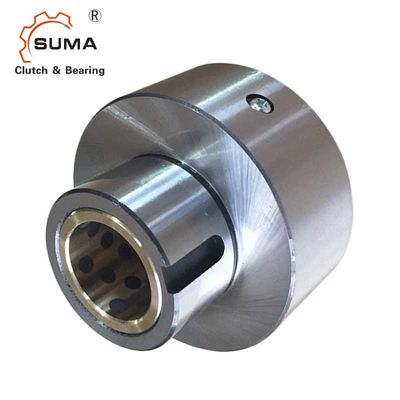

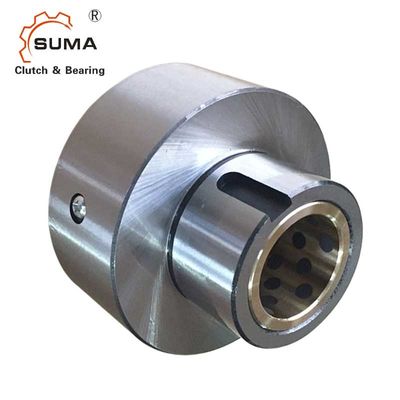

PB8 andan sin embragar un transporte del embrague de la leva de la manera

PB8 andan sin embragar un transporte del embrague de la leva de la manera

Dimensiones y capacidades

Montaje y acoplamiento

Instalación y uso

1. Concentricities de la raza interna y la raza externa son mantenidos por el transporte llano situado entre la raza externa y el eje. La carga radial que trabaja en la raza externa también es apoyada por este transporte llano. El eje debe por lo tanto ser extendido a través del extremo externo de la raza del embrague.

2. No utilice el embrague de la leva de la serie del PB como acoplamiento. Utilice con un acoplamiento flexible al conectar dos ejes.

3. Especifique la derecha (derecho) o la impulsión de la raza interna de la mano izquierda (LH) vista del extremo marcado por la flecha en el ejemplo arriba. Compruebe si la rotación del embrague está correcta antes de ser riña.

4. Para poner en un índice uso, se recomienda la lubricación del aceite.

5. Dominante ser utilizado debe estar de acuerdo con JIS B1301-1959

6. Empuje la carga debe ser apoyado por otros dispositivos, no por el embrague de la leva.

7. El diámetro interior del miembro conducido, tal como el piñón en la raza externa del embrague, debe resolver la tolerancia H6 o H7 del estándar de JIS.
