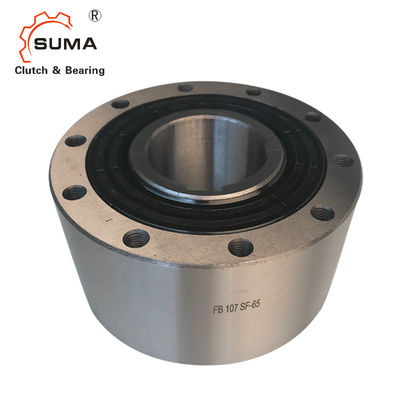

FB140 que sobra la fábrica de los transportes de la manera de la horquilla de retención una del embrague del tope
Características
Anda sin embragar el FB son horquilla de retención sellada anda sin embragar con los rodamientos. Se suministran aceite-llenados y listos para la instalación. Anda sin embragar el FB se utilizan como:
Topes del ➧
➧ que sobra los embragues
La indexación de direcciones del ➧ anda sin embragar
Dimensiones y capacidades
Fre ewh tamaño de la anguila |
Ty el PE |
Nom tor del inal que |
M freew del anillo talones funcionamientos min-1 |
hacha. velocidad freew del anillo talones funcionamientos min-1 |
Ty el PE |
Nom tor del inal que |
Velocidad máxima freew del anillo talones funcionamientos min-1 |
Externo freew del anillo talones funcionamientos min-1 |
Ty el PE |
Nom tor del inal que |
Horquilla de retención elevación apagado en mesón er spe del anillo ed min-1 |
Velocidad máxima freew del anillo talones funcionamientos min-1 |
Ou dri del anillo del ter ves min-1 |
Ty el PE |
Nom tor del inal que |
Horquilla de retención despegue en externo velocidad min-1 del anillo |
Velocidad máxima freew del anillo talones funcionamientos min-1 |
FB24 | CF | 45 | 4 800 | 5 500 | CFT | 45 | 4 800 | 5500 | |||||||||
FB29 | CF | 80 | 3 500 | 4 000 | CFT | 80 | 3 500 | 4000 | |||||||||
FB37 | SF | 200 | 2 500 | 2 600 | SFT | 200 | 2 500 | 2600 | CZ | 110 | 850 | 3 000 | |||||
FB44 | SF | 320 | 1 900 | 2 200 | SFT | 320 | 1 900 | 2200 | DX | 130 | 860 | 1 900 | 344 | CZ | 180 | 800 | 2 600 |
FB57 | SF | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1750 | DX | 460 | 750 | 1 400 | 300 | LZ | 430 | 1 400 | 2 100 |
FB72 | SF | 1250 | 1 120 | 1 600 | SFT | 1250 | 1 120 | 1600 | DX | 720 | 700 | 1 150 | 280 | LZ | 760 | 1 220 | 1 800 |
FB82 | SF | 1800 | 1 025 | 1450 | SFT | 1800 | 1 025 | 1450 | DX | 1000 | 670 | 1 050 | 268 | SFZ | 1700 | 1 450 | 1 600 |
FB107 | SF | 2500 | 880 | 1250 | SFT | 2500 | 880 | 1250 | DX | 1500 | 610 | 900 | 244 | SFZ | 2500 | 1 300 | 1 350 |
FB127 | SF | 5000 | 800 | 1150 | SFT | 5000 | 800 | 1150 | SX | 3400 | 380 | 800 | 152 | SFZ | 5000 | 1 200 | 1 200 |
FB140 | SF | 10000 | 750 | 1100 | SFT | 10000 | 750 | 1100 | SX | 7500 | 320 | 750 | 128 | SFZ | 10000 | 950 | 1 150 |
FB200 | SF | 20000 | 630 | 900 | SFT | 20000 | 630 | 900 | SX | 23000 | 240 | 630 | 96 | SFZ | 20000 | 680 | 900 |
FB270 | SF | 40000 | 510 | 750 | SFT | 40000 | 510 | 750 | UX | 40000 | 210 | 510 | 84 | SFZ | 37500 | 600 | 750 |
FB340 | SF | 80000 | 460 | 630 | SFT | 80000 | 460 | 630 | |||||||||
FB440 | SF | 160000 | 400 | 550 | SFT | 160000 | 400 | 550 |
El esfuerzo de torsión transmisible máximo es 2 veces el esfuerzo de torsión nominal especificado.
Ande sin embragar el tamaño | milímetro | milímetro | Diámetro interior Milímetro estándar |
rojo milímetro |
milímetro | milímetro máximo | D milímetro | F milímetro |
G ** | H milímetro | L milímetro |
T milímetro |
Z ** |
Peso kilogramo |
||
FB24 | 12 | 14* | 14* | 62 | 1,0 | M 5 | 8 | 50 | 51 | 3 | 0,9 | |||||
FB 29 | 15 | 17* | 17* | 68 | 1,0 | M 5 | 8 | 52 | 56 | 3 | 1,1 | |||||
FB37 | 14 | 16 | 18 | 20 | 22* | 22* | 75 | 0,5 | M 6 | 10 | 48 | 65 | 4 | 1,3 | ||
FB44 | 20 | 22 | 25* | 25* | 90 | 0,5 | M 6 | 10 | 50 | 75 | 6 | 1,9 | ||||
FB57 | 25 | 28 | 30 | 32* | 32* | 100 | 0,5 | M 8 | 12 | 65 | 88 | 6 | 2,8 | |||
FB72 | 35 | 38 | 40 | 42* | 42* | 125 | 1,0 | M 8 | 12 | 74 | 108 | 12 | 5,0 | |||
FB82 | 35 | 40 | 45 | 50* | 50* | 135 | 2,0 | M 10 | 16 | 75 | 115 | 12 | 5,8 | |||
FB107 | 50 | 55 | 60 | 65* | 65* | 170 | 2,5 | M 10 | 16 | 90 | 150 | 10 | 11,0 | |||
FB127 | 50 | 60 | 70 | 75* | 75* | 200 | 3,0 | M 12 | 18 | 112 | 180 | 12 | 19,0 | |||
FB140 | 65 | 75 | 80 | 90 | 95* | 250 | 5,0 | M 16 | 25 | 150 | 225 | 12 | 42,0 | |||
FB200 | 110 | 120 | 120 | 300 | 5,0 | M 16 | 25 | 160 | 270 | 16 | 62,0 | |||||
FB270 | 140 | 150 | 400 | 6,0 | M 20 | 30 | 212 | 360 | 18 | 150,0 | ||||||
FB340 | 180 | 240 | 500 | 7,5 | M 20 | 35 | 265 | 450 | 24 | 275,0 | ||||||
FB440 | 220 | 300 | 630 | 7,5 | M 30 | 40 | 315 | 560 | 24 | 510,0 |
Chavetera según el estruendo 6885, tolerancia de la anchura JS10 de la chavetera.
* chavetera según el estruendo 6885, tolerancia de la anchura JS10 de la chavetera.
** Z = número de los agujeros golpeados ligeramente G en el círculo T. de la echada.
Montaje y acoplamiento
Montaje
La pieza del accesorio del cliente está en el diámetro externo D y después empernó encendido a la cara. La tolerancia del eje debe ser ISO h6 o j6 y la tolerancia del diámetro experimental D de la pieza del accesorio deben ser ISO H7 o J7.
Ejemplo para ordenar
Ande sin embragar el tamaño FB 72, tipo con el despegue Z de la horquilla de retención y 38 milímetros agujerean, FB 72 LZ, d = 38 milímetros
Al ordenar ande sin embragar el tamaño FB 340 y FB440, también especificar por favor la dirección despreocupada del anillo interno cuando está visto en la dirección X: a la izquierda libremente o a la derecha libre
