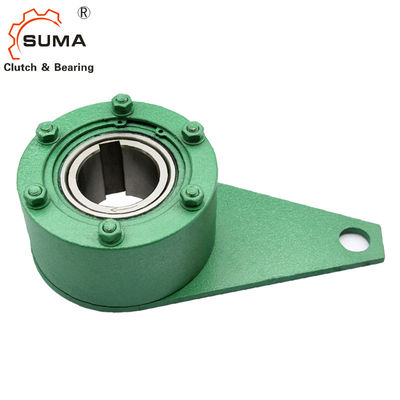

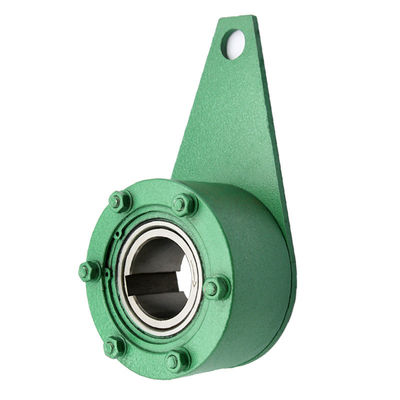

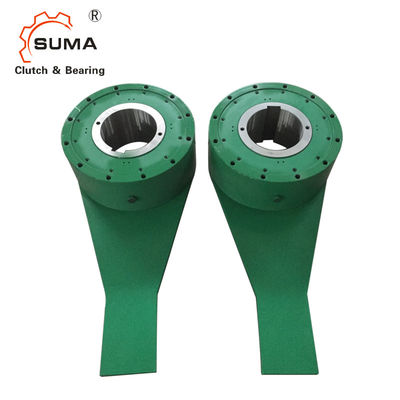

BS75R GCr15 1 180 RPM direccionales que sobra el embrague
Características
El mantenimiento fácil de la lubricación de la oferta de la serie de BS-R.
1. Pre-parte movible el V-anillo en el eje del transportador en la dirección correcta.
2. con seguridad instalar el embrague de la leva de las BS sobre el eje. Aplique la presión solamente sobre la cara del extremo de la raza interna
al insertar el embrague de la leva de las BS sobre el eje. No golpee la raza interna directamente con un martillo ni aplique la presión
en la raza externa. (Refiera a la página 13 para la instalación y el uso)
3. aplique el sellante suministrado, a la cara del extremo de la raza interna y del embalaje, y fije la unidad del embrague de la leva de las BS a
el eje del transportador con la placa de extremo. Al mismo tiempo, utilice la lavadora del sello en cada perno para prevenir salida del aceite.
Dimensiones y capacidades
Modelo |
Esfuerzo de torsión Capacidad (N·m) |
Diámetro interior Diámetro Gama |
Máximo. Sobrante (r/m) Raza interna |
B |
C |
PCD E |
F |
G |
H |
K |
L |
M |
N |
P |
Q |
R |
|
BS65R | 1.570 | 40to65 | 200 | 90 | 160 | 85 | 140 | 115 | 50 | 6 | 9,5 | 306 | 210 | 16 | 50 | 13,5 | 90 |
BS75R | 2.450 | 50 to75 | 180 | 90 | 170 | 85 | 150 | 125 | 50 | 6 | 9,5 | 354 | 250 | 19 | 65 | 16,5 | 100 |
BS85R | 5.880 | 60 to85 | 180 | 115 | 210 | 110 | 185 | 140 | 60 | 9 | 11 | 434 | 300 | 29 | 95 | 20,5 | 115 |
BS95R | 7.840 | 70 to95 | 170 | 115 | 230 | 110 | 200 | 160 | 60 | 9 | 12,5 | 497 | 350 | 32 | 105 | 20,5 | 130 |
BS110R | 10.800 | 80 a 110 | 170 | 115 | 270 | 110 | 220 | 180 | 60 | 12 | 14 | 560 | 385 | 40 | 110 | 26 | 140 |
BS135R | 15.700 | 90 a 135 | 120 | 135 | 320 | 130 | 280 | 230 | 60 | 12 | 14 | 666 | 470 | 36 | 120 | 26 | 180 |
Modelo |
Esfuerzo de torsión Capacidad (N·m) |
Diámetro interior Diámetro Gama |
funcionamiento Raza |
B |
C |
PCD E |
F |
G |
L |
Yo |
J |
R |
P |
Q |
Minuto |
Máximo |
|
BS160R | 24500 | 100 a 160 | 100 | 135 | 360 | 130 | 315 | 255 | 60 | 19 | 16 | 120 | 32 | 792 | 580 | 108 | 95 |
BS200R | 37200 | 100 a 200 | 100 | 150 | 430 | 145 | 380 | 310 | 60 | 19 | 21 | 130 | 43 | 838 | 623 | 182 | 155 |
Modelo |
Esfuerzo de torsión Capacidad (N·m) |
Diámetro interior Diámetro Gama |
funcionamiento Raza |
B |
C |
PCD E |
F |
G |
Yo |
L |
M |
N |
O |
P |
Q |
Minuto |
Máximo |
|
BS 220R | 49000 | 150 a 220 | 80 | 235 | 500 | 230 | 420 | 296 | 95 | 35 | 12 | 259 | 311 | 238 | 1070 | 820 | 347 | 310 |
BS 250R | 88200 | 175 a 250 | 50 | 295 | 600 | 290 | 530 | 355 | 125 | 35 | 12 | 319 | 375 | 288 | 1300 | 1000 | 637 | 580 |
BS 270R | 123000 | 200 a 270 | 50 | 295 | 650 | 290 | 575 | 395 | 130 | 40 | 12 | 319 | 375 | 298 | 1425 | 1100 | 660 | 602 |
BS 300R | 176000 | 230 a 300 | 50 | 295 | 780 | 290 | 690 | 495 | 130 | 45 | 19 | 333 | 396 | 356 | 1690 | 1300 | 1050 | 983 |
BS 335R | 265000 | 250 a 335 | 50 | 305 | 850 | 320 | 750 | 525 | 135 | 60 | 19 | 343 | 405 | 386 | 1925 | 1500 | 1210 | 1120 |
BS 350R | 314000 | 250 a 350 | 50 | 320 | 930 | 360 | 815 | 565 | 135 | 71 | 19 | 358 | 430 | 414 | 2065 | 1600 | 1710 | 1580 |
BS 425R | 510000 | 325 a 425 | 50 | 440 | 1030 | 450 | 940 | 680 | 170 | 70 | 22 | 484 | 570 | 474 | 2315 | 1800 | 1580 | 2370 |
BS 450R | 686000 | 350 a 450 | 50 | 450 | 1090 | 480 | 990 | 690 | 180 | 80 | 22 | 494 | 580 | 526 | 2545 | 2000 | 2930 | 2690 |
Notas:
1. El embrague de la leva de BS-R se puede agujerear según sus especificaciones, pero especifica por favor el diámetro agujereado con tolerancia y la chavetera
dimensiones.
2. los brazos de esfuerzo de torsión son opcionales. El brazo mostrado arriba está solamente para su referencia. En caso de necesidad, especifiqúelo por favor en su orden.
Montaje y acoplamiento
4. Después de limpiar el interior del depósito de aceite, aplique el sellante en la cara de acoplamiento del depósito de aceite. Coloque el aceite
indicador llano verticalmente (la línea roja es inferior, y azul es superior), para los modelos de BS65R a BS200R; instale el depósito de aceite
a la cara del extremo de la raza externa con los pernos, mientras que para los modelos BS220R y arriba, instale el depósito de aceite a
partidario del sello usando los pernos. Evite cuidadosamente que el polvo penetre el depósito del embrague o de aceite de la leva.
5. prensa el V-anillo pre-insertado totalmente de modo que la cara de los contactos del guardapolvo de cerca.
6. en caso de que suba la temperatura ambiente 40°C y arriba, se recomienda para fijar el escudo o el tejado y para evitar directo
luz del sol para extender la vida del embrague de la leva.
