Inicio ProductosSobrante del transporte del embrague

Manera F3F4 1 de GFR… F2F3 GFR… andar sin embragar para agarrar el sobrante de los transportes del tope

Manera F3F4 1 de GFR… F2F3 GFR… andar sin embragar para agarrar el sobrante de los transportes del tope

  • Manera F3F4 1 de GFR… F2F3 GFR… andar sin embragar para agarrar el sobrante de los transportes del tope
  • Manera F3F4 1 de GFR… F2F3 GFR… andar sin embragar para agarrar el sobrante de los transportes del tope
  • Manera F3F4 1 de GFR… F2F3 GFR… andar sin embragar para agarrar el sobrante de los transportes del tope
  • Manera F3F4 1 de GFR… F2F3 GFR… andar sin embragar para agarrar el sobrante de los transportes del tope
Manera F3F4 1 de GFR… F2F3 GFR… andar sin embragar para agarrar el sobrante de los transportes del tope
Datos del producto:
Lugar de origen: China
Nombre de la marca: SUMA
Certificación: ISO SGS
Número de modelo: GFR… F2F3/GFR… F3F4
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: USD600-USD650 PER PIECE
Detalles de empaquetado: Caso de madera
Tiempo de entrega: 10-15 días
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union, Paypal
Capacidad de la fuente: 1000pcs por mes
Contacto
Descripción detallada del producto
Nombre de producto: Sobrante del transporte del embrague Material: GCr15 que lleva el acero
Capacidad del esfuerzo de torsión: 70000Nm Velocidad de rotación: 200rpm
PESO DE UNIDAD: 214kg Garantía: 1 año
TAMAÑO: 150*400*246m m OEM: acepte
Resaltar:

Sobrante del embrague F2F3

,

1 sobrante del embrague de la manera

,

1 manera anda sin embragar el embrague

La manera F3F4 1 de GFR… F2F3 GFR… anda sin embragar el sobrante del embrague

Transportes del tope

Características


Tipos GFR. F2F3/F3F4 son tipo del rodillo andan sin embragar, autónomo, sellado y el llevar apoyado, usando dos 160. transportes de la serie.

Utilizan el módulo bajo de GFR. Las unidades deben ser lubrificadas por aceite antes de usar si se entregan desmontadas y en todo caso para la combinación F3F4. Estas combinaciones de la cubierta se utilizan sobre todo como topes, como se muestra a la vuelta. La cubierta F3 actúa como brazo de esfuerzo de torsión y tiene un perno integrado de la parada. El perno de la parada debe entrar una ranura en una pieza fija de la máquina.

Las cubiertas F2 y F4 se utilizan para cerrar la unidad. Se equipan de 3 tornillos para el relleno, el dren y el nivel del aceite.

Datos técnicos




Manera F3F4 1 de GFR… F2F3 GFR… andar sin embragar para agarrar el sobrante de los transportes del tope 0



Dimensiones y capacidades

Tipo Tamaño Esfuerzo de torsión Velocidad sobrante DIMENSIONES Peso









GFR. F2-F3
GFR. F3-F4
dH7 TKN1) nimax2) D D2 C L1 L2 L3 L4 F E L5 f
[milímetro] [Nanómetro] [min-1] [milímetro] [milímetro] [milímetro] [milímetro] [milímetro] [milímetro] [milímetro] [milímetro] [milímetro] [milímetro] [milímetro] [kilogramo]
12 55 3100 62 20 10 42 64 10 13 59 44 6 0,5 1,4
15 125 2800 68 25 10 52 78 10 13 62 47 10 0,8 1,8
20 181 2400 75 30 12 57 82 11 15 72 54 10 0,8 2,3
25 288 1600 90 40 16 60 85 14 18 84 62 10 1 3,4
30 500 1300 100 45 16 68 95 14 18 92 68 10 1 4,5
35 725 1200 110 50 20 74 102 18 25 102 76 12 1 5,6
40 1025 850 125 55 20 86 115 18 25 112 85 12 1,5 8,5
45 1125 740 130 60 25 86 115 22 25 120 90 12 1,5 8,9
50 2125 580 150 70 25 94 123 22 25 135 102 12 1,5 12,8
55 2625 550 160 75 32 104 138 25 30 142 108 15 2 16,2
60 3500 530 170 80 32 114 147 25 30 145 112 15 2 19,3
70 5750 500 190 90 38 134 168 30 35 175 135 16 2,5 23,5
80 8500 480 210 105 38 144 178 30 35 185 145 16 2,5 32
90 14500 450 230 120 50 158 192 40 45 205 155 16 3 47,2
100 20000 350 270 140 50 182 217 40 45 230 180 16 3 76
130 31250 250 310 160 68 212 250 55 60 268 205 18 3 110
150 70000 200 400 200 68 246 286 55 60 325 255 20 4 214

Notas:

1) × máximo 2 T de T = KN

2) Sobrantes de la raza interna
3) sobrantes externos de la raza

Montaje de ejemplo

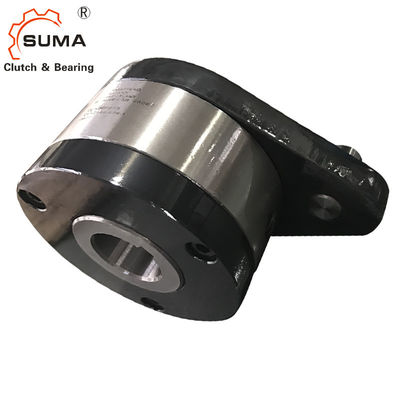

Manera F3F4 1 de GFR… F2F3 GFR… andar sin embragar para agarrar el sobrante de los transportes del tope 1
Imágenes

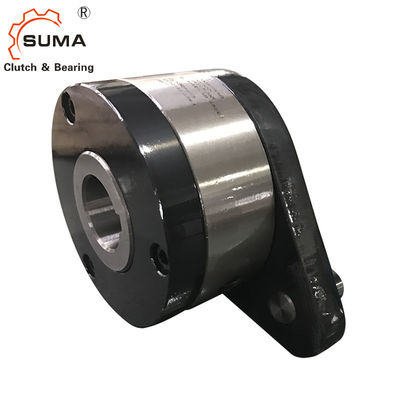

Manera F3F4 1 de GFR… F2F3 GFR… andar sin embragar para agarrar el sobrante de los transportes del tope 2

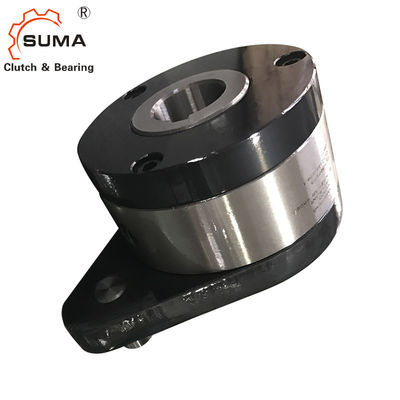

Manera F3F4 1 de GFR… F2F3 GFR… andar sin embragar para agarrar el sobrante de los transportes del tope 3
