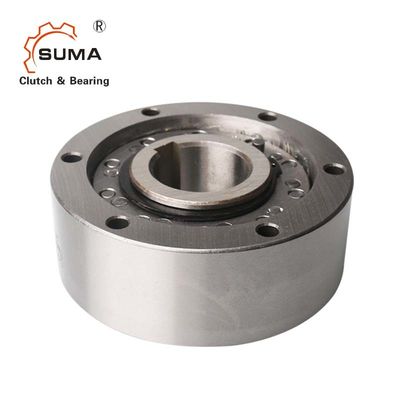

RSCI50 6000RPM centrífugo que sobra el transporte del embrague
Características
El tipo RSCI es un centrífugo quita el tipo de la horquilla de retención anda sin embragar con la raza interna que gira. Solamente la raza interna se diseña para andar sin embragar. Es no un tipo apoyado del uno mismo.
Los transportes se deben proporcionar para asegurarse que la concentricidad de las razas internas y externas apoya cargas axiales y radiales, como se muestra a la vuelta.
Los límites de la concentricidad y del agotamiento deben ser observados. El tipo de RSCI acepta todos los tipos de lubricante usados actualmente en el equipo de transmisión de poder. Es posible montar estos anda sin embragar directamente en cajas de cambios sin la lubricación separada. Una niebla del aceite es generalmente suficiente. La lubricación de la grasa puede ser aceptable si la unidad trabaja sobre todo en la condición de sobrante, como en los E-motores.
Cuándo utilizado como tope, debe ser comprobado que la velocidad de sobrante no irá debajo de la velocidad mínima dada en la tabla de las características.
Dimensión y capacidad
Tipo | Tamaño | Velocidades | No. | Peso | |||||||||||||||||||
RS Ci |
dH7 |
TK N1) |
n máximo 2) |
n imin3) |
n imax4) |
D) | D1h6 | D2H7 | D3 | D4 | z | L | Yo | I1 | I4 | f*45° | dmin | m | tmin | I2 | I3 |
RS Ci |
F8 |
milímetro | Nanómetro | min-1 | min-1 | min-1 | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | kilogramo | kilogramo | |||
20 | 212 | 315 | 750 | 15000 | 90 | 36 | 66 | 78 | M6 | 6 | 35 | 35 | 25 | 0 | 0,8 | 52 | 5 | 1 | 8 | 16 | 1,5 | 0,3 | |
25 | 319 | 300 | 725 | 14000 | 95 | 40 | 70 | 82 | M6 | 6 | 35 | 35 | 25 | 0 | 1 | 56 | 5 | 1 | 8 | 16 | 1,6 | 0,4 | |
30 | 375 | 290 | 700 | 11000 | 100 | 45 | 75 | 87 | M6 | 6 | 35 | 35 | 25 | 0 | 1,5 | 62 | 5 | 1 | 8 | 16 | 1,8 | 0,4 | |
35 | 550 | 280 | 670 | 11000 | 110 | 50 | 80 | 96 | M6 | 8 | 35 | 35 | 25 | 0 | 1,5 | 66 | 5 | 1 | 8 | 16 | 2,1 | 0,5 | |
40 | 800 | 260 | 630 | 8000 | 125 | 60 | 90 | 108 | M8 | 8 | 35 | 35 | 25 | 0 | 1,5 | 76 | 5 | 1 | 10 | 21 | 2,7 | 0,7 | |
45 | 912 | 255 | 610 | 7000 | 130 | 65 | 95 | 112 | M8 | 8 | 35 | 35 | 25 | 0 | 1,5 | 82 | 5 | 1 | 10 | 21 | 2,9 | 0,9 | |
50 | 1400 | 235 | 560 | 6000 | 150 | 80 | 110 | 132 | M8 | 8 | 40 | 40 | 25 | 0 | 1,5 | 100 | 7,5 | 1 | 10 | 21 | 4,3 | 1 | |
60 | 2350 | 210 | 510 | 6000 | 175 | 85 | 125 | 155 | M10 | 8 | 60 | 50 | 36 | 5 | 2 | 110 | 12 | 2 | 12 | 35 | 6,5 | 1,8 | |
70 | 3050 | 195 | 470 | 4000 | 190 | 100 | 140 | 165 | M10 | 12 | 60 | 50 | 36 | 5 | 2 | 120 | 12 | 2 | 12 | 35 | 8,6 | 1,9 | |
80 | 4500 | 180 | 440 | 4000 | 210 | 120 | 160 | 185 | M10 | 12 | 70 | 60 | 36 | 5 | 2 | 140 | 17 | 3 | 12 | 35 | 12,5 | 2,6 | |
los 80M | 5800 | 155 | 375 | 4000 | 210 | 120 | 160 | 185 | M10 | 12 | 70 | 60 | 46 | 5 | 2 | 140 | 12 | 2 | 12 | 35 | 13,1 | 2,6 | |
90 | 5600 | 170 | 410 | 3000 | 230 | 140 | 180 | 206 | M12 | 12 | 80 | 70 | 36 | 5 | 2,5 | 165 | 22 | 3 | 12 | 35 | 17,4 | 3 | |
los 90M | 8700 | 145 | 350 | 3000 | 245 | 140 | 180 | 206 | M12 | 12 | 80 | 70 | 46 | 5 | 2,5 | 160 | 17 | 2 | 12 | 35 | 18,3 | 3 | |
100 | 10500 | 145 | 355 | 3000 | 290 | 140 | 210 | 258 | M16 | 12 | 90 | 80 | 52,6 | 5 | 2,5 | 180 | 18,6 | 3 | 15 | 37 | 28 | 5 | |
el 100M | 16000 | 140 | 340 | 2400 | 290 | 170 | 210 | 258 | M16 | 12 | 90 | 80 | 63 | 5 | 2,5 | 200 | 13,5 | 2 | 12 | 35 | 30 | 5 | |
130 | 15750 | 135 | 330 | 2400 | 322 | 170 | 240 | 278 | M16 | 12 | 90 | 80 | 52,6 | 5 | 3 | 210 | 18,6 | 3 | 15 | 37 | 35 |
6 |
Notas:
1) × máximo 2 T de T = KN
2) Este nmax máximo permitido de la velocidad de la transmisión del esfuerzo de torsión no debe ser excedido al transmitir el esfuerzo de torsión.
3) Este imin de sobrante permisible mínimo del ni de la velocidad no se debe reducir bajo funcionamiento continuo.
Reducción posible de esta velocidad mínima a petición
4) La raza interna sobra la chavetera al estruendo 6885,1
5) Tolerancia +1
La cubierta F8 se debe pedir por separado
