Sobrante del transporte del embrague
>
|
| Lugar de origen | China |
| Nombre de la marca | SUMA |
| Certificación | ISO SGS |
| Número de modelo | BD20 |

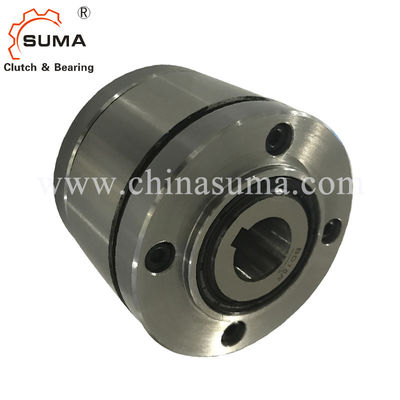

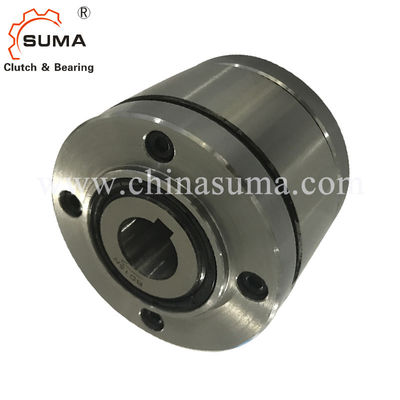

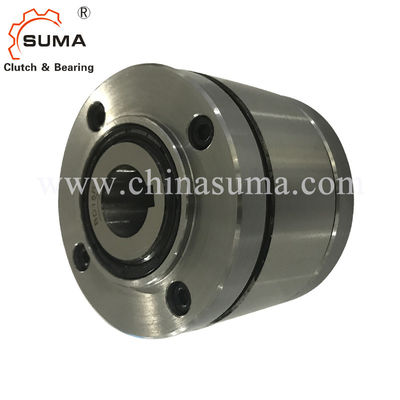

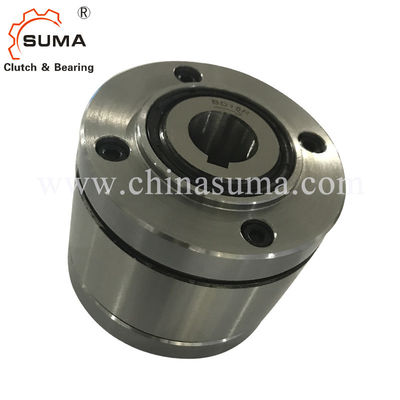

BD20 completos andan sin embragar 1700RPM que sobra el transporte del embrague
Características
Completo anda sin embragar a BD… X son horquilla de retención sellada anda sin embragar con los rodamientos y el despegue X. de la horquilla de retención. Se suministran aceite-llenados. El despegue X de la horquilla de retención asegura la operación despreocupada desgaste-libre cuando el anillo interno gira en la velocidad.
Anda sin embragar a BD… X se utilizan como:
Topes del ➧
➧ que sobra los embragues
para los usos con la operación despreocupada de alta velocidad y cuándo utilizado como embrague de sobrante con la operación de conducción de poca velocidad.
Esfuerzos de torsión nominales hasta 42 500 nanómetro.
Diámetros interiores hasta 150 milímetros.
Datos técnicos
| Artículo | BD20 |
| Diámetro interno. | 20 milímetros |
| Diámetro externo. | 106 milímetros |
| Anchura | 77 milímetros |
| Esfuerzo de torsión | 420 nanómetro |
| Peso | 3,8 kilogramos |
| Puerto | Shangai; Ningbo |
| Plazo de expedición | 10-15 días |
| Paquete | paquete de madera, paquete del cartón, etc |
| Uso | Elevador del transportador, del motor eléctrico, de cubo, etc |
Dimensiones y capacidades
|
Freew tamaño del talón |
Tipo |
Nom esfuerzo de torsión del inal |
Despegue de la horquilla de retención a la velocidad interna min-1 del anillo |
Velocidad máxima freew del anillo talones funcionamientos min-1 |
El anillo externo conduce min-1 | milímetro |
Diámetro interior d dard milímetro |
milímetro | milímetro máximo | B milímetro |
D milímetro |
F milímetro |
G ** | H milímetro |
K milímetro |
L milímetro |
R milímetro |
S milímetro |
T milímetro |
Z ** |
Wei ght |
| BD 20 | DX | 420 | 750 | 1 700 | 300 | 30 | 30 | 65,5 | 106 | 0,75 | M 6 | 26 | 5 | 77 | 70 | 0,5 | 90 | 6 | 3,8 | ||
| BD 25 | DX | 700 | 700 | 1 600 | 280 | 35 | 40 | 40 | 81,5 | 126 | 0,75 | M 6 | 30 | 5 | 93 | 80 | 0,5 | 105 | 6 | 6,6 | |
| BD 30 | DX | 1 250 | 630 | 1 600 | 252 | 45 | 50 | 50 | 88,5 | 151 | 0,75 | M 8 | 36 | 6 | 102 | 100 | 1,5 | 130 | 6 | 10,3 | |
| BD 40 | SX | 1 900 | 430 | 1 500 | 172 | 45 | 55 | 60 | 60 | 102,5 | 181 | 0,75 | M10 | 37 | 6 | 116 | 120 | 3,5 | 160 | 6 | 17,4 |
| BD 45 | SX | 2 300 | 400 | 1 500 | 160 | 55 | 65 | 70 | 70 | 115,5 | 196 | 1,25 | M 12 | 38 | 6 | 130 | 130 | 5,0 | 170 | 8 | 22,4 |
| BD 52 | SX | 5 600 | 320 | 1 500 | 128 | 65 | 75 | 80 | 80 | 130,5 | 216 | 1,75 | M14 | 44 | 8 | 150 | 150 | 4,5 | 190 | 8 | 31,1 |
| BD 55 | SX | 7 700 | 320 | 1 250 | 128 | 75 | 85 | 90 | 90 | 146,5 | 246 | 1,75 | M 14 | 48 | 10 | 170 | 160 | 2,5 | 215 | 8 | 45,6 |
| BD 60 | SX | 14 500 | 250 | 1 100 | 100 | 85 | 95 | 100 | 105 | 182,5 | 291 | 1,75 | M 14 | 55 | 10 | 206 | 190 | 2,5 | 250 | 8 | 78,2 |
| BD 70 | SX | 21 000 | 240 | 1 000 | 96 | 120 | 120 | 192,5 | 321 | 1,25 | M 16 | 58 | 10 | 215 | 210 | 5,0 | 280 | 8 | 93,4 | ||
| BD 100 | UX | 42 500 | 210 | 750 | 84 | 150 | 150 | 248,5 | 411 | 3,75 | M 20 | 79 | 10 | 276 | 270 | 6,5 | 365 | 10 | 198,4 |
El esfuerzo de torsión transmisible máximo es 2 veces el esfuerzo de torsión nominal especificado. Véase la página 14 para la determinación del esfuerzo de torsión de la selección.
Chavetera según el estruendo 6885, página 1 • Tolerancia de la anchura JS10 de la chavetera.
* chavetera según el estruendo 6885, página 3 • Tolerancia de la anchura JS10 de la chavetera.
** Z = número de los agujeros golpeados ligeramente G en el círculo T. de la echada.
Montaje de ejemplo
Completo ande sin embragar a BD 45 SX como embrague de sobrante en el extremo del eje de la impulsión principal giratoria de alta velocidad de una máquina de materia textil. El piñón se liga a una impulsión auxiliar. En la operación normal (operación que anda sin embragar) los sobrantes internos del anillo y el anillo externo está en una parada con empernado en piñón. Durante la disposición, la máquina es conducida por la impulsión i-liary aux. lentamente corriente vía la impulsión de cadena y ande sin embragar que está trabajando en la operación de conducción. Con la velocidad del anillo interno en la operación que anda sin embragar, se utiliza el tipo despegue X de la horquilla de retención; las horquillas de retención trabajan en la operación que anda sin embragar sin contacto y por lo tanto son desgaste-libres.
Montaje
La pieza del accesorio del cliente se centra en el diámetro R y se emperna encendido a la cara. El piloto en las cubiertas es particularmente conveniente para en taching piezas más pequeñas y más estrechas (piñones, ruedas de engranaje etc.). El cliente debe proporcionar los tornillos de sujeción de la longitud necesaria para montar la partición del accesorio.
La tolerancia del eje debe ser ISO h6 o j6 y la tolerancia del diámetro experimental R de la pieza del accesorio deben ser ISO H7 o J7.
Ejemplo para ordenar
Ande sin embragar el tamaño BD 30, tipo con el despegue X de la horquilla de retención
y diámetro interior de 45 milímetros:
• BD 30 DX, d = 45 milímetros
