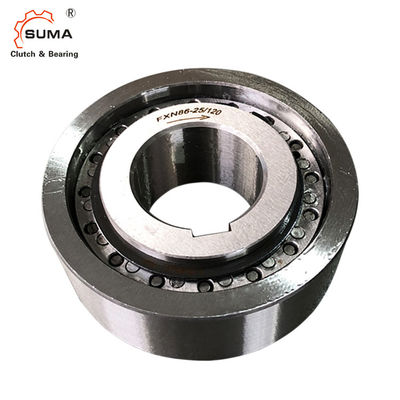

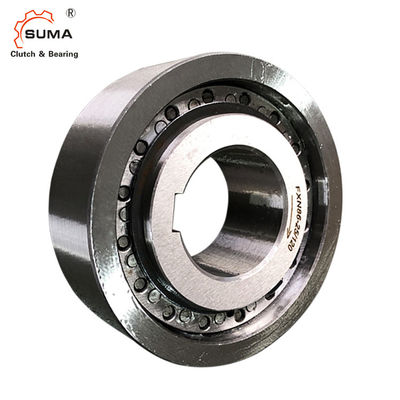

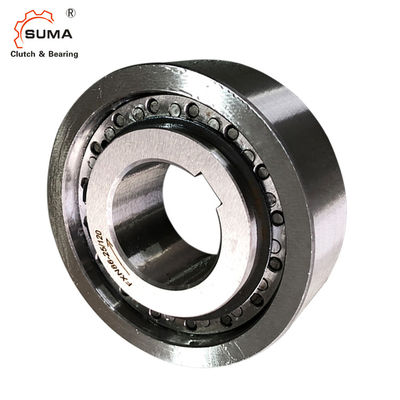

FXN31-17/60 interno anda sin embragar 1 embrague del tope de la horquilla de retención de la manera
Característica
Interno anda sin embragar FXN son horquilla de retención anda sin embragar sin soporte de rodadura y con el despegue X. de la horquilla de retención. El despegue X de la horquilla de retención asegura una operación despreocupada desgaste-libre cuando el anillo interno gira en la velocidad. El anillo externo se presiona en el ing hous del cliente. Esto hace compacto, las soluciones que caben del ahorro de espacio posibles. Anda sin embragar FXN se utilizan como:
Topes
Sobrante de los embragues
para los usos con la operación despreocupada de alta velocidad y cuándo utilizado como embrague de sobrante con la operación de conducción de poca velocidad. Esfuerzos de torsión nominales hasta 20 500 nanómetro. El esfuerzo de torsión es transmitido en el anillo externo por ajuste de prensa. Diámetros interiores hasta 130 milímetros. Muchos diámetros interiores estándar están disponibles.
Dimensión y capacidad
El esfuerzo de torsión transmisible máximo es 2 veces el esfuerzo de torsión nominal especificado. Véase la página 14 para la determinación del esfuerzo de torsión de la selección.
El esfuerzo de torsión nominal teórico solicita solamente concentricidad ideal entre el anillo interno y externo. En la práctica, la concentricidad es afectada por el juego del cojinete y centro de los errores de las piezas bouring del relincho. Entonces los esfuerzos de torsión nominales especificados en la tabla se aplican, mientras que toman en la consideración que el existentes corren hacia fuera (T.I.R.).
Velocidades más altas a petición.
Ande sin embragar el tamaño | milímetro | milímetro | Diámetro interior d | milímetro | milímetro | milímetro máximo | B | D milímetro | F | J | K milímetro mínimo | L |
Peso kilogramo |
|
Estándar | milímetro | milímetro | milímetro | milímetro | ||||||||||
milímetro milímetro | ||||||||||||||
FXN31 - 17/60 | 20* | 20* | 25 | 60 P6 | 55 | 31 | 85 | 24 | 0,3 | |||||
FXN31 - 17/62 | 20* | 20* | 25 | 62 P6 | 55 | 31 | 85 | 24 | 0,4 | |||||
FXN38 - 17/70 | 25* | 25* | 25 | 70 P6 | 62 | 38 | 90 | 24 | 0,4 | |||||
FXN46 - 25/80 | 25 | 30 | 35 | 80 P6 | 70 | 46 | 95 | 35 | 0,8 | |||||
FXN51 - 25/85 | 25 | 30 | 35 | 36 | 35 | 85 P6 | 75 | 51 | 105 | 35 | 0,8 | |||
FXN56 - 25/90 | 35 | 40 | 35 | 90 P6 | 80 | 56 | 110 | 35 | 0,9 | |||||
FXN61 - 19/95 | 30 | 35 | 40 | 45* | 26 | 95 P6 | 85 | 61 | 120 | 25 | 0,8 | |||
FXN61 - 19/106 | 30 | 35 | 40 | 45* | 25 | 106 H7 | 85 | 61 | 120 | 25 | 1,2 | |||
FXN66 - 25/100 | 35 | 40 | 45 | 48* | 30 | 100 P6 | 90 | 66 | 132 | 35 | 1,1 | |||
FXN66 - 25/110 | 35 | 40 | 45 | 48* | 40 | 110 P6 | 90 | 66 | 132 | 35 | 1,8 | |||
FXN76 - 25/115 | 45 | 55 | 60* | 40 | 115 P6 | 100 | 76 | 140 | 35 | 1,7 | ||||
FXN76 - 25/120 | 45 | 55 | 60* | 32 | 120 J6 | 100 | 76 | 140 | 35 | 1,8 | ||||
FXN86 - 25/125 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 125 P6 | 110 | 86 | 150 | 40 | 2,3 | |
FXN86 - 25/130 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 130 P6 | 110 | 86 | 150 | 40 | 2,6 | |
FXN 101 - 25/140 | 55 | 70 | 75 | 45 | 140 P6 | 125 | 101 | 175 | 50 | 3,1 | ||||
FXN 101 - 25/149 | 70 | 75 | 62 | 149 H6 | 125 | 101 | 175 | 62 | 4,2 | |||||
FXN 101 - 25/150 | 55 | 70 | 75 | 45 | 150 P6 | 125 | 101 | 175 | 50 | 3,6 | ||||
FXN 85 - 40/140 | 45 | 50 | 60 | 65 | 65 | 45 | 140 P6 | 125 | 85 | 175 | 60 | 3,2 | ||
FXN 85 - 40/150 | 45 | 50 | 60 | 65 | 65 | 45 | 150 P6 | 125 | 85 | 175 | 60 | 4,2 | ||
FXN 100 - 40/160 | 45 | 50 | 55 | 60 | 70 | 75 | 75 | 50 | 160 P6 | 140 | 100 | 190 | 60 | 5,1 |
FXN 105 - 50/165 | 80 | 80 | 62 | 165 P6 | 145 | 105 | 195 | 62 | 5,8 | |||||
FXN 120 - 50/198 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 70 | 198 H6 | 160 | 120 | 210 | 70 | 8,6 |
FXN 140 - 50/215 | 65 | 90 | 100 | 110 | 110 | 69 | 215 J6 | 180 | 140 | 245 | 70 | 14,0 | ||
FXN 170 - 63/258 | 70 | 85 | 100 | 120 | 130 | 80 | 258 H6 | 210 | 170 | 290 | 80 | 21,0 |
Notas:
1. × máximo 2 T de T = KN
2. Sobrantes de la raza interna
3. Sobrantes externos de la raza
Chavetera al estruendo 6885,1
Chavetera según el estruendo 6885, página 1 • Tolerancia de la anchura JS10 de la chavetera.
* chavetera según el estruendo 6885, página 3 • Tolerancia de la anchura JS10 de la chavetera.
Montaje de ejemplo
Interno ande sin embragar NX de FXN 38 - 17/70 como tope, dispuesto en un adaptador de vivienda para atar a un motor eléctrico. El anillo externo fino que se presiona en la vivienda permite una solución apropiada espacio-eficiente. Debido a las altas velocidades del eje en la operación normal (peration de o que anda sin embragar), el despegue X de la horquilla de retención asegura un ation sin contacto y por lo tanto desgaste-libre de la operación continua.
Interno ande sin embragar NX de FXN 66 - 25/100 como embrague de sobrante en la impulsión del arrastramiento de una máquina de materia textil. Ande sin embragar la instalación compacto se soluciona mediante el anillo externo fino que se presiona en la rueda de gusano. Durante la disposición, la máquina es conducida por el engranaje de gusano y ande sin embragar que está funcionando en la conducción de la operación. En la operación normal (ation de la operación que anda sin embragar), el anillo interno que está situado en los sobrantes de alta velocidad del eje de la impulsión principal y automáticamente desune la impulsión del arrastramiento. Con la alta velocidad de sobrante del anillo interno, el tipo con el despegue X de la horquilla de retención se utiliza; las horquillas de retención trabajan en la operación que anda sin embragar sin contacto y por lo tanto son desgaste-libres.
Interno ande sin embragar el MX de FXN 85 - 40/140 como tope cabido al extremo del primer eje mediato inter de una caja de cambios del estímulo en la impulsión de una banda transportadora inclinada. En el caso de un motor parar la banda transportadora debe ser celebrada con seguridad de modo que las mercancías del transportador no tiren de la correa al revés y no stropeen posiblemente daño grave. Debido a las altas velocidades del eje en el ation de la operación normal (operación que rueda libre), el despegue X de la horquilla de retención asegura un ontinuo sin contacto y por lo tanto desgaste-libre de c nosotros operación.
Interno anda sin embragar FXN están sin soporte de rodadura. La alineación concéntrica del anillo interno y externo se debe proporcionar por el cliente.
El permitidos corren hacia fuera (T.I.R.) deben ser observados. El esfuerzo de torsión es transmitido en el anillo externo por ajuste de prensa. Para transmitir el speci- de los esfuerzos de torsión fied en la tabla, el anillo externo se debe acomodar en una vivienda con un diámetro externo K. La vivienda se hace del arrabio de acero o gris en la calidad mínima GG-20. Al usar otros materiales de vivienda o diámetros externos más pequeños, le impulsamos entrarnos en contacto con con respecto al esfuerzo de torsión transmisible. La tolerancia del diámetro interior de vivienda se especifica en la tabla bajo dimensión D. La tolerancia del eje debe ser ISO h6 o j6.
Lubricación
A las velocidades superior a la velocidad del despegue de la horquilla de retención, no se requiere ninguna lubricación especial; ande sin embragar las funciones sin necesidad de mantenimiento. Al actuar debajo de la velocidad del despegue de la horquilla de retención, una lubricación del aceite de calidad especificada debe ser proporcionada.
Ejemplo para ordenar
Ande sin embragar el tamaño FXN 61 - 19/95, tipo con la horquilla de retención
despegue diámetro interior de X y 35 milímetros:
• FXN 61-19/95 NX, d = 35 milímetros
