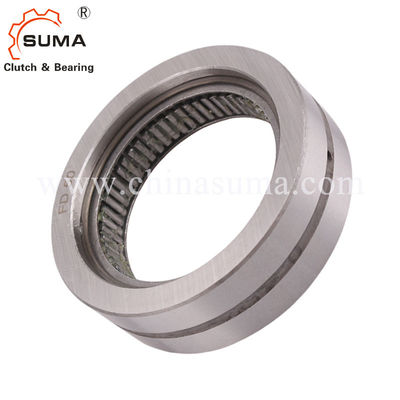

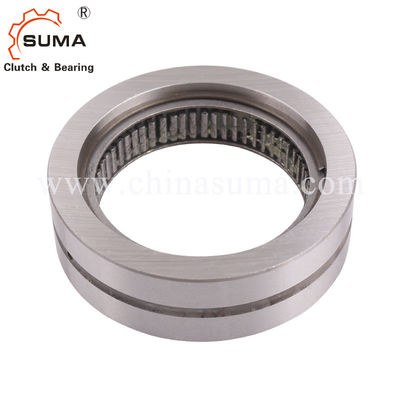

El tope direccional FD12 1 anda sin embragar el tipo embrague de la horquilla de retención
Características
Interno anda sin embragar el FD son horquilla de retención anda sin embragar sin un anillo interno. El cliente s endureció y el eje de la tierra se utiliza como la pista interna.
Anda sin embragar el FD se utilizan como:
➧Backstops
➧Overrunning los embragues ➧Indexing anda sin embragar
El de tipo standard y el tipo con el P-pulido para la vida de servicio creciente y poner en un índice exactitud no tienen soporte de rodadura. En el caso de tipo standard, cada segunda horquilla de retención ha debido ser substituida por un rodillo cilíndrico; esto anda sin embragar puede aceptar fuerzas radiales.
Esfuerzos de torsión nominales hasta 2 400 nanómetro. El esfuerzo de torsión es transmitido en el anillo externo por ajuste de prensa.
Dimensiones y capacidades
Libre tamaño de la rueda |
Tipo |
Nom tor del inal que |
Máximo. velocidad freew del anillo talones funcionamientos min-1 |
Externo freew del anillo talones funcionamientos min-1 |
Tipo |
Nom inal tor que |
Máximo. velocidad freew del anillo talones funcionamientos min-1 |
Externo anillo freew talones funcionamientos min-1 |
transporte ayuda C |
Carga índice de |
Tipo |
Nom inal tor que |
J milímetro |
B milímetro |
D milímetro |
K milímetro |
Wei ght |
FD12 | CFH | 11 | 4 225 | 4 250 | CFR | 6 | 4 225 | 4 250 | 7 600 | 4 200 | CFP | 5 | 12 | 16 | 34 | 45 | 0,1 |
FD15 | CFH | 16 | 3 875 | 3 925 | CFR | 8 | 3 875 | 3 925 | 7 800 | 4 200 | CFP | 7 | 15 | 20 | 37 | 50 | 0,1 |
FD20 | CFH | 28 | 3 375 | 3 450 | CFR | 14 | 3 375 | 3 450 | 8 320 | 4 200 | CFP | 12 | 20 | 20 | 42 | 55 | 0,1 |
FD25 | CFH | 48 | 2 900 | 3 050 | CFR | 24 | 2 900 | 3 050 | 10 700 | 5 600 | CFP | 21 | 25 | 20 | 47 | 60 | 0,1 |
FD30 | CFH | 75 | 2 525 | 2 675 | CFR | 36 | 2 525 | 2 675 | 12 900 | 7 000 | CFP | 32 | 30 | 20 | 52 | 65 | 0,1 |
FD40 | CFH | 160 | 1 900 | 2 150 | CFR | 71 | 1 900 | 2 150 | 15 000 | 8 400 | CFP | 71 | 40 | 22 | 62 | 80 | 0,1 |
FD50 | CFH | 260 | 1 475 | 1 775 | CFR | 120 | 1 475 | 1 775 | 18 400 | 11300 | CFP | 120 | 50 | 22 | 72 | 95 | 0,2 |
FD65 | CFH | 430 | 1 200 | 1 550 | CFR | 200 | 1 200 | 1 550 | 21 400 | 14100 | CFP | 210 | 65 | 25 | 90 | 120 | 0,3 |
FD80 | CFH | 650 | 950 | 1 350 | CFR | 300 | 950 | 1 350 | 23 800 | 17800 | CFP | 320 | 80 | 25 | 110 | 140 | 0,6 |
FD105 | CFH | 2400 | 800 | 1 175 | CFR | 1100 | 800 | 1 175 | 48 600 | 45000 | CFP | 1200 | 105 | 35 | 130 | 165 | 0,7 |
El esfuerzo de torsión transmisible máximo es 2 veces el esfuerzo de torsión nominal especificado. Véase la página 14 para la determinación del esfuerzo de torsión de la selección.
Los valores de la velocidad máxima enumerados arriba se aplican a las condiciones de la instalación mientras que se dan para completo andan sin embragar. Si se saben las condiciones reales de la instalación, velocidades más altas pueden ser permitidas
en determinadas circunstancias.
Montaje y acoplamiento
Ejemplo de uso
Dos internos anda sin embragar FD 40 CFR de tipo standard con el soporte de rodadura como sobrante de lutches de c en la impulsión de los rodillos de transporte en una unidad ackaging de la distribución de p. En el tion normal de la ópera, los rodillos de transporte se conducen mediante andan sin embragar que están trabajando en la conducción de la operación. En la estación del retiro, los paquetes de llegada pueden deslizarse fácilmente apagado mientras que la impulsión es sobrada por anda sin embragar (ation despreocupado de la operación).
Montaje
Interno anda sin embragar el FD en el tipo estándar y el tipo con el P-pulido está sin soporte de rodadura. La alineación concéntrica del anillo interno y externo se debe proporcionar por el cliente. Por missible corra hacia fuera (T.I.R.) debe ser observado. El esfuerzo de torsión es transmitido en el anillo externo por ajuste de prensa. Para transmitir los esfuerzos de torsión especificados en la tabla, el anillo externo se debe acomodar en una vivienda con un diámetro externo K. La vivienda se hace del arrabio de acero o gris en la calidad mínima GG-20. Al usar otros materiales de vivienda o diámetros externos más pequeños, le impulsamos entrarnos en contacto con con respecto al esfuerzo de torsión transmisible. La tolerancia del diámetro interior de vivienda D debe ser ISO P6. Por favor nota los puntos técnicos en la página 118 con respecto a la pista de la horquilla de retención (eje). La temperatura de funcionamiento permitida del anda sin embragar es - 40°C a 80°C.
Lubricación
Una lubricación del aceite de calidad especificada debe ser proporcionada.
Ejemplo para ordenar
Ande sin embragar el tamaño FD 12, de tipo standard: • FD 12 CFH
