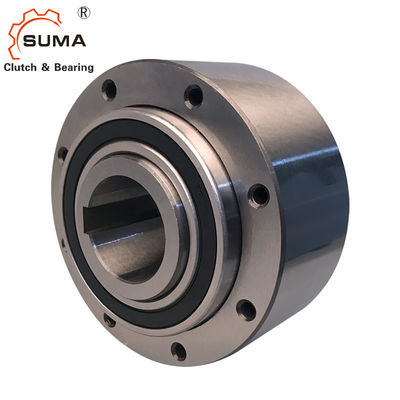

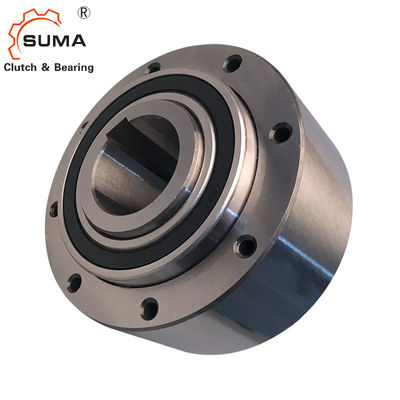

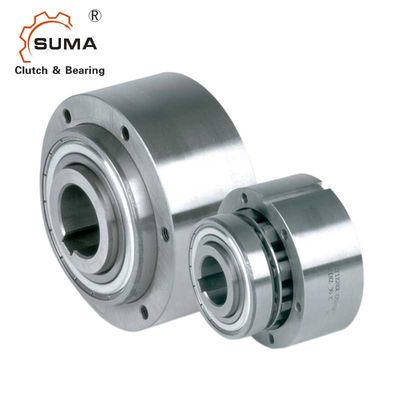

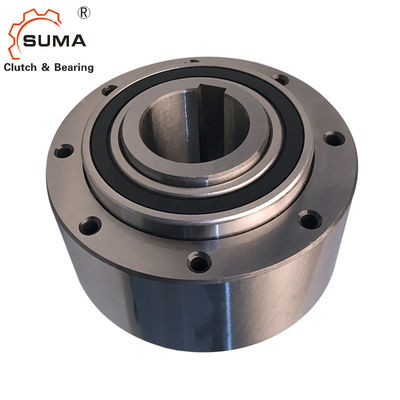

RIZ30 9000RPM anda sin embragar 1 embrague direccional del rodamiento de rodillos
Característica
Los tipos RIZ, RINZ son centrífugo quitan el tipo de la horquilla de retención andan sin embragar con la raza interna que gira. Conveniente para el tope, o sobrar usos del embrague. Solamente la raza interna se diseña para andar sin embragar.
Estas unidades son parte del sistema modular de Stieber. Son el llevar apoyado usando la serie 60. los transportes, engrasan lubricado y cabido con los sellos de ZZ. Las unidades se entregan como estándar lubricadas con la grasa y alistan para instalar en cualquier una posición horizontal o vertical. Los tipos RIZ, RINZ se diseñan para ser utilizados con las cubiertas de la serie de G. Las páginas siguientes dan la información inportant adicional para el uso de este tipo unidad.
Si se va la unidad a ser instalada dentro de una vivienda donde está disponible la lubricación del aceite, especifique por favor el tipo RIW, RIWN. La serie de F cubre del tipo GFR, GFRN entonces se utiliza sin sellos del eje.
Dimensiones y capacidades
Tipo | Tamaño |
|
Velocidades |
|
Número |
|
Peso | ||||
RIZ RINZ |
dH7 | TKN1) | nmax2) | nimin3) | nimax4) | Dh7 | z | L1 | L | t | |
[milímetro] | [Nanómetro] | [min-1] | [min-1] | [min-1] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [kilogramo] | ||
30 | 375 | 290 | 700 | 9000 | 100 | 6 | 68 | 43 | 10 | 2,3 | |
35 | 550 | 280 | 670 | 8500 | 110 | 6 | 74 | 45 | 12 | 3,2 | |
40 | 800 | 260 | 630 | 7500 | 125 | 6 | 86 | 53 | 14 | 4,8 | |
45 | 912 | 255 | 610 | 6700 | 130 | 8 | 86 | 53 | 14 | 5 | |
50 | 1400 | 235 | 560 | 6000 | 150 | 8 | 94 | 64 | 14 | 7,5 | |
60 | 2350 | 210 | 510 | 5300 | 170 | 10 | 114 | 78 | 16 | 12,7 | |
70 | 3050 | 195 | 470 | 4000 | 190 | 10 | 134 | 95 | 16 | 14,5 | |
80 | 5800 | 155 | 375 | 4000 | 210 | 10 | 144 | 100 | 16 | 19 | |
90 | 8700 | 145 | 350 | 3000 | 230 | 10 | 158 | 115 | 20 | 29,5 | |
100 | 16000 | 140 | 340 | 2400 | 270 | 10 | 182 | 120 | 24 | 42,5 | |
130 | 23000 | 130 | 320 | 2400 | 310 | 12 | 212 | 152 | 24 | 70 |
NOTAS
1) el × máximo 2 T de T = KN “refiere a la página de selección 10 a 13
2) esta velocidad máxima permitida n de la transmisión del esfuerzo de torsión máxima no debe ser excedida al transmitir el esfuerzo de torsión
3) este imin de sobrante permisible mínimo de la velocidad n no se debe reducir bajo funcionamiento continuo. Reducción posible de esta velocidad mínima a petición
4) la chavetera de los sobrantes de la raza interna al estruendo 6885,1" refiere al montaje y a instrucciones del mantenimiento
