Transporte del embrague de la leva
>
|
| Lugar de origen | China |
| Nombre de la marca | SUMA |
| Certificación | ISO SGS |
| Número de modelo | KI164 |

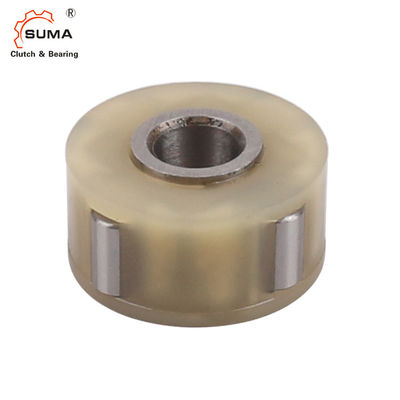

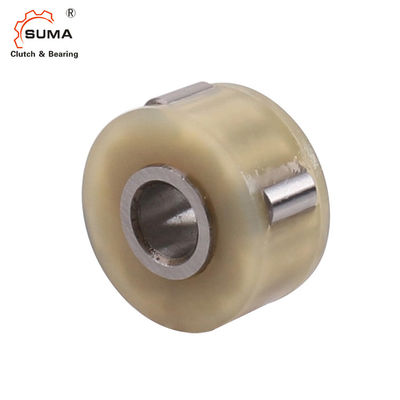

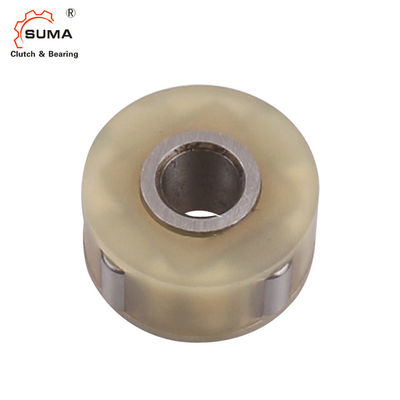

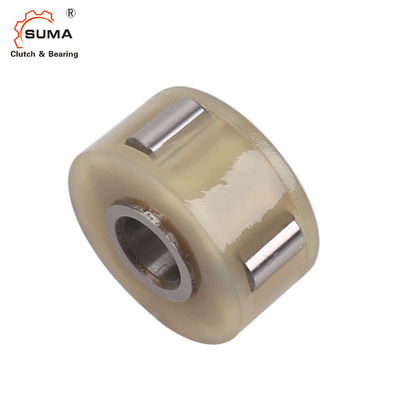

La horquilla de retención de KI164 1Way anda sin embragar la fabricación que lleva de encargo
Características
El tipo KI es un tipo del rodillo anda sin embragar. Es un montaje que comprende de una raza interna y de los rodillos cabidos en una jaula de la poliamida. Este tipo de unidad no puede ser desmontado. Se diseña para los pequeños mecanismos en el mobiliario de oficinas, o las empaquetadoras, para ser montado dentro de los engranajes o de la alimentación
rodillos.
El diámetro interno del rodillo del engranaje o de alimentación se utiliza como la raza externa. Se requiere el soporte de rodadura adicional, y ande sin embragar no debe ser sujetado al cargamento axial; montando los ejemplos se muestran en la página siguiente. La raza externa no necesita ser endurecida; fuerza mínima: 700 N/mm2
La aspereza superficial no excederá 22 CLA.Mounting sobre el eje puede ser un ajuste de prensa a la tolerancia r6 o un ajuste del pegamento con una liquidación de 0,02 a 0,05m m.
Clasifica 8 milímetros y arriba puede ser suministrado una chavetera. Gama de temperaturas: – 40°C a +100°C (funcionamiento continuo). Las temperaturas máximas de +120°C son aceptables por cortos períodos de tiempo.
Datos técnicos
| Nombre de producto | Un embrague de la manera que lleva KI164 |
| Modelo | KI164 |
| Material | GCr15 |
| Diámetro interno | 4m m |
| Diámetro externo | 16m m |
| Grueso | 10m m |
| Capacidad del esfuerzo de torsión | 0.8Nm |
| Velocidad de sobrante de la raza interna | 1000r/min |
| Velocidad de sobrante de la raza externa | 8000r/min |
| Peso | 0.008kg |
| Estructura | Tipo del rodillo |
| Uso | Máquina de materia textil, fans, ventiladores, impresora |
| Paquete | Caja del cartón, caja de madera o modificado para requisitos particulares |
| Condiciones de pago | TT. L/C, D/A, D/P, Western Union, Paypal |
| Plazo de expedición | 2-4 días para la muestra, 7 días para la orden grande |
Diamensions y capacidades
|
Tipo |
Tamaño |
Diámetro interno |
TKN 1) (Nanómetro) |
Sobrante de velocidad |
Diámetro exterior |
L1 (milímetro) |
L (milímetro) |
Peso |
|
|
KI |
ADO7 (milímetro) |
Nimax 2) (min-1) |
Namax 3) (min-1) |
ADO7 (milímetro) |
(kilogramo) |
||||
| 164 | 4 | 0,8 | 8000 | 10000 | 16 | 10 | 9 | 0,008 | |
| 165 | 5 | 0,8 | 8000 | 10000 | 16 | 10 | 9 | 0,007 | |
| 194 | 4 | 0,9 | 7000 | 9000 | 19 | 10 | 9 | 0,012 | |
| 195 | 5 | 0,9 | 7000 | 9000 | 19 | 10 | 9 | 0,011 | |
| 196 | 6 | 0,9 | 7000 | 9000 | 19 | 10 | 9 | 0,010 | |
| 268* | 8 | 2,9 | 5000 | 6000 | 26 | 14 | 13 | 0,023 | |
| 269* | 9 | 2,9 | 5000 | 6000 | 26 | 14 | 13 | 0,021 | |
| 2610* | 10 | 2,9 | 5000 | 6000 | 26 | 14 | 13 | 0,019 | |
NOTAS
1) × máximo 2 T de T = KN
” Refiera a la página de selección 10 a 13
*) puede también ser suministrado una chavetera al estruendo 6885,1
2) Sobrantes de la raza interna
3) Sobrantes externos de la raza
Montaje y acoplamiento
