Embrague de la leva del transportador de correa del tope de BS65R 200RPM GCr15

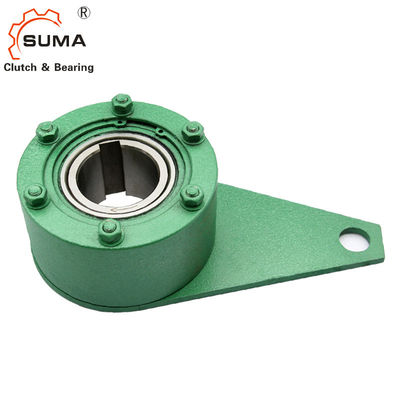

  • Embrague de la leva del transportador de correa del tope de BS65R 200RPM GCr15
  • Embrague de la leva del transportador de correa del tope de BS65R 200RPM GCr15
  • Embrague de la leva del transportador de correa del tope de BS65R 200RPM GCr15
  • Embrague de la leva del transportador de correa del tope de BS65R 200RPM GCr15

Embrague de la leva del transportador de correa del tope de BS65R 200RPM GCr15

Lugar de origen China
Nombre de la marca SUMA
Certificación ISO SGS
Número de modelo BS65R
Detalles del producto
Tiempo de entrega:
5-7 días
Nombre de producto:
Embrague BS65R del tope
Material:
GCr15 que lleva el acero
Capacidad del esfuerzo de torsión:
1570Nm
Garantía:
1 año
Velocidad de rotación:
200rpm
OEM:
acepte
Puerto:
Shangai Ningbo
Alta luz:

Embrague de la leva del tope

,

Embrague de la leva 200RPM

,

Transporte del embrague del tope GCr15

Pago y términos de envío
Cantidad de orden mínima
1
Precio
USD500-USD600 PER PIECE
Detalles de empaquetado
Caso de madera
Condiciones de pago
L/C, D/A, D/P, T/T, Western Union, Paypal
Capacidad de la fuente
1000pcs por mes
Descripción de producto

Embrague de la leva del transportador de correa del tope de BS65R 200RPM GCr15



Características

El mantenimiento fácil de la lubricación de la oferta de la serie de BS-R.

1. Pre-parte movible el V-anillo en el eje del transportador en la dirección correcta.
2. con seguridad instalar el embrague de la leva de las BS sobre el eje. Aplique la presión solamente sobre la cara del extremo de la raza interna

al insertar el embrague de la leva de las BS sobre el eje. No golpee la raza interna directamente con un martillo ni aplique la presión

en la raza externa. (Refiera a la página 13 para la instalación y el uso)
3. aplique el sellante suministrado, a la cara del extremo de la raza interna y del embalaje, y fije la unidad del embrague de la leva de las BS a

el eje del transportador con la placa de extremo. Al mismo tiempo, utilice la lavadora del sello en cada perno para prevenir salida del aceite.

Dimensiones y capacidades




Modelo

Esfuerzo de torsión
Capacidad
(N·m)

Diámetro interior
Diámetro
Gama
Máximo.
Sobrante
(r/m)
Raza interna


B

C

PCD
E

F

G

H

K

L

M

N

P

Q

R
BS65R 1.570 40to65 200 90 160 85 140 115 50 6 9,5 306 210 16 50 13,5 90
BS75R 2.450 50 to75 180 90 170 85 150 125 50 6 9,5 354 250 19 65 16,5 100
BS85R 5.880 60 to85 180 115 210 110 185 140 60 9 11 434 300 29 95 20,5 115
BS95R 7.840 70 to95 170 115 230 110 200 160 60 9 12,5 497 350 32 105 20,5 130
BS110R 10.800 80 a 110 170 115 270 110 220 180 60 12 14 560 385 40 110 26 140
BS135R 15.700 90 a 135 120 135 320 130 280 230 60 12 14 666 470 36 120 26 180





Modelo

Esfuerzo de torsión
Capacidad
(N·m)

Diámetro interior
Diámetro
Gama


Máximo.
Sobre

funcionamiento
(r/m)
Interno

Raza



B

C

PCD
E

F

G

L

Yo

J

R

P

Q


W.

Minuto


W.

Máximo

BS160R 24500 100 a 160 100 135 360 130 315 255 60 19 16 120 32 792 580 108 95
BS200R 37200 100 a 200 100 150 430 145 380 310 60 19 21 130 43 838 623 182 155






Modelo

Esfuerzo de torsión
Capacidad
(N·m)

Diámetro interior
Diámetro
Gama


Máximo.
Sobre

funcionamiento
(r/m)
Interno

Raza



B

C

PCD
E

F

G

Yo

L

M

N

O

P

Q


W.

Minuto


W.

Máximo

BS 220R 49000 150 a 220 80 235 500 230 420 296 95 35 12 259 311 238 1070 820 347 310
BS 250R 88200 175 a 250 50 295 600 290 530 355 125 35 12 319 375 288 1300 1000 637 580
BS 270R 123000 200 a 270 50 295 650 290 575 395 130 40 12 319 375 298 1425 1100 660 602
BS 300R 176000 230 a 300 50 295 780 290 690 495 130 45 19 333 396 356 1690 1300 1050 983
BS 335R 265000 250 a 335 50 305 850 320 750 525 135 60 19 343 405 386 1925 1500 1210 1120
BS 350R 314000 250 a 350 50 320 930 360 815 565 135 71 19 358 430 414 2065 1600 1710 1580
BS 425R 510000 325 a 425 50 440 1030 450 940 680 170 70 22 484 570 474 2315 1800 1580 2370
BS 450R 686000 350 a 450 50 450 1090 480 990 690 180 80 22 494 580 526 2545 2000 2930 2690

Notas:

1. El embrague de la leva de BS-R se puede agujerear según sus especificaciones, pero especifica por favor el diámetro agujereado con tolerancia y la chavetera

dimensiones.
2. los brazos de esfuerzo de torsión son opcionales. El brazo mostrado arriba está solamente para su referencia. En caso de necesidad, especifiqúelo por favor en su orden.

Montaje y acoplamiento


4. Después de limpiar el interior del depósito de aceite, aplique el sellante en la cara de acoplamiento del depósito de aceite. Coloque el aceite
indicador llano verticalmente (la línea roja es inferior, y azul es superior), para los modelos de BS65R a BS200R; instale el depósito de aceite
a la cara del extremo de la raza externa con los pernos, mientras que para los modelos BS220R y arriba, instale el depósito de aceite a
partidario del sello usando los pernos. Evite cuidadosamente que el polvo penetre el depósito del embrague o de aceite de la leva.
5. prensa el V-anillo pre-insertado totalmente de modo que la cara de los contactos del guardapolvo de cerca.
6. en caso de que suba la temperatura ambiente 40°C y arriba, se recomienda para fijar el escudo o el tejado y para evitar directo

luz del sol para extender la vida del embrague de la leva.

Imágenes

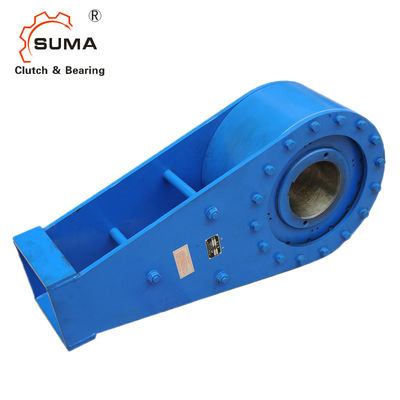

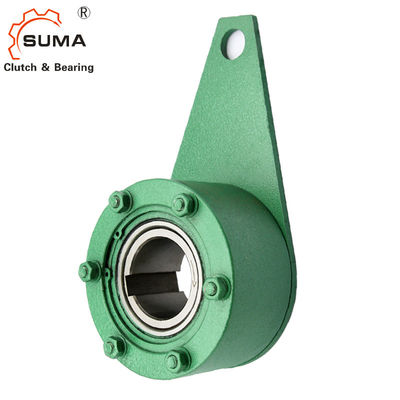

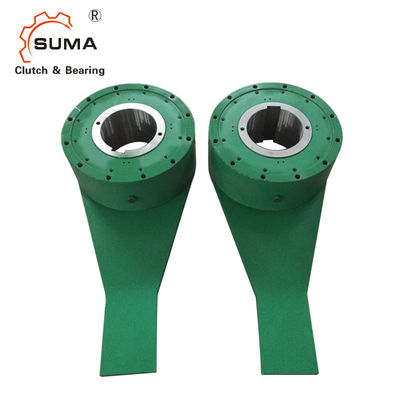

Embrague de la leva del transportador de correa del tope de BS65R 200RPM GCr15 5
