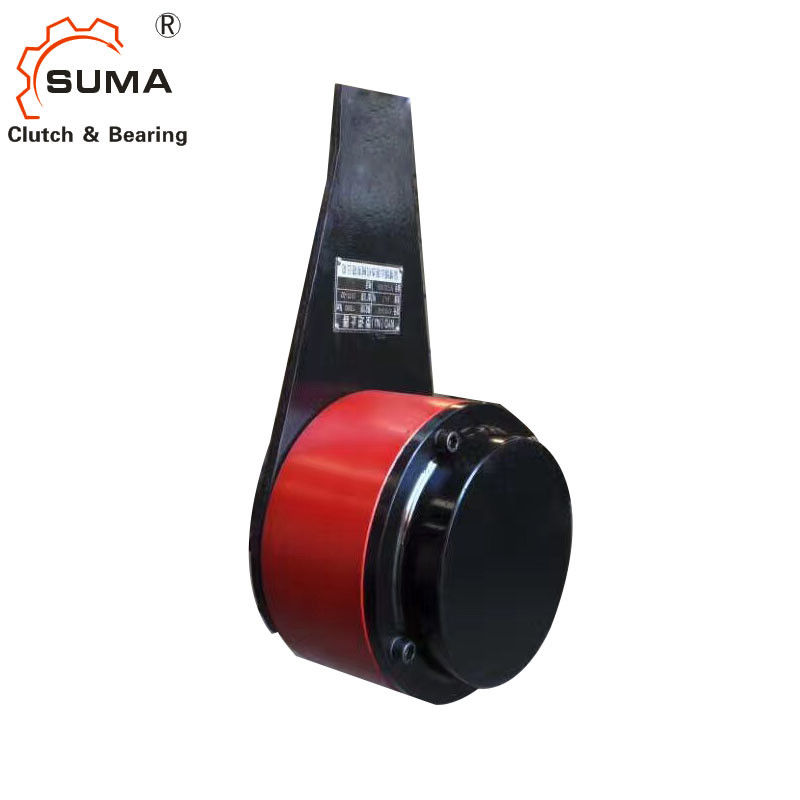

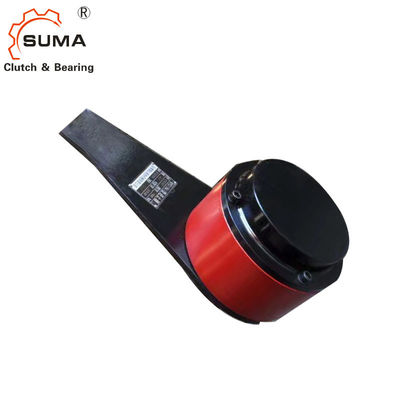

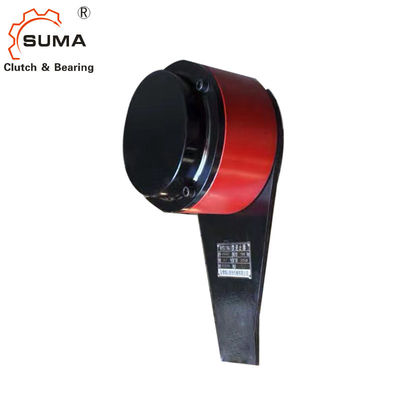

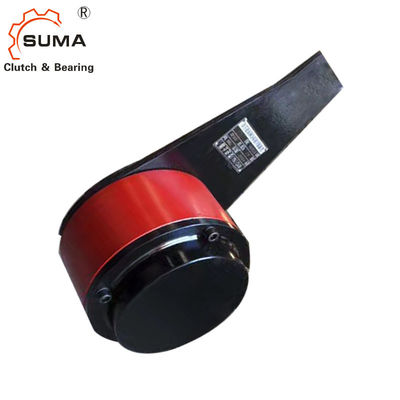

Solos direccionales de FRHM andan sin embragar el transporte del tope de la horquilla de retención
Datos técnicos
Características
Completo anda sin embragar FRHM con el brazo de esfuerzo de torsión son horquilla de retención sellada anda sin embragar con los rodamientos. Se diseñan para
intercambiando las unidades de MorseCB, proveyó aceite-llenado y listo para la instalación
Anda sin embragar FRHM se arreglan encendido a través de los ejes o de los extremos del eje.
Anda sin embragar FRHM se utilizan como:
Topes
para los usos de poca velocidad. Se diseñan para el uso en sistemas, elevadores y bombas inclinados de la transportador-correa. Sellos de la taconita proteger los topes cuando las condiciones son sucias y polvorientas.
Esfuerzos de torsión máximos hasta 56 000 libra-pies.
Diámetros interiores hasta 7 pulgadas.
Ejemplo de uso
Tope FRHM 900~12 en el eje principal de la polea de un transportador inclinado. El esfuerzo de torsión de conducción trasero es restringido por
brazo de esfuerzo de torsión en el embase.
Dimensiones y capacidades
|
Ande sin embragar
Tamaño
|
Máximo
esfuerzo de torsión
Milímetro
libra-pie
|
Nominal
esfuerzo de torsión
Manganeso
libra-pie
|
Máximo
velocidad
interno
anillo
libre
ruedas
RPM
|
Diámetro interior d
pulgada máxima |
pulgada |
C
pulgada |
D
pulgada |
E
pulgada |
H
pulgada |
J*
pulgada |
L*
pulgada |
N
pulgada |
O
pulgada |
Q
pulgada |
R*
pulgada |
Wei
ght
libras
|
|
FRHM
775-7
|
15 000 |
7 500 |
540 |
3,75 |
9,75 |
4,38 |
6 |
0,50 |
21,88 |
3,56 |
7,50 |
1,25 |
8,13 |
17,00 |
15,25 |
160 |
|
FRHM
800-7
|
24 000 |
12 000 |
460 |
4,50 |
10,50 |
4,38 |
7 |
0,50 |
22,25 |
3,56 |
8,00 |
1,25 |
8,63 |
17,00 |
15,25 |
190 |
|
FRHM
800-12
|
24 000 |
12 000 |
460 |
4,50 |
10,50 |
4,75 |
7 |
0,50 |
25,50 |
3,56 |
8,00 |
1,25 |
8,63 |
20,25 |
18,63 |
200 |
|
FRHM
900-12
|
37 000 |
18 500 |
400 |
5,44 |
12,00 |
4,75 |
8 |
0,50 |
26,25 |
3,56 |
7,63 |
1,25 |
8,38 |
20,25 |
18,63 |
210 |
|
FRHM
900-19
|
37 000 |
18 500 |
400 |
5,44 |
12,00 |
4,75 |
8 |
0,88 |
30,63 |
3,56 |
7,63 |
1,50 |
8,75 |
24,63 |
22,88 |
220 |
|
FRHM
1000-19
|
56 000 |
28 000 |
360 |
7,00 |
16,50 |
4,75 |
9 |
0,88 |
32,89 |
3,56 |
8,75 |
1,50 |
9,13 |
24,63 |
22,88 |
270 |
|
FRHM
1000-30
|
56 000 |
28 000 |
360 |
7,00 |
16,50 |
5,25 |
9 |
0,88 |
33,25 |
3,56 |
8,75 |
1,75 |
9,13 |
25,00 |
23,00 |
275 |
Montaje y acoplamiento
El esfuerzo de torsión de conducción trasero es refrenado por el brazo de esfuerzo de torsión. El brazo de esfuerzo de torsión no se debe afianzar con abrazadera en la posición. Debe tener juego de 0,5 pulgadas en la dirección axial y en radial.
Los topes de FRHM se suministran para un ajuste de la liquidación. Los tornillos de presión en el anillo interno se proporcionan para la retención axial, cuellos del eje no se requieren.
