El rodillo GN130 anda sin embragar el tope de la horquilla de retención que lleva el tope Clutch.pdf de GN
Característica del transporte del tope
El embrague del tope de la serie de GN es una clase de poca velocidad del tipo del rodillo que tapa el dispositivo, a menudo con el reductor, usado adentro
el transportador de correa, el alzamiento, el tambor eléctrico, y la otra necesidad un dispositivo del no retorno.
El no retorno rápidamente, pequeña distancia reversa, larga vida, puede soportar el esfuerzo de torsión.
Datos técnicos del transporte del tope
Artículo | GN130 |
Material | GCr15 |
Diámetro del diámetro interior. | 130 milímetros |
Diámetro externo. | 175 milímetros |
Anchura | 170 milímetros |
Capacidad del esfuerzo de torsión | 13700 N.m |
Peso | 120 kilogramos |
Paquete | Caja del cartón, caja de madera o como sus requisitos |
Dimensión y capacidad del transporte del tope
Tipo | Esfuerzo de torsión | Máximo del diámetro del diámetro interior. | Tamaño | Peso | Reductor conveniente recomendado | ||||||||
TKN | ødH7 | bxt | C | L | B | C1 | B1 | H | H1 | D1 | kilogramo | ||
N.m | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | |||
GN110 | 6770 | 110 | 32X6.7 | 400 | 450 | 140 | 90 | 140 | 160 | 310 | ø21 | 89,4 | ZQ650 |
ZQ750 | |||||||||||||
GN130 | 13700 | 130 | 36X7.4 | 430 | 480 | 170 | 120 | 180 | 175 | 340 | 120 | ZQ850 | |
GN140 | 13700 | 140 | 36X7.4 | 430 | 480 | 170 | 120 | 190 | 175 | 340 | 105 | ZQ85 | |
GN150 | 22800 | 150 | 40X8.7 | 510 | 580 | 190 | 170 | 230 | 215 | 420 | ø26 | 186 | ZQ1000 |
GN170 | 22800 | 170 | 40X8.7 | 510 | 580 | 190 | 170 | 250 | 215 | 420 | 182 | ZL100 | |
GN200 | 47600 | 200 | 45X9.9 | 590 | 660 | 220 | 210 | 290 | 275 | 540 | ø32 | 352 | ZL115 |
GN220 | 47600 | 220 | 50X11.2 | 590 | 660 | 220 | 210 | 290 | 275 | 540 | 339 | ZL130 |

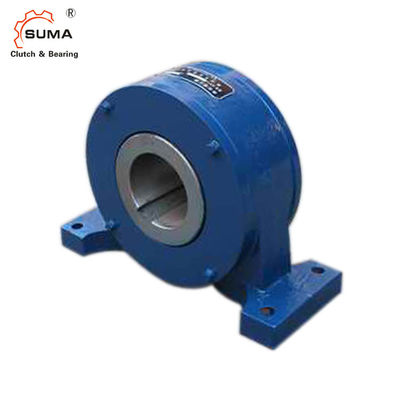

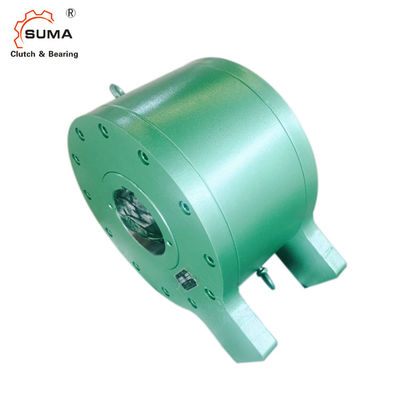

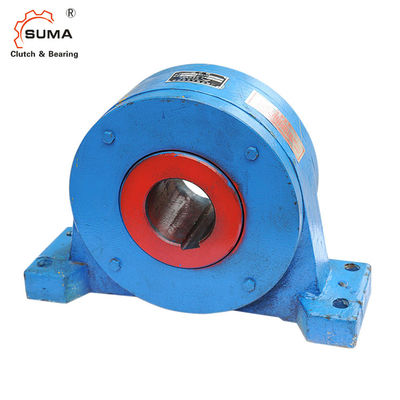

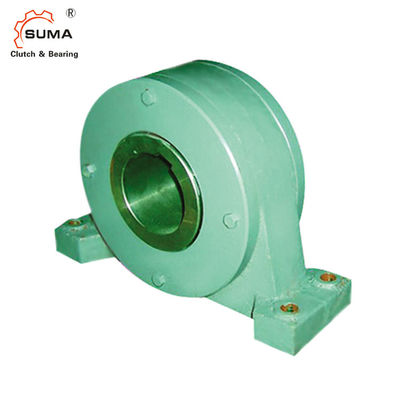

Imagen del transporte del tope de GN
Uso del transporte del tope de GN
