Transporte del embrague de la leva
>
|
| Lugar de origen | China |
| Nombre de la marca | SUMA |
| Certificación | ISO SGS |
| Número de modelo | MI20S |

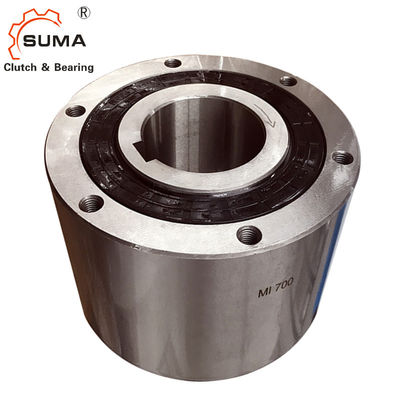

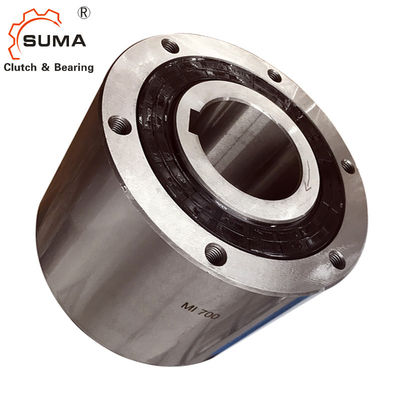

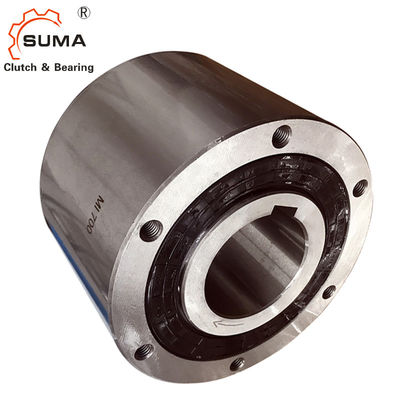

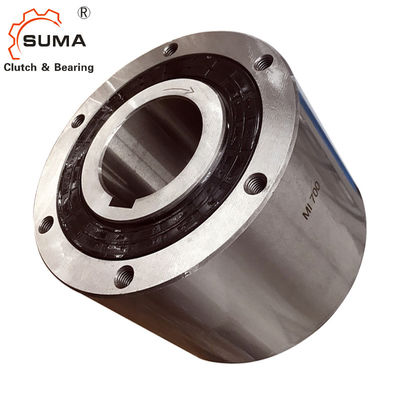

La leva del tope de la manera del MI 20S 300RPM uno anda sin embragar el embrague
Características
1. Las levas especialmente tratadas se utilizan para alcanzar mejor
lleve la resistencia.
2. Impulsión de alimentación para las máquinas de bolso-fabricación o
máquinas que arrollan
Datos técnicos
| Artículo | MI20S |
| Precisión | P6 |
| Tipo | leva |
| Tamaño de diámetro interior (milímetros) | 20 |
| Raza externa (milímetros) | 80 |
| Esfuerzo de torsión (KN) | 43,1 |
| Sobrante máximo de la raza interna (ciclo/minuto) | 300 |
| Esfuerzo de torsión de la fricción (nanómetro) | 0,29 |
| Peso (kilogramos) | 1,9 |
| Paquete | Caja del cartón/caja de madera |
| Plazo de expedición | 7-10 días después de la orden confirmada |
| Condiciones de pago | L/C, T/T, D/P, D/A, Western Union |
Dimensiones y capacidades
| Modelo | Esfuerzo de torsión Capacidad (Nanómetro) |
Máximo. Indexación de direcciones (ciclo/minuto) |
Fricción Esfuerzo de torsión (Nanómetro) |
Tamaño de diámetro interior | C | B | F |
E (M6) |
Aceite (mℓ) |
Peso (kilogramo) |
||
| Diámetro. (H7) |
Chavetera | |||||||||||
| MI20S | 43,1 | 300 | 0,29 | 20 | 6x2.8 | 67 | 65 | 80 | 30 | 55 | 45 | 1,9 |
| MI30S | 196 | 300 | 1,08 | 30 | 10x3.3 | 82 | 80 | 100 | 45 | 75 | 100 | 4 |
Montaje y acoplamiento
1. Al montar piñones o los engranajes a la raza externa, utilice la dimensión interna de la raza externa (dimensionE) para hacer un reborde de centro en el piñón o el engranaje. Entonces ate firmemente con los pernos de la resistencia a la tensión 10,9 o mayor a los agujeros golpeados ligeramente en la raza externa. La tolerancia recomendada entre el engranaje y el reborde de centro montados es f7.
2. La tolerancia recomendada del eje es h6 o h7.
3. Utilice siempre una llave paralela, y no utilice una llave afilada. Una reunión dominante paralela ISO R773 (estruendo 6885,1)
se recomienda. Asegúrese de que no haya juego lateral entre la llave y las chaveteras. Instale una placa de extremo en la cara de la raza interna
4. Al insertar el eje, aplique la presión solamente a la cara de la raza interna solamente.
5. Vea la “lubricación y el mantenimiento” en la página 79.
