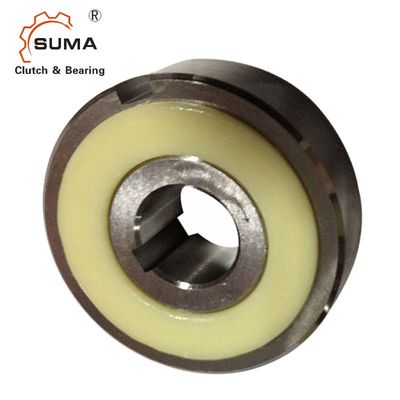

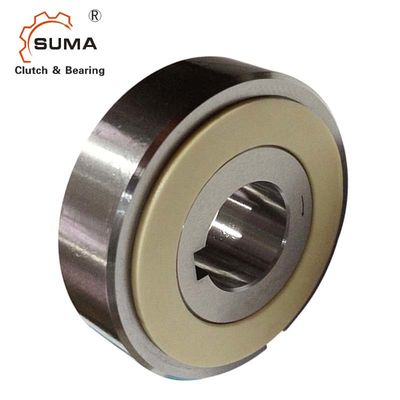

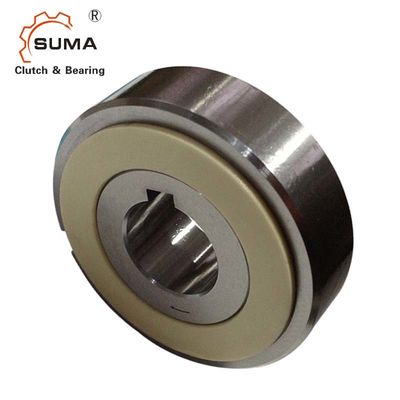

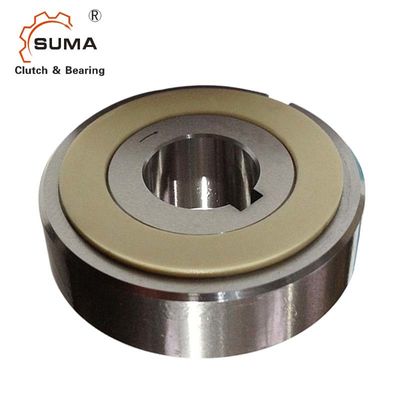

LD04 transporte especial del embrague de la leva de la horquilla de retención de la manera de la grasa uno
Dimensiones y capacidades
Modelo |
Esfuerzo de torsión Capacidad (Nanómetro) |
Fricción Esfuerzo de torsión (Nanómetro) |
Máximo. Sobrante (r/min) |
minuto) |
Max.Radial Carga cuándo Sobrante (kgf) |
Tamaño de diámetro interior |
B |
C |
D |
E |
Raza externa Chavetera |
Peso (kilogramo) |
||
Raza interna | Diámetro. (H7) |
Llave manera |
||||||||||||
LD04 | 5,88 | 0,2 | 300 | 100 | 20 | 10 | 4x1.5 | 19,5 | 23,9 | 24 | 47 -0,014 -0,039 |
40 | 5x3 | 0,25 |
LD05 | 9,8 | 0,29 | 300 | 100 | 30 | 14 | 5x2 | 19,5 | 23,9 | 24 | 52 -0,017 -0,042 |
45 | 5x3 | 0,3 |
LD06 | 19,6 | 0,29 | 200 | 100 | 50 | 20 | 5x2 | 19,5 | 23,9 | 24 | 62 -0,017 -0,042 |
52 | 7x4 | 0,4 |
LD07 | 29,4 | 0,39 | 200 | 100 | 70 | 25 | 7x3 | 19,5 | 23,9 | 24 | 72 -0,017 -0,042 |
62 | 7x4 | 0,55 |
LD08 | 49 | 0,49 | 200 | 100 | 80 | 30 | 7x3 | 19,5 | 23,9 | 24 | 82 -0,017 -0,042 |
70 | 10x4.5 | 0,65 |
Montaje y acoplamiento
Instalación y uso
1. el embrague de la leva de la serie del LD prelubricated con la grasa especial y es pronto para usar.
No se requiere ningún lubricante adicional.
2. Al instalar el embrague en el eje, presione la raza interna del embrague levemente con un martillo suave prevenir el embrague
Raza externa de deslizarse lejos de la raza interna.
3. esté seguro de atar la placa. Esto evita que la raza externa se deslice lejos de la raza interna. See recomendó
Dimensiones de la placa enumerada a la derecha.
4. Para la lubricación, cubra la placa y el metal empujado con la grasa.
5. Nunca aplique las cargas empujadas al embrague. Otros dispositivos se deben proporcionar para tomar las cargas empujadas aplicadas al embrague.
6. la llave debe estar de acuerdo con JIS B1301-1959.
7. Los diámetros interiores de la polea, del piñón, del etc., deben tener una tolerancia de H6 o de H7.
