Transporte del embrague de la leva
>
|
| Lugar de origen | China |
| Nombre de la marca | SUMA |
| Certificación | ISO SGS |
| Número de modelo | MX22 |

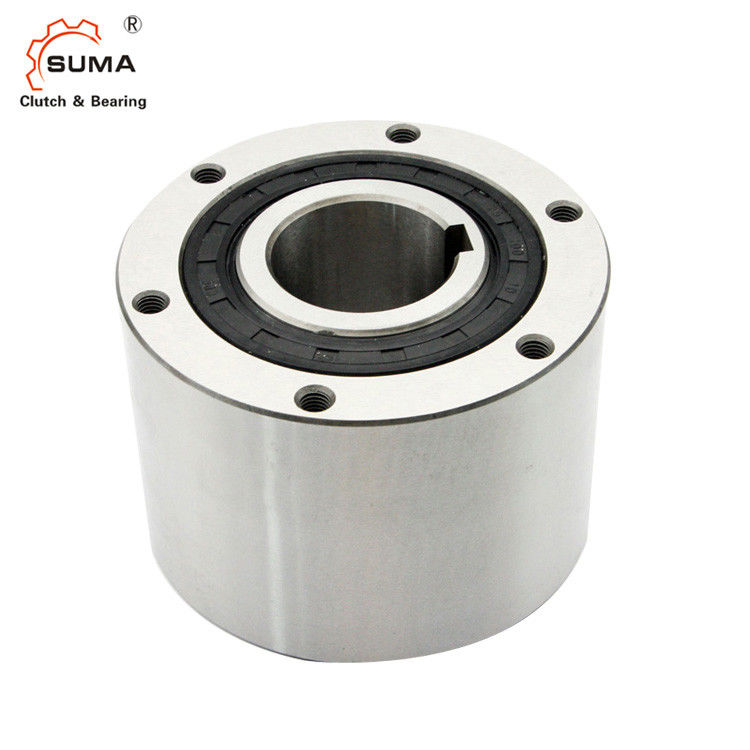

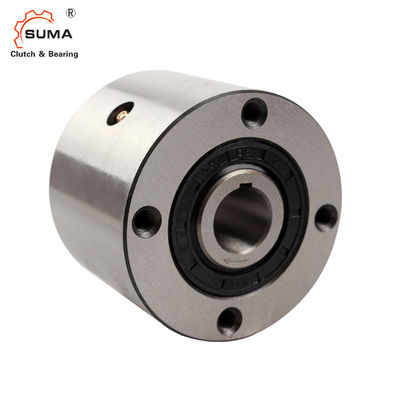

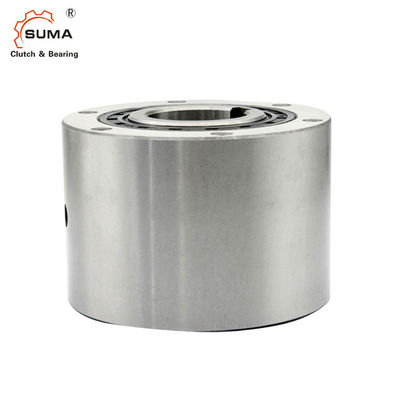

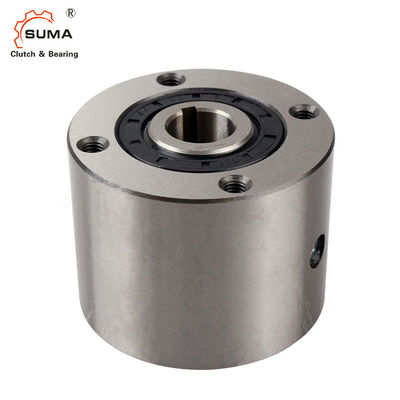

El ajuste de prensa MX22 80M M anda sin embragar el transporte del embrague de la leva 1200RPM
Al montar el embrague en un eje, aplique la presión al extremo de la raza interna del embrague, pero nunca a la raza externa.
La selección apropiada del embrague de la leva proporciona funcionamiento que pone en un índice exacto. Un sistema de frenado y un dispositivo backstopping se pueden también requerir para un funcionamiento más exacto.
La tolerancia del diámetro interior del eje debe ser H6 o H7.
Dimensiones y capacidades
| Modelo | Esfuerzo de torsión Capacidad |
Máximo. Indexación de direcciones |
Tamaño de diámetro interior | B (h7) |
C | PCD D |
E | F | S |
Lubricación Echada |
Inercia Interno Raza |
Fricción Esfuerzo de torsión |
Aceite | Peso | ||
| Diámetro. | Chavetera | |||||||||||||||
| (N·m) | (ciclo/minuto) | (kilogramo·m2) | (N·m) | (ml) | (kilogramo) | |||||||||||
| MX22 | 78,4 | 1200 | 22 | 6 × 2,8 | 80 | 95 | 77 | 80 | 12 | 35 | 16 | M6XP1.0 | 0,00015 | 0,47 | 80 | 3,3 |
| MX35 | 235 | 1200 | 35 | 10 ×33 | 90 | 125 | 87 | 110 | 12 | 50 | 16 | M6XP1.0 | 0,000625 | 1,36 | 110 | 6,4 |
| MX50 | 441 | 1200 | 50 | 14 × 3,8 | 100 | 155 | 97 | 140 | 14 | 70 | 16 | M8XP1.25 | 0,00275 | 2,68 | 190 | 10,6 |
| MX70 | 784 | 1200 | 70 | 20 ×4.9 | 127 | 200 | 124 | 180 | 15 | 100 | 20 | M8XP1.25 | 0,013 | 5,15 | 340 | 21,3 |
Montaje y acoplamiento
Instalación y uso
1. Para la instalación, inserte el embrague en el diámetro interior del eje de una polea, de un engranaje, o de un brazo de esfuerzo de torsión y atornillar los pernos (alta tensión) en la cara de los agujeros golpeados ligeramente al final del embrague. Vea el ejemplo a la derecha.
2. Un ajuste de prensa se requiere para los embragues de la serie del MX para poner en un índice usos, pero no excede 0,025 milímetros cuando colocación de prensa.
3. ajuste el lado de la llave para caber la chavetera firmemente, pero permita una liquidación entre el top de la llave y la chavetera.
