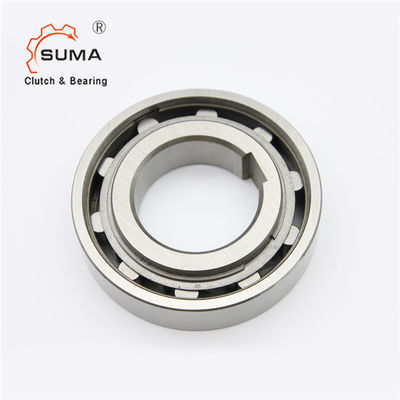

El embrague del tope de la serie US55 AS55 de los E.E.U.U. anda sin embragar el rodamiento de rodillos
Características
La serie de los E.E.U.U. anda sin embragar no es egocentrista. Por lo tanto se requiere para poner uno o dos transportes al lado de anda sin embragar de modo que la raza externa pueda girar centralmente a la raza interna.
Los E.E.U.U. andan sin embragar tienen rodamientos con las mismas dimensiones que los 62. Serie.
Las fuerzas del esfuerzo de torsión se transmiten del eje a la raza interna mediante una llave y de la raza externa al asiento mediante un ajuste de interferencia en la tolerancia r6 del diámetro externo.
La tolerancia del eje debe ser h6 o j7; las tolerancias para el asiento deben ser H7 o J6.
Antes de ser puesto sobre el servicio, anda sin embragar debe ser lubricado con el siguiente conveniente de los lubricantes
instrucciones dadas en la página 12. La lubricación del aceite es esencial cuando un número elevado de rotaciones en neutral se alcanza.
Dimensiones y capacidades
Tipo | Tamaño |
TKN1) |
Sobrante de velocidades |
Peso
|
Esfuerzo de torsión de la fricción | |||||||
LOS E.E.U.U. (NSS) | dH7 | nimax2) | namax3) | Dr6 | D5 | L | s | e | f | TR | ||
[milímetro] | [Nanómetro] | [min-1] | [min-1] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [kilogramo] | [Ncm] | |
6 | 2,1 | 5000 | 7500 | 19 | 15,8 | 6 | 0,3 | 0,6 | 0,3 | 0,01 | 0,18 | |
8 | 3,8 | 4300 | 6500 | 24 | 20 | 8 | 1,3 | 0,6 | 0,6 | 0,02 | 0,24 | |
10 | 6,8 | 3500 | 5200 | 30 | 25,9 | 9 | 1,3 | 0,6 | 0,6 | 0,03 | 0,36 | |
12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1,3 | 0,6 | 0,6 | 0,04 | 0,48 | |
15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1,4 | 0,6 | 0,6 | 0,05 | 0,7 | |
20 | 40 | 2200 | 3300 | 47 | 40 | 14 | 2,4 | 0,8 | 0,8 | 0,12 | 1,4 | |
25 | 56 | 1900 | 2900 | 52 | 45,9 | 15 | 2,4 | 0,8 | 0,8 | 0,14 | 2,4 | |
30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2,4 | 0,8 | 1 | 0,22 | 7,8 | |
35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2,5 | 0,8 | 1 | 0,31 | 9 | |
40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2,5 | 0,8 | 1 | 0,39 | 10 | |
45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2,5 | 1,2 | 1 | 0,44 | 11 | |
50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2,5 | 1,2 | 1 | 0,49 | 13 | |
55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2,5 | 1,2 | 1 | 0,66 | 14 | |
60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2,5 | 1,2 | 1,5 | 0,81 | 26 | |
80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2,5 | 1,2 | 1,5 | 1,41 | 58 |
NOTAS:
AS6 sin la chavetera. ØD = -0-0,009
Chavetera AS8-12 al estruendo 6885,1.
Otros tamaños al estruendo 6885,3
1) × máximo 2 T de T = KN
2) sobrantes de la raza interna
3) sobrantes externos de la raza
Las dimensiones de montaje son idénticas a la serie 62 de los rodamientos
Montaje de ejemplo
