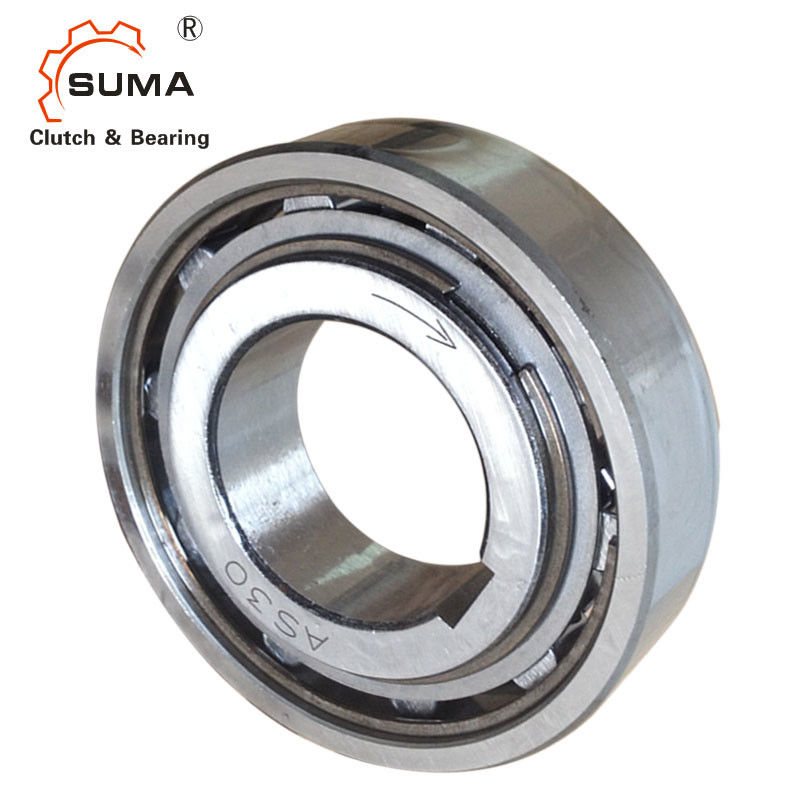

Tipo embrague del rodillo NSS50 de la manera de GCr15 1500RPM uno

Informacion basica
Lugar de origen: China
Nombre de la marca: SUMA
Certificación: ISO SGS
Número de modelo: AS50 NSS50
Cantidad de orden mínima: 1
Precio: USD150-USD200 PER PIECE
Detalles de empaquetado: Caja del cartón
Tiempo de entrega: 10-15 días
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union, Paypal
Capacidad de la fuente: 1000pcs por mes
Nombre de producto: Embrague del rodillo que lleva AS50 NSS50 Material: GCr15 que lleva el acero
Capacidad del esfuerzo de torsión: 230Nm Velocidad de rotación: 1500RPM
PESO DE UNIDAD: 0.49kg Garantía: 1 año
TAMAÑO: 50*90*20m m OEM: acepte
Alta luz:

Embrague de la manera NSS50 uno

,

Embrague de la manera 1500RPM uno

,

Rodamiento de rodillos de la manera NSS50 uno

  Tipo embrague del rodillo NSS50 de la manera de GCr15 1500RPM uno

Características

El tipo es TAN un tipo del rodillo anda sin embragar el no-transporte apoyado. Los transportes se requieren para apoyar cargas axiales y radiales. La lubricación y el lacre se deben también proporcionar por la instalación. Nominales fuera de dimensiones son lo mismo que series 62… rodamientos.
Un arreglo típico es instalar este tipo junto a un transporte de la serie 62 dentro de las mismas tolerancias de la ubicación, como se muestra en la página siguiente. La raza interna se cierra al eje (excepto diámetro interior de 6 milímetros).
La raza externa tiene una tolerancia positiva r6 para dar un ajuste de prensa en una vivienda H7. La vivienda externa debe ser bastante fuerte
Para no ampliarse después de asamblea. Este diseño puede aceptar un desalineamiento axial de la raza interna y externa del ± S/2.

Datos técnicos

Nombre de producto Un transporte del embrague del rodillo de la manera
Modelo AS50
Material GCr15
Capacidad del esfuerzo de torsión 230Nm
Diámetro interno 50m m
Diámetro externo 90m m
Grueso 20m m
Peso 0.49kg
Paquete Caja del cartón/caja de madera, polea, etc
Condiciones de pago TT. L/C, D/A, D/P, Western Union
Plazo de expedición 2-4 días para la muestra, 7 días para la orden grande

Dimensiones y capacidades



Tipo Tamaño



TKN1)

Sobrante de velocidades

Peso



Esfuerzo de torsión de la fricción
COMO (NSS) dH7 nimax2) namax3) Dr6 D5 L s e f TR
[milímetro] [Nanómetro] [min-1] [min-1] [milímetro] [milímetro] [milímetro] [milímetro] [milímetro] [milímetro] [kilogramo] [Ncm]
6 2,1 5000 7500 19 15,8 6 0,3 0,6 0,3 0,01 0,18
8 3,8 4300 6500 24 20 8 1,3 0,6 0,6 0,02 0,24
10 6,8 3500 5200 30 25,9 9 1,3 0,6 0,6 0,03 0,36
12 13 3200 4800 32 28 10 1,3 0,6 0,6 0,04 0,48
15 14 2800 4300 35 31 11 1,4 0,6 0,6 0,05 0,7
20 40 2200 3300 47 40 14 2,4 0,8 0,8 0,12 1,4
25 56 1900 2900 52 45,9 15 2,4 0,8 0,8 0,14 2,4
30 90 1600 2400 62 55 16 2,4 0,8 1 0,22 7,8
35 143 1300 2000 72 64 17 2,5 0,8 1 0,31 9
40 185 1200 1800 80 72 18 2,5 0,8 1 0,39 10
45 218 1000 1600 85 77 19 2,5 1,2 1 0,44 11
50 230 950 1500 90 82 20 2,5 1,2 1 0,49 13
55 308 800 1300 100 90 21 2,5 1,2 1 0,66 14
60 508 700 1100 110 100 22 2,5 1,2 1,5 0,81 26
80 1063 600 900 140 128 26 2,5 1,2 1,5 1,41 58

COMO .jpg

NOTAS:
AS6 sin la chavetera. ØD = -0-0,009
Chavetera AS8-12 al estruendo 6885,1.
Otros tamaños al estruendo 6885,3
1) × máximo 2 T de T = KN
2) sobrantes de la raza interna
3) sobrantes externos de la raza
Las dimensiones de montaje son idénticas a la serie 62 de los rodamientos

Montaje de ejemplo

COMO .jpg

Imágenes

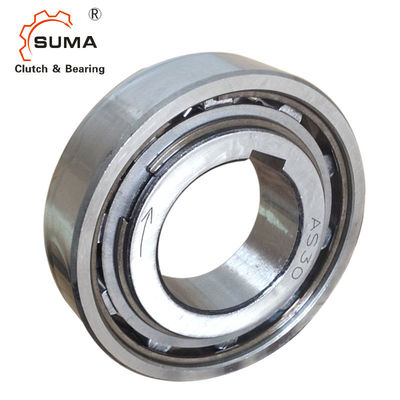

  Tipo embrague del rodillo NSS50 de la manera de GCr15 1500RPM uno 2

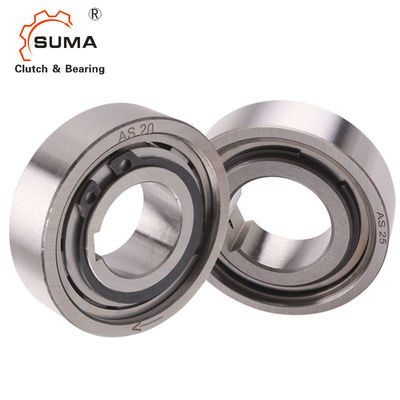

Tipo embrague del rodillo NSS50 de la manera de GCr15 1500RPM uno 3
