Transporte del embrague del rodillo
>
|
| Lugar de origen | China |
| Nombre de la marca | SUMA |
| Certificación | ISO SGS |
| Número de modelo | AL15 ALP15 |

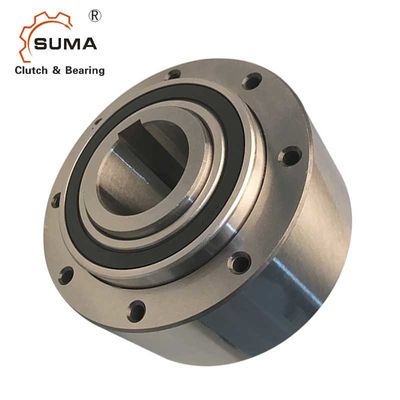

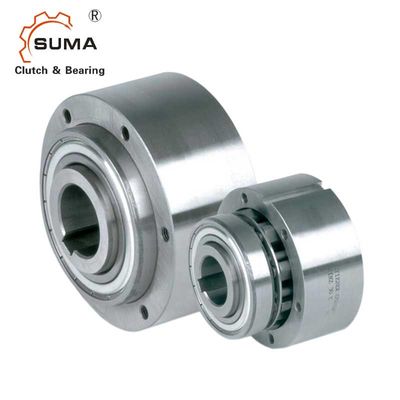

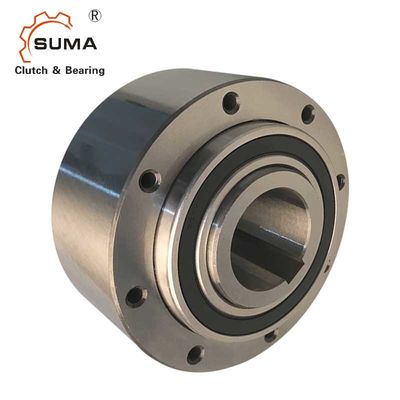

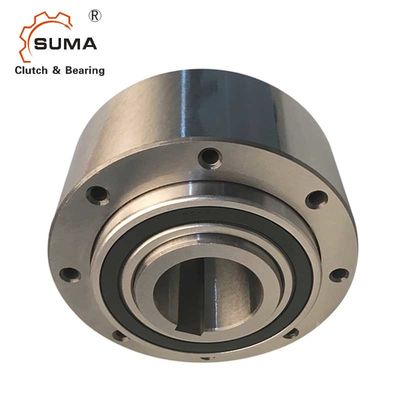

La tolerancia de AL15 ALP15 H7 anda sin embragar el transporte del embrague del rodillo
Características
Mecanografía el AL, MONTAÑA son tipo del rodillo anda sin embragar. Estas unidades son parte del sistema modular. Son el llevar apoyado, usando dos 160. transportes de la serie, y requerir la lubricación del aceite. Estas unidades se pueden utilizar en los diseños que proporcionan la lubricación del aceite y que la sellan como en el ejemplo a la vuelta.
Los transportes no deben ser subrayados axialmente. Típicamente, los tipos AL, MONTAÑA se utilizan con las cubiertas estándar que se diseñan para transmitir el esfuerzo de torsión, y proporcionan la lubricación y el aislamiento del aceite. Estas cubiertas se utilizan generalmente en pares según las combinaciones mostradas en las páginas siguientes.
La raza externa del modelo del AL es llana recibir y centrar cualquier componente agujereado a la tolerancia H7. El esfuerzo de torsión es transmitido por los pernos a través de la tapadera en este caso.
Mecanografía el AL, MONTAÑA son idéntico salvo que el tipo MONTAÑA tiene una chavetera en el diámetro exterior para transmitir el esfuerzo de torsión.
Dos sellos de papel se entregan con cada unidad que se colocará entre la raza y las tapaderas externas.
Dimensiones y capacidades
| Tipo | Tamaño | Sobrante de velocidad | Número | Peso | Esfuerzo de torsión de la fricción | |||||||
| AL MONTAÑA |
dH7 | nimax2) | namax3) | Dh7 | D2 | z | L1 | L4) | B | T1 | TR | |
| [milímetro] | [min-1] | [min-1] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [kilogramo] | [Ncm] | ||
| 12 | 4000 | 7200 | 62 | 20 | 3 | 42 | 20,3 | 27 | 2,4 | 0,5 | 3,4 | |
| 15 | 3600 | 6500 | 68 | 25 | 3 | 52 | 30,3 | 34,1 | 2,9 | 0,8 | 4,1 | |
| 20 | 2700 | 5600 | 75 | 30 | 4 | 57 | 34,3 | 39,1 | 3,5 | 1 | 8 | |
| 25 | 2100 | 4500 | 90 | 40 | 6 | 60 | 37,3 | 42,1 | 4,1 | 1,5 | 14 | |
| 30 | 1700 | 4100 | 100 | 45 | 6 | 68 | 44,3 | 49,1 | 4,1 | 2,2 | 23 | |
| 35 | 1550 | 3800 | 110 | 50 | 6 | 74 | 48,3 | 54,1 | 4,7 | 3 | 60 | |
| 40 | 1150 | 3400 | 125 | 55 | 6 | 86 | 56,3 | 62,1 | 4,9 | 4,6 | 72 | |
| 45 | 1000 | 3200 | 130 | 60 | 8 | 86 | 56,3 | 62,1 | 5,5 | 4,7 | 140 | |
| 50 | 800 | 2800 | 150 | 70 | 8 | 92 | 63,3 | 69,1 | 5,5 | 7,2 | 180 | |
| 55 | 750 | 2650 | 160 | 75 | 8 | 104 | 67 | 73,1 | 6,2 | 8,6 | 190 | |
| 60 | 650 | 2450 | 170 | 80 | 10 | 114 | 78 | 84 | 6,8 | 10,5 | 240 | |
| 70 | 550 | 2150 | 190 | 90 | 10 | 134 | 95 | 103 | 7,4 | 13,5 | 320 | |
| 80 | 500 | 1900 | 210 | 105 | 10 | 144 | 100 | 108 | 8,5 | 18,2 | 330 | |
| 90 | 450 | 1700 | 230 | 120 | 10 | 158 | 115 | 125 | 8,7 | 28,5 | 650 | |
| 100 | 350 | 1450 | 270 | 140 | 10 | 182 | 120 | 131 | 9,9 | 42,5 | 830 | |
| 120 | 250 | 1250 | 310 | 160 | 12 | 202 | 140 | 152 | 11,1 | 65 | 1080 | |
| 150 | 200 | 980 | 400 | 200 | 12 | 246 | 180 | 196 | 12,3 | 138 | 1240 | |
| 200 | 150 | 750 | 520 | 260 | 18 | 326 | 240 | 265 | 15 | 315 | 3800 | |
| 250 | 120 | 620 | 610 | 320 | 20 | 396 | 300 | 330 | 15 | 512 | 6100 | |
| ALM | 25 | 2100 | 2800 | 90 | 40 | 6 | 60 | 37,3 | 42,1 | 4,1 | 1,7 | 22 |
| 30 | 1700 | 2500 | 100 | 45 | 6 | 68 | 44,3 | 49,1 | 4,1 | 2,5 | 37 | |
| 35 | 1550 | 2400 | 110 | 50 | 6 | 74 | 48,3 | 54,1 | 4,7 | 3,2 | 66 | |
NOTAS
1) × máximo 2 T de T = KN
” Refiera a la página de selección 10 a 13
2) sobrantes de la raza interna, valores sin sellos del labio
3) sobrantes externos de la raza
Chavetera al estruendo 6885,1
4) la dimensión L incluye hasta la talla 50 la cada uno
sellos de papel gruesos de 0,25 milímetros que se situarán en ambas caras
” Refiera al montaje y a las instrucciones del mantenimiento
página 16 a 19
