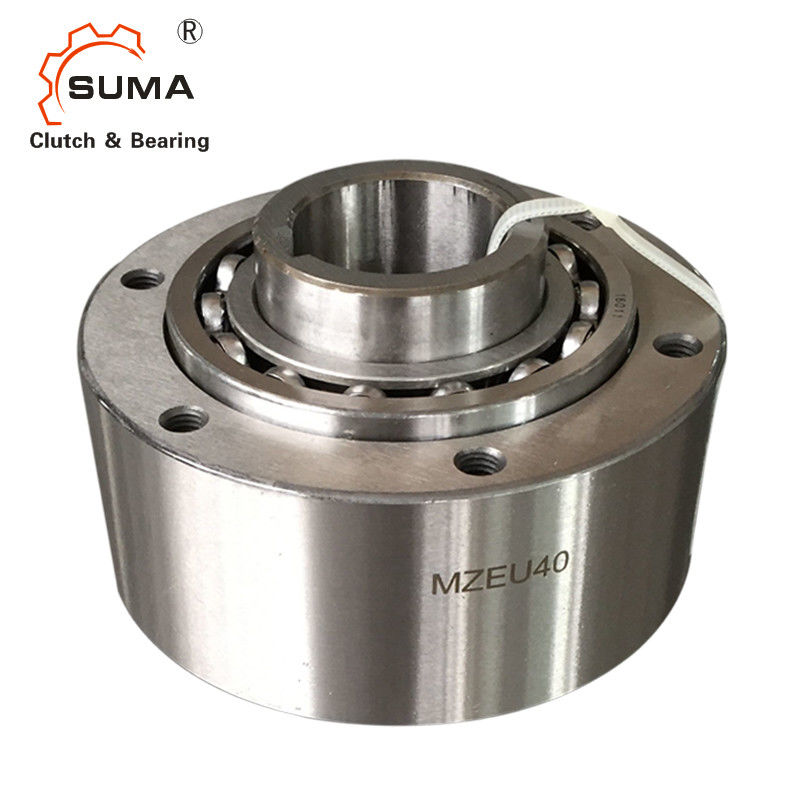

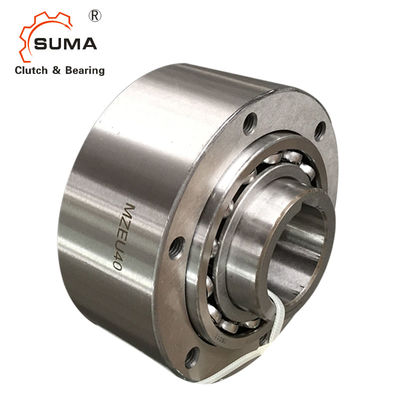

Tolerancia GCr15 de MZEU H7 735 rodamientos de rodillos de acero del nanómetro
1. No modelo. MZEU12 a MZEU80 pre-se engrasan y no requieren ninguna lubricación. La gama de temperaturas operativa es – 40°C a +40°C. modelan No. MZEU90 a MZEU150 requieren la lubricación del aceite.
2. modelo No. MZEU12 a los piñones MZEU80 y a otros factores que transmiten del esfuerzo de torsión se puede utilizar con el reborde estándar. Refiera al ejemplo 1. de la instalación.
3. Recomendamos una tolerancia del eje de h7, y la chavetera del ISO R773 (estruendo 6885,1) es estándar.
4. Recomendamos una tolerancia de E H7 para el piñón y otras piezas.
5. limpie la superficie de ambos extremos de la raza externa y de las superficies de contacto del reborde, del piñón y de las otras piezas.
6. Para No modelo. MZEU90 a MZEU150, aplican el pegamento del sello a la superficie de la raza externa en ambos extremos.
7. Compruebe la dirección de la rotación.
Dimensiones y capacidades
Modelo |
Esfuerzo de torsión Capacidad |
Max. Overrunning |
Fricción Esfuerzo de torsión |
Tamaño de diámetro interior |
Chavetera |
B |
C |
D |
E |
F |
G |
H-J |
K |
L |
Peso |
||
N·m | r/min | r/min | N·m | H7 | Raza interna | h7 | PCD | C | (kilogramo) | ||||||||
MZEU 12 (k) | 60 | 2.000 | 1.000 | 0,20 | 12 | 4X1.8 | 42 | 62 | 20 | 51 | 42 | 20 | 27 | 3 - 05,5 | - | 0,8 | 0,5 |
MZEU 15 (k) | 100 | 1.800 | 900 | 0,20 | 15 | 5X2.3 | 52 | 68 | 28 | 56 | 47 | 25 | 32 | 3 - M5 | 8 | 0,8 | 0,8 |
MZEU 20 (k) | 245 | 1.600 | 700 | 0,29 | 20 | 6X2.8 | 57 | 75 | 34 | 64 | 55 | 30 | 39 | 4 - M5 | 8 | 0,8 | 1,2 |
MZEU 25 (k) | 425 | 1.600 | 600 | 0,33 | 25 | 8X3.3 | 60 | 90 | 35 | 78 | 68 | 40 | 40 | 4 - M6 | 10 | 0,8 | 1,8 |
MZEU 30 (k) | 735 | 1.500 | 500 | 0,39 | 30 | 8X3.3 | 68 | 100 | 43 | 87 | 75 | 45 | 48 | 6 - M6 | 10 | 1,0 | 2,6 |
MZEU 35 (k) | 1.015 | 1.400 | 300 | 0,49 | 35 | 10X3.3 | 74 | 110 | 45 | 96 | 80 | 50 | 51 | 6 - M6 | 12 | 1,0 | 3,2 |
MZEU 40 (k) | 1.350 | 1.400 | 300 | 0,59 | 40 | 12X3.3 | 86 | 125 | 53 | 108 | 90 | 55 | 59 | 6 - M8 | 14 | 1,3 | 4,8 |
MZEU 45 (k) | 1.620 | 1.400 | 300 | 0,69 | 45 | 14X3.8 | 86 | 130 | 53 | 112 | 95 | 60 | 59 | 8 - M8 | 14 | 1,3 | 6,2 |
MZEU 50 (k) | 2.070 | 1.300 | 250 | 0,79 | 50 | 14X3.8 | 94 | 150 | 64 | 132 | 110 | 70 | 72 | 8 - M8 | 14 | 1,3 | 8,2 |
MZEU 55 (k) | 2.400 | 1.300 | 250 | 0,88 | 55 | 16X4.3 | 104 | 160 | 66 | 138 | 115 | 75 | 72 | 8 - M10 | 16 | 1,5 | 9,5 |
MZEU 60 (k) | 2.950 | 1.200 | 250 | 0,98 | 60 | 18X4.4 | 114 | 170 | 78 | 150 | 125 | 80 | 89 | 10 - M10 | 16 | 1,5 | 12,3 |
MZEU 70 (k) | 4.210 | 1.100 | 250 | 1,27 | 70 | 20X4.9 | 134 | 190 | 95 | 165 | 140 | 90 | 108 | 10 - M10 | 16 | 1,8 | 18,1 |
MZEU 80 (k) | 5.170 | 800 | 200 | 1,38 | 80 | 22X5.4 | 144 | 210 | 100 | 185 | 160 | 105 | 108 | 10 - M10 | 16 | 1,8 | 23,1 |
MZEU 90 (k) | 12.000 | 450 | 150 | 4,70 | 90 | 25X5.4 | 158 | 230 | 115 | 206 | 180 | 120 | 125 | 10 - M12 | 20 | 2,0 | 28,1 |
MZEU100 (k) | 17.600 | 400 | 130 | 5,39 | 100 | 28X6.4 | 182 | 270 | 120 | 240 | 210 | 140 | 131 | 10 - M16 | 24 | 2,0 | 46,3 |
MZEU130 (k) | 24.500 | 320 | 110 | 6,76 | 130 | 32X7.4 | 212 | 310 | 152 | 278 | 240 | 160 | 168 | 12 - M16 | 24 | 2,5 | 70,2 |
MZEU150 (k) | 33.800 | 240 | 80 | 8,13 | 150 | 36X8.4 | 246 | 400 | 180 | 360 | 310 | 200 | 194 | 12 - M20 | 32 | 2,5 | 146,3 |
Montaje y acoplamiento
Al instalar los rebordes estándar, los piñones y el otro equipo al embrague los caben alrededor de los transportes y atornillan los pernos en ambos extremos de la raza externa.
Instalando el reborde y el piñón en el lado opuesto, la dirección de la rotación puede ser cambiada.
Al montar el embrague sobre el eje, aplique la presión a la raza interna pero nunca a la raza externa.
Para los usos que ponen en un índice de alta velocidad (más de 50 c/m) que un tipo fuerte de la primavera isrecommended.
Modelo no.
raza interna de q
raza externa de w
leva de e
primavera de r
el llevar de t
placa lateral de y
MZEU K
Ninguna marca: Ninguna chavetera en la raza externa.
K: Chavetera en la raza externa.
