La manera de FPD453Z FPD463Z FPD473Z uno anda sin embragar sobrando el transporte del embrague
Características
Transporte: Ande sin embragar el embrague incluye los rodamientos de la bola y de rodillos. El soporte de rodadura externo adicional no es necesario.
Fijación de la dirección con abrazadera: La flecha en el anillo interno señala la dirección de fijación con abrazadera del anillo interno.
Temperatura de funcionamiento: 100° máximo C
Lubricación: Lubricación operativa del aceite del curso de la vida
Tolerancias de la instalación: Eje h5; eje H6
Piezas de acoplamiento
El endurecimiento y el pulido de las piezas de acoplamiento no es necesarios. Limpie a fondo (engrasar libremente) las piezas de acoplamiento cerca de andan sin embragar el embrague así como ande sin embragar los anillos del embrague antes de hacer el ajuste de prensa.
Componentes
Ande sin embragar FE 400 Z del elemento del parte movible del embrague ·
Ajuste externo interno de acero, endurecido y de tierra el llevar de los anillos del anillo de prensa del ajuste del anillo de prensa ·
Rodamientos integrados ·
Rodamiento de rodillos RL 400 ·
Lubricación del aceite del curso de la vida de la lubricación ·
Datos técnicos
Dimensiones y capacidades
Modelo | d | D | W | Tnom | nmax | Cdyn. | Cstat. | Peso | Artículo no. |
[milímetro] | [milímetro] | [milímetro] | [Nanómetro] | [RPM] | [N] | [N] | [kilogramo] | ||
FPD 427 M | 15 | 31 | 34 | 94 | 2.000 | 7.679 | 6.397 | 0,09 | 306516 |
FPD 427 Z | 15 | 31 | 34 | 84 | 2.000 | 7.679 | 6.397 | 0,09 | 306517 |
FPD 432 M | 20 | 36 | 34 | 133 | 1.800 | 8.104 | 7.241 | 0,12 | 306518 |
FPD 432 Z | 20 | 36 | 34 | 121 | 1.800 | 8.104 | 7.241 | 0,12 | 306519 |
FPD 437 M | 25 | 41 | 34 | 176 | 1.700 | 9.201 | 8.142 | 0,15 | 306520 |
FPD 437 Z | 25 | 41 | 34 | 160 | 1.700 | 9.201 | 8.142 | 0,15 | 306521 |
FPD 442 M | 30 | 46 | 34 | 223 | 1.500 | 10.247 | 10.708 | 0,18 | 300696 |
FPD 442 Z | 30 | 46 | 34 | 208 | 1.500 | 10.247 | 10.708 | 0,18 | 300697 |
FPD 448 M | 35 | 53 | 34 | 286 | 1.300 | 11.642 | 13.440 | 0,23 | 306524 |
FPD 448 Z | 35 | 53 | 34 | 262 | 1.300 | 11.642 | 13.440 | 0,23 | 306525 |
FPD 453 M | 40 | 58 | 34 | 343 | 1.200 | 11.417 | 13.577 | 0,26 | 300702 |
FPD 453 Z | 40 | 58 | 34 | 314 | 1.200 | 11.417 | 13.577 | 0,26 | 300700 |
FPD 463 M | 50 | 68 | 34 | 461 | 1.100 | 13.070 | 17.063 | 0,34 | 306534 |
FPD 463 Z | 50 | 68 | 34 | 428 | 1.100 | 13.070 | 17.063 | 0,34 | 306535 |
FPD 473 M | 60 | 78 | 34 | 588 | 1000 | 14128 | 19896 | 0,41 | 306536 |
FPD 473 Z | 60 | 78 | 34 | 543 | 1000 | 14128 | 19896 | 0,41 | 306537 |

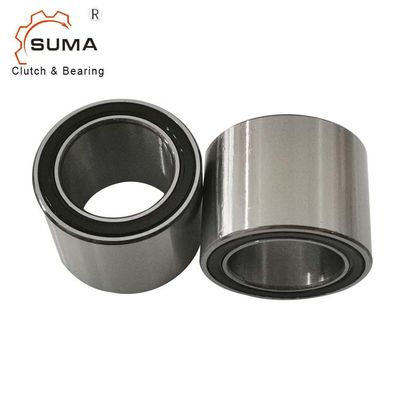

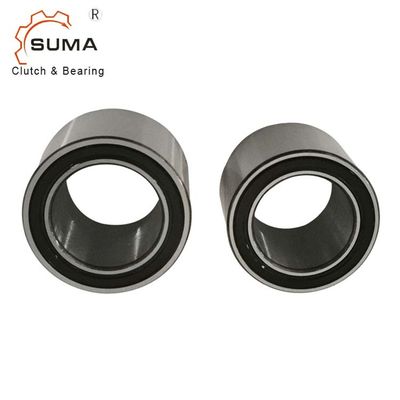

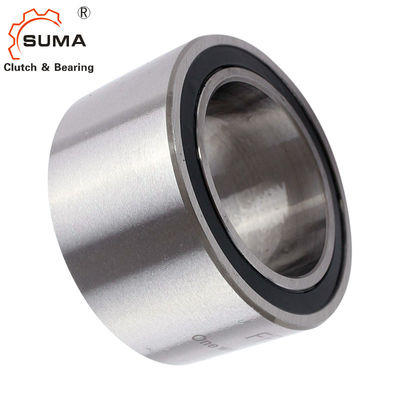

Imágenes
