Transporte del embrague de horquilla de retención
>
|
| Lugar de origen | China |
| Nombre de la marca | SUMA |
| Certificación | ISO SGS |
| Número de modelo | BWX13143A |

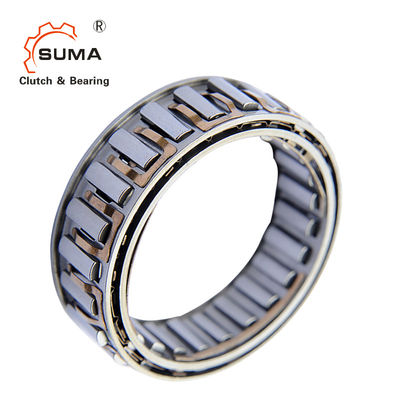

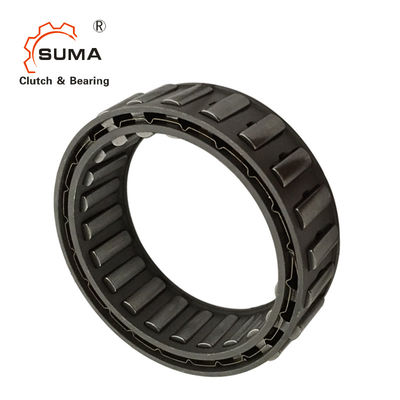

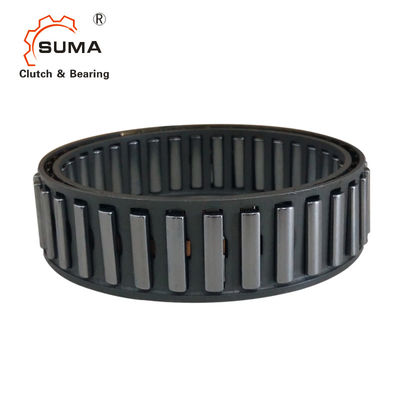

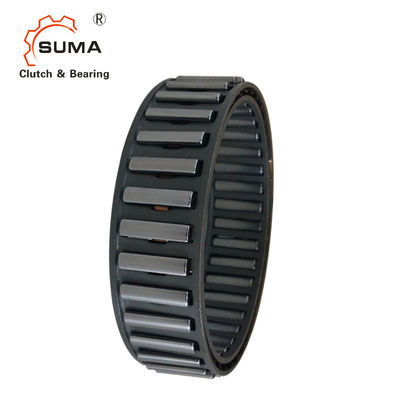

Horquilla de retención 120Nm de la manera de BWX13143A uno que sobra la leva del embrague
Características
La jaula anda sin embragar BWX es horquilla de retención anda sin embragar para ser instalada entre los anillos internos y externos cliente-proveídos.
Anda sin embragar BWX se utilizan como:
Topes del ➧
➧ que sobra los embragues
La indexación de direcciones del ➧ anda sin embragar
Esfuerzos de torsión nominales hasta 4 900 nanómetro.
Retirada
Cuando el anillo externo está girando la fuerza centrífuga hace las horquillas de retención quitar de la raza interna. Esto reduce desgaste durante la operación que anda sin embragar.
Acoplamiento
Cuando el anillo externo está girando la fuerza centrífuga presiona las horquillas de retención contra el anillo interno. Esto aumenta la capacidad de las horquillas de retención de enganchar inmediatamente cuando se aplica el esfuerzo de torsión.
Dimensiones y capacidades
| Ande sin embragar el tamaño | Orque nominal de t Manganeso Nanómetro |
J +0.008 -0.005 milímetros |
D ±0,013 milímetro |
B milímetro |
K milímetro |
Cantidad de las horquillas de retención | Tiras de la fricción Cantidad |
Clips del freno Cantidad |
Peso kilogramo |
| BWX133590A | 63 | 22.225 | 38.887 | 10,0 | 44,0 | 12 | 0,03 | ||
| BWX13143A | 120 | 27.767 | 44.425 | 13,5 | 51,0 | 14 | 0,06 | ||
| BWX133392 | 280 | 38.092 | 54.750 | 16,0 | 71,0 | 18 | 0,09 | ||
| BWX1310145 | 180 | 41.275 | 57.937 | 13,5 | 74,2 | 14 | 3 | 0,07 | |
| BWX132909A | 360 | 44.450 | 61.112 | 16,0 | 78,5 | 20 | 2 | 3 | 0,10 |
| BWX133339 | 310 | 49.721 | 66.383 | 13,5 | 85,0 | 22 | 2 | 4 | 0,09 |
| BWX1310003 | 310 | 49.721 | 66.383 | 13,5 | 85,0 | 22 | 4 | 0,09 | |
| BWX137222 | 570 | 49.721 | 66.383 | 19,0 | 85,0 | 22 | 0,12 | ||
| BWX1310445 | 400 | 54.765 | 71.427 | 13,5 | 91,7 | 24 | 0,09 | ||
| BWX1310172 | 540 | 54.765 | 71.427 | 16,0 | 91,7 | 24 | 0,12 | ||
| BWX1310226 | 520 | 54.765 | 71.427 | 16,0 | 91,7 | 24 | 2 | 4 | 0,12 |
| BWX136709 | 770 | 54.765 | 71.427 | 21,0 | 91,7 | 24 | 3 | 10 | 0,16 |
| BWX1310147 | 1 000 | 54.765 | 71.427 | 25,4 | 91,7 | 24 | 3 | 8 | 0,20 |
| BWX136324 | 600 | 57.760 | 74.427 | 19,0 | 95,0 | 26 | 0,14 | ||
| BWX1310080 | 670 | 72.217 | 88.882 | 13,5 | 115,0 | 30 | 4 | 0,12 | |
| BWX13168 | 1 300 | 72.217 | 88.882 | 21,0 | 115,0 | 30 | 0,20 | ||
| BWX134012 | 1 300 | 72.217 | 88.882 | 21,0 | 115,0 | 30 | 4 | 10 | 0,20 |
| BWX137322 | 2 000 | 79,6982 | 96.363 | 25,4 | 124,0 | 34 | 5 | 12 | 0,28 |
| BWX138316 | 2 960 | 83,5972 | 102.596 | 25,4 | 131,6 | 34 | 5 | 12 | 0,30 |
| BWX13261A1 | 1 600 | 103,2312 | 119.893 | 16,0 | 154,0 | 40 | 6 | 10 | 0,19 |
| BWX13236 | 1 700 | 117,3912 | 136.391 | 16,0 | 175,3 | 30 | 5 | 6 | 0,25 |
| BWX133403B | 4 900 | 123,8812 | 142.880 | 25,4 | 188,0 | 44 | 11 | 0,46 |
¡1 con esto ande sin embragar el reborde de centro de Sizethe de la jaula interna está en el lado derecho!
¡La tolerancia 2 del diámetro interno de la raza del anillo se puede aumentar en ±0,013 milímetro!
El esfuerzo de torsión nominal teórico solicita solamente concentricidad ideal entre el anillo interno y externo.
El esfuerzo de torsión transmisible máximo es 2 veces el esfuerzo de torsión nominal especificado. Véase la página 14 para la determinación del esfuerzo de torsión de la selección.
Montaje de ejemplo
La dirección lateral de la jaula Freewheels se puede efectuar por un hombro en el anillo externo o por los anillos de guardia o los discos del guardia que se fijan en el anillo externo. No debe haber socavas, hendiduras, hombros o chaflanes, o ninguna excentricidad cualesquiera, sobre el „B de la dimensión “. Para la facilidad de la asamblea recomendamos que las razas internas y externas estén chaflanadas en ángulo de 15 grados para los leghts de 3 milímetros.
Ejemplo para ordenar
Ejemplo para ordenar
Ande sin embragar el tamaño BWX 13143A, de tipo standard:
• BWX 13143A
Imágenes
Tiras de la fricción
Para reducir desgaste durante la operación que andaba sin embragar entre las horquillas de retención y la raza interna, las tiras de la fricción hicieron de la aleación de cobre desgaste-resistente del berilio se atan a la jaula interna. Esto da lugar a la fricción creciente entre la jaula interna y la raza interna. Esto contrarresta la activación individual durante la operación que anda sin embragar, la presión grandemente de reducción reby de la horquilla de retención de la horquilla de retención sobre la raza interna.
Clips del freno
Algunos andan sin embragar tamaños están disponibles con los clips del freno cabidos en la jaula externa para prevenir la rotación automática adicional de la jaula andan sin embragar la aceleración de du ring y la desaceleración rápidas del anillo externo (e.g en la indexación de direcciones anda sin embragar).
