Transporte del embrague del rodillo
>
|
| Lugar de origen | China |
| Nombre de la marca | SUMA |
| Certificación | ISO SGS |
| Número de modelo | ASK60 |

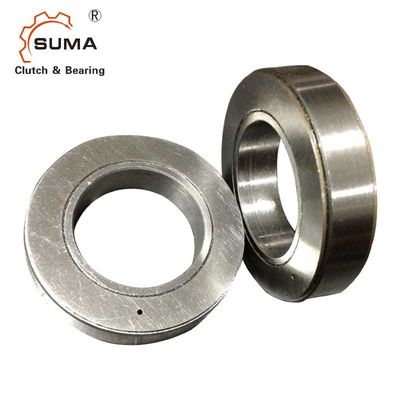

ASK60 60*95*18M M una manera andan sin embragar llevar sobrando el embrague del tope
Características
El tipo PIDE es un tipo del rodillo anda sin embragar llevar apoyado por dos filas de los rodamientos de rodillos. Es una unidad protegida polvo autónomo, entregó la grasa lubricada. Las dimensiones nominales del exterior son lo mismo que un transporte 60.series.
La transmisión del esfuerzo de torsión se debe asegurar por un ajuste de prensa en la raza interna y externa. Debido a este ajuste de prensa, la liquidación radial estándar es C4. Las tolerancias de interferencia están en andan sin embragar dimensiones, permitiendo un montaje directo en una serie estándar 60.
Llevar la ubicación: La tolerancia del eje debe ser h6 o j6 la raza externa se debe presionar en una vivienda rígida a la tolerancia K6. Las capacidades de carga que llevan radiales se dan en la tabla. El tipo PIDE anda sin embragar no puede aceptar el cargamento axial. En casos de tales cargas, los cojinetes empuje deben ser proporcionados.
Datos técnicos
| Modelo | ASK60 |
| Materail | GCr15 |
| Diámetro interno | 60m m |
| Diámetro externo | 95m m |
| Grueso | 18m m |
| Capacidad del esfuerzo de torsión | 250Nm |
| Esfuerzo de torsión de la fricción | 25Ncm |
| Velocidad de sobrante máxima | 1800r/min |
| Uso | Tope, sobrando |
| Paquete | paquete del cartón/paquete de madera |
| Plazo de expedición | 5-7 días |
| Condiciones de pago | TT, L/C, D/P, D/A, Western Union, Paypal |
Dimensiones y capacidades
| Tipo | Tamaño | Llevar serie | TKN 1) | nmax | Diámetro exterior | Altura | Llevar cargas | Peso | Esfuerzo de torsión de la fricción | |
| Dinámico | estático | |||||||||
| PIDA | DP6 (milímetro) |
(Nanómetro) |
(min-1) |
D (milímetro) |
L (milímetro) |
C (kN) |
C0 (kN) |
(kilogramo) | TR (Ncm) |
|
| 40 | 6008 | 72 | 3500 | 68 | 15 | 16 | 20,6 | 0,25 | 15 | |
| 50 | 6010 | 125 | 2200 | 80 | 16 | 19,6 | 23,5 | 0,34 | 20 | |
| 60 | 6012 | 250 | 1800 | 95 | 18 | 25,3 | 35,1 | 0,5 | 25 | |
NOTAS
1) Tmax = 2 × TKN
” Refiera a la página de selección 10 a 13
” Refiera al montaje y a la página 16 a 19 de las instrucciones del mantenimiento
Montaje de ejemplo
