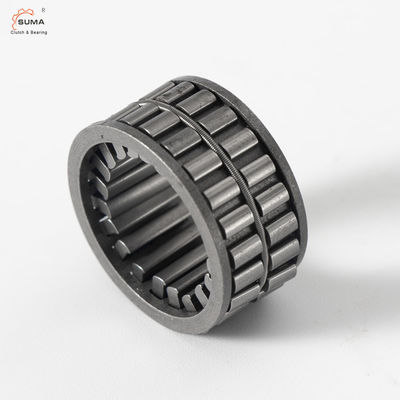

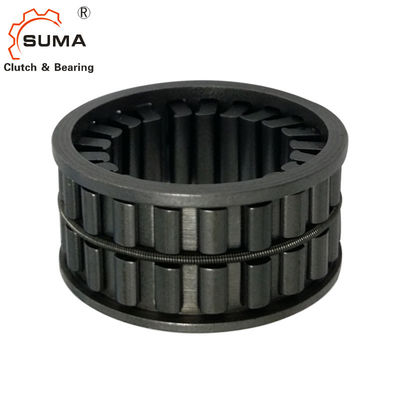

La precisión de FE453Z FE455Z FE458Z anda sin embragar una manera
Transporte del embrague de horquilla de retención para el helicóptero
Características

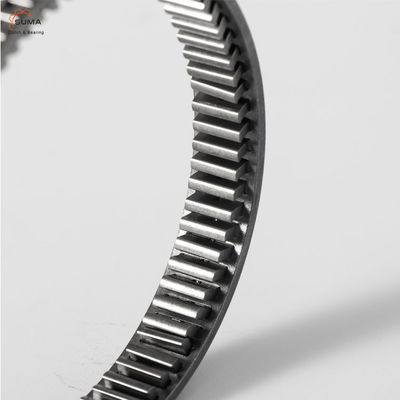

Las horquillas de retención se espacian uniformemente alrededor de la circunferencia de la jaula del elemento del parte movible. La jaula del elemento del parte movible no entra en contacto con las razas internas o externas; sigue siendo absolutamente loadfree bajo cualquier uso.
Dimensiones y capacidades
Leyenda de dibujo:
d = diámetro interno D = diámetro externo W = anchura T = esfuerzo de torsión velocidad de n = de rotación
Designación |
d [milímetro] |
D [milímetro] |
W [milímetro] |
Tnom [Nanómetro] |
nmax [RPM] |
Peso [kilogramo] |
Artículo no. |
FE 412 Z | 4 | 12 | 12 | 4 | 27.000 | 0,003 | 300393 |
FE 416 Z | 8 | 16 | 12 | 16 | 19.200 | 0,006 | 300400 |
FE 420 Z | 12 | 20 | 12 | 35 | 12.500 | 0,007 | 306041 |
FE 422 Z | 14 | 22 | 12 | 53 | 10.100 | 0,008 | 300405 |
FE 423 Z | 15 | 23 | 12 | 62 | 9.200 | 0,009 | 300411 |
FE 425 Z | 17 | 25 | 12 | 72 | 8.100 | 0,011 | 300415 |
FE 427 Z | 19 | 27 | 12 | 83 | 7.400 | 0,013 | 300422 |
FE 428 Z | 20 | 28 | 12 | 93 | 7.500 | 0,013 | 300430 |
FE 430 Z | 22 | 30 | 12 | 107 | 6.300 | 0,014 | 300435 |
FE 432 Z | 24 | 32 | 12 | 117 | 5.900 | 0,016 | 300439 |
FE 433 Z | 25 | 33 | 12 | 128 | 6.000 | 0,016 | 300445 |
FE 435 Z | 27 | 35 | 12 | 143 | 5.100 | 0,017 | 300448 |
FE 437 Z | 29 | 37 | 12 | 154 | 4.800 | 0,018 | 300455 |
FE 438 Z | 30 | 38 | 12 | 166 | 4.900 | 0,019 | 300460 |
FE 442 Z | 34 | 42 | 12 | 198 | 4.400 | 0,018 | 300463 |
FE 443 Z | 35 | 43 | 12 | 207 | 4.300 | 0,022 | 300469 |
FE 448 Z | 40 | 48 | 12 | 248 | 4.200 | 0,024 | 300478 |
FE 453 Z | 45 | 53 | 12 | 293 | 3.400 | 0,022 | 300482 |
FE 455 Z | 47 | 55 | 12 | 313 | 3.300 | 0,026 | 300487 |
FE 458 Z | 50 | 58 | 12 | 344 | 3.100 | 0,029 | 300489 |
FE 459 Z | 51 | 59 | 12 | 353 | 3.000 | 0,030 | 300494 |
FE 463 Z | 55 | 63 | 12 | 393 | 2.900 | 0,032 | 300497 |
FE 468 Z | 60 | 68 | 12 | 444 | 2.700 | 0,034 | 300501 |
FE 470 Z | 62 | 70 | 12 | 465 | 2.600 | 0,035 | 300505 |
FE 473 Z | 65 | 73 | 12 | 495 | 2.500 | 0,037 | 300508 |
FE 478 Z | 70 | 78 | 12 | 548 | 2.600 | 0,039 | 300511 |
FE488Z | 80 | 88 | 12 | 657 | 2.100 | 0,045 | 300514 |
FE 508 Z | 100 | 108 | 12 | 889 | 1.700 | 0,055 | 300519 |
FE 528 Z | 120 | 128 | 12 | 1.127 | 1.300 | 0,066 | 300522 |
FE 648 Z | 240 | 248 | 12 | 2.673 | 800 | 0,131 | 300524 |
Designación |
d [milímetro] |
D [milímetro] |
W [milímetro] |
Tnom [Nanómetro] |
nmax [RPM] |
Peso [kilogramo] |
Artículo no. |
FE 410 Z2 | 2 | 10 | 7 | 0,6 | 52.600 | 0,001 | 300390 |
FE 412 Z2 | 4 | 12 | 7 | 2,5 | 40.900 | 0,002 | 300394 |
FE 413 Z2 | 5 | 13 | 7 | 4 | 34.900 | 0,003 | 300395 |
FE 414 Z2 | 6 | 14 | 7 | 6 | 31.200 | 0,003 | 300396 |
FE 416 Z2 | 8 | 16 | 7 | 10 | 27.200 | 0,004 | 300399 |
FE 418 Z2 | 10 | 18 | 7 | 16 | 18.900 | 0,005 | 300401 |
FE 422 Z2 | 14 | 22 | 7 | 30 | 13.200 | 0,006 | 300406 |
FE 423 Z2 | 15 | 23 | 7 | 40 | 13.200 | 0,006 | 300410 |
FE 425 Z2 | 17 | 25 | 7 | 43 | 10.600 | 0,007 | 300416 |
FE 428 Z2 | 20 | 28 | 7 | 55 | 9.700 | 0,008 | 300431 |
FE 433 Z2 | 25 | 33 | 7 | 78 | 7.700 | o.oio | 300446 |
FE 437 Z2 | 29 | 37 | 7 | 97 | 6.100 | o.oii | 300457 |
FE 438 Z2 | 30 | 38 | 7 | 105 | 6.400 | o.oii | 300461 |
FE 442 Z2 | 34 | 42 | 7 | 125 | 5.400 | 0,012 | 300465 |
FE 443 Z2 | 35 | 43 | 7 | 131 | 5.600 | 0,013 | 300472 |
FE 448 Z2 | 40 | 48 | 7 | 156 | 5.500 | 0,014 | 300477 |
FE 453 Z2 | 45 | 53 | 7 | 185 | 4.400 | 0,016 | 300484 |
FE 458 Z2 | 50 | 58 | 7 | 216 | 4.400 | 0,017 | 300490 |
FE 463 Z2 | 55 | 63 | 7 | 246 | 3.700 | 0,019 | 300498 |
FE 468 Z2 | 60 | 68 | 7 | 277 | 3.500 | 0,020 | 300502 |
