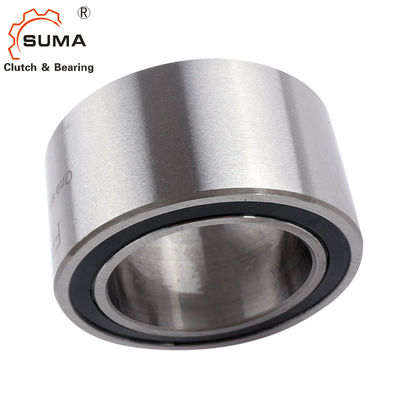

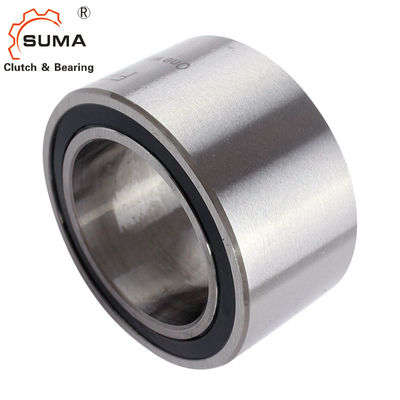

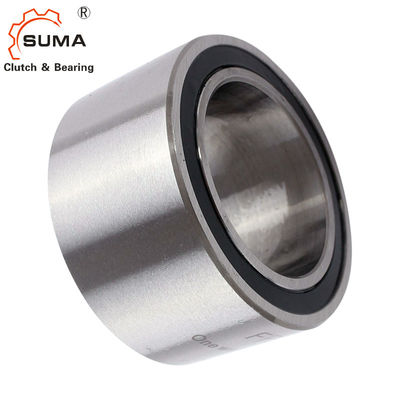

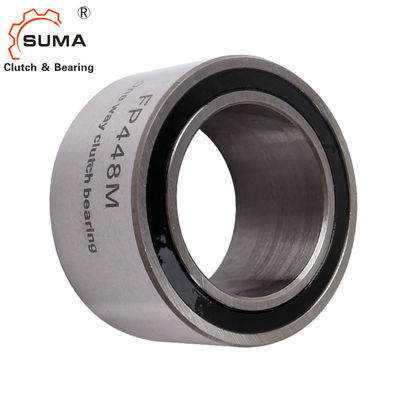

FPD448Z 35*53*34m m andan sin embragar un transporte del embrague de la manera
Características
Transporte
Ande sin embragar el embrague incluye los rodamientos de la bola y de rodillos. El soporte de rodadura externo adicional no es necesario.
Presión del ajuste de prensa
La presión del ajuste de prensa no se debe aplicar a las bolas.
Fijación de la dirección con abrazadera
La flecha en el anillo interno señala la dirección de fijación con abrazadera del anillo interno.
Anchura: 34 milímetros
Temperatura de funcionamiento: 100° máximo C
Lubricación
Lubricación operativa del aceite del curso de la vida
Instalación
Tolerancias de la instalación
Eje h5; eje H6
Piezas de acoplamiento
El endurecimiento y el pulido de las piezas de acoplamiento no es necesarios. Limpie a fondo (engrasar libremente) las piezas de acoplamiento cerca de andan sin embragar el embrague así como ande sin embragar los anillos del embrague antes de hacer el ajuste de prensa.
Componentes
Ande sin embragar el embrague | |
element* del parte movible | FE 400 M (primavera del meandro) |
FE 400 Z (resorte de tensión) |
|
+ alcantarillas | El llevar de acero, endurecido y de tierra |
anillo interno | Ajuste de prensa |
anillo externo |
Ajuste de prensa |
+ rodamiento de bolitas | Integrado |
+ rodamiento de rodillos |
RL 400 |
+ lubricación | Lubricación del aceite del curso de la vida |
Datos técnicos
Dimensiones y capacidades
Modelo | d | D | W | Tnom | nmax | Cdyn. | Cstat. | Peso | Artículo no. |
[milímetro] | [milímetro] | [milímetro] | [Nanómetro] | [RPM] | [N] | [N] | [kilogramo] | ||
FPD 427 M | 15 | 31 | 34 | 94 | 2.000 | 7.679 | 6.397 | 0,09 | 306516 |
FPD 427 Z | 15 | 31 | 34 | 84 | 2.000 | 7.679 | 6.397 | 0,09 | 306517 |
FPD 432 M | 20 | 36 | 34 | 133 | 1.800 | 8.104 | 7.241 | 0,12 | 306518 |
FPD 432 Z | 20 | 36 | 34 | 121 | 1.800 | 8.104 | 7.241 | 0,12 | 306519 |
FPD 437 M | 25 | 41 | 34 | 176 | 1.700 | 9.201 | 8.142 | 0,15 | 306520 |
FPD 437 Z | 25 | 41 | 34 | 160 | 1.700 | 9.201 | 8.142 | 0,15 | 306521 |
FPD 442 M | 30 | 46 | 34 | 223 | 1.500 | 10.247 | 10.708 | 0,18 | 300696 |
FPD 442 Z | 30 | 46 | 34 | 208 | 1.500 | 10.247 | 10.708 | 0,18 | 300697 |
FPD 448 M | 35 | 53 | 34 | 286 | 1.300 | 11.642 | 13.440 | 0,23 | 306524 |
FPD 448 Z | 35 | 53 | 34 | 262 | 1.300 | 11.642 | 13.440 | 0,23 | 306525 |
FPD 453 M | 40 | 58 | 34 | 343 | 1.200 | 11.417 | 13.577 | 0,26 | 300702 |
FPD 453 Z | 40 | 58 | 34 | 314 | 1.200 | 11.417 | 13.577 | 0,26 | 300700 |
FPD 463 M | 50 | 68 | 34 | 461 | 1.100 | 13.070 | 17.063 | 0,34 | 306534 |
FPD 463 Z | 50 | 68 | 34 | 428 | 1.100 | 13.070 | 17.063 | 0,34 | 306535 |
FPD 473 M | 60 | 78 | 34 | 588 | 1000 | 14128 | 19896 | 0,41 | 306536 |
FPD 473 Z | 60 | 78 | 34 | 543 | 1000 | 14128 | 19896 | 0,41 | 306537 |
