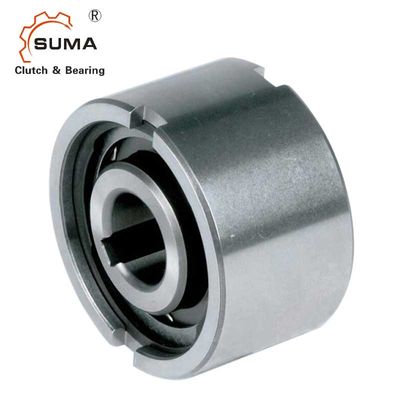

Las series UF30 30*90*48M M del uF andan sin embragar la fábrica de los transportes de la manera del embrague uno
Las características de andan sin embragar los transportes de la manera del embrague uno
La serie del uF anda sin embragar no es egocentrista. Es por lo tanto necesario poner uno o dos transportes al lado de anda sin embragar de modo que la raza externa pueda girar centralmente a la raza interna
Las fuerzas del esfuerzo de torsión se transmiten del eje a la raza interna mediante una llave y de la raza externa al asiento mediante tiradores delanteros.
La tolerancia del eje debe ser h6 o j6; las tolerancias para el asiento deben ser H7 o el G7. Cuando los tiradores delanteros no se utilizan, la tolerancia que asienta debe ser K6.
Antes de ser puesto sobre el servicio, anda sin embragar debe ser lubricado con los lubricantes convenientes que siguen las instrucciones dadas en la página 12. La lubricación del aceite es esencial cuando un número elevado de rotaciones en neutral se alcanza.
Las dimensiones y las capacidades de andan sin embragar los transportes de la manera del embrague uno
Tipo | Tamaño | Sobrante de velocidades | Peso | ||||||||
UF | ADO7 | TKN 1) | nimax 2) | namax 3) | Dn6 | D5 | D6 | L | t | BH11 |
|
[milímetro] | [Nanómetro] | [min-1] | [min-1] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [kilogramo] | |
8 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0,1 | |
12 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0,1 | |
15 | 78 | 4500 | 5400 | 47 | 37 | 26 | 30 | 3,5 | 7 | 0,3 | |
20 | 188 | 3000 | 3600 | 62 | 52 | 37 | 36 | 3,5 | 8 | 0,6 | |
25 | 250 | 2200 | 2600 | 80 | 68 | 49 | 40 | 4 | 9 | 1,1 | |
30 | 500 | 1800 | 2100 | 90 | 75 | 52,5 | 48 | 5 | 12 | 1,6 | |
35 | 663 | 1600 | 1950 | 100 | 80 | 58 | 53 | 6 | 13 | 2,3 | |
40 | 1100 | 1250 | 1700 | 110 | 90 | 62 | 63 | 7 | 15 | 3,1 | |
45 | 1500 | 1100 | 1500 | 120 | 95 | 69 | 63 | 7 | 16 | 3,7 | |
50 | 2375 | 850 | 1300 | 130 | 110 | 82 | 80 | 8,5 | 17 | 5,4 | |
55 | 2500 | 800 | 1200 | 140 | 115 | 83 | 80 | 9 | 18 | 6,1 | |
60 | 4250 | 700 | 1100 | 150 | 125 | 93,5 | 95 | 9 | 18 | 8,5 | |
70 | 5875 | 620 | 900 | 170 | 140 | 106 | 110 | 9 | 20 | 13 | |
80 | 10000 | 550 | 800 | 190 | 160 | 122 | 125 | 9 | 20 | 18 | |
90 | 17250 | 480 | 700 | 215 | 180 | 133 | 140 | 11,5 | 24 | 25,3 | |
100 | 19625 | 400 | 600 | 260 | 210 | 157 | 150 | 14,5 | 28 | 42,1 | |
130 | 34750 | 300 | 480 | 300 | 240 | 188 | 180 | 17 | 32 | 65 | |
150 | 44375 | 250 | 400 | 320 | 260 | 205 | 180 | 17 | 32 | 95 |
NOTAS
1) × máximo 2 T de T = KN
” Refiera a la página de selección 10 a 13
2) Sobrantes de la raza interna
3) Sobrantes externos de la raza
Montaje y acoplamiento
