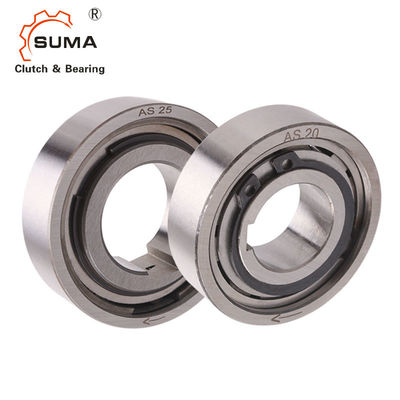

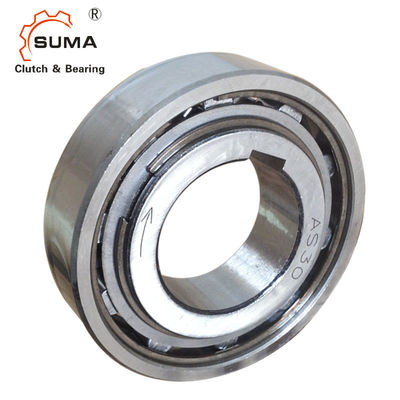

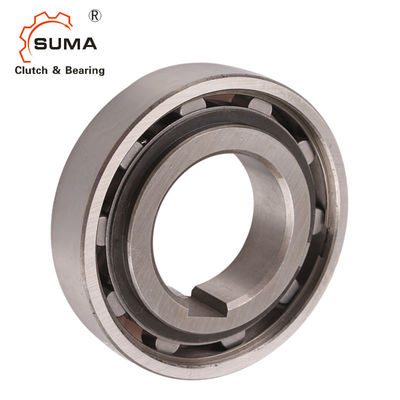

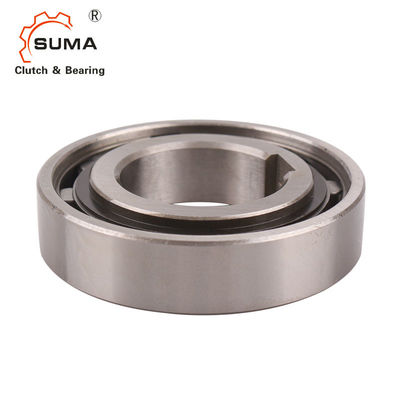

Ande sin embragar COMO llevar de la manera del embrague de horquilla de retención de los TSS GCr15 del NSS uno
Característica
El tipo es TAN un tipo del rodillo anda sin embragar el no-transporte apoyado. Los transportes se requieren para apoyar cargas axiales y radiales. La lubricación y el lacre se deben también proporcionar por la instalación. Nominales fuera de dimensiones son lo mismo que series 62… rodamientos.
Un arreglo típico es instalar este tipo junto a un transporte de la serie 62 dentro de las mismas tolerancias de la ubicación, como se muestra en la página siguiente. La raza interna se cierra al eje (excepto diámetro interior de 6 milímetros).
La raza externa tiene una tolerancia positiva r6 para dar un ajuste de prensa en una vivienda H7. La vivienda externa debe ser bastante fuerte
Para no ampliarse después de asamblea. Este diseño puede aceptar un desalineamiento axial de la raza interna y externa del ± S/2.
Datos técnicos
Nombre de producto | un transporte del embrague de la manera |
Modelo | AS25 NSS25 |
Material | Acerocromo GCr15 |
Diámetro interno | 25m m |
Diámetro externo | 52m m |
Capacidad del esfuerzo de torsión | 56Nm |
Peso | 0.14kg |
Paquete | Caja del cartón/caja de madera |
Condiciones de pago | TT. L/C, D/A, D/P, Western Union |
Plazo de expedición | 10-15 días |
Dimensiones y capacidades
Tipo | Tamaño | Esfuerzo de torsión | Sobrante de velocidades | Dimensiones | Peso | Esfuerzo de torsión de la fricción | ||||||
COMO (NSS) | dH7 | TKN1) | nimax2) | namax3) | Dr6 | D5 | L | s | e | f | ||
[milímetro] | [Nanómetro] | [min-1] | [min-1] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [kilogramo] | [Ncm] | |
6 | 2,1 | 5000 | 7500 | 19 | 15,8 | 6 | 0,3 | 0,6 | 0,3 | 0,01 | 0,18 | |
8 | 3,8 | 4300 | 6500 | 24 | 20 | 8 | 1,3 | 0,6 | 0,6 | 0,02 | 0,24 | |
10 | 6,8 | 3500 | 5200 | 30 | 25,9 | 9 | 1,3 | 0,6 | 0,6 | 0,03 | 0,36 | |
12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1,3 | 0,6 | 0,6 | 0,04 | 0,48 | |
15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1,4 | 0,6 | 0,6 | 0,05 | 0,7 | |
20 | 40 | 2200 | 3300 | 487 | 40 | 14 | 2,4 | 0,8 | 0,8 | 0,12 | 1,4 | |
25 | 56 | 1900 | 2900 | 52 | 45,9 | 15 | 2,4 | 0,8 | 0,8 | 0,14 | 2,4 | |
30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2,4 | 0,8 | 1 | 0,22 | 7,8 | |
35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2,5 | 0,8 | 1 | 0,31 | 9 | |
40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2,5 | 0,8 | 1 | 0,39 | 10 | |
45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2,5 | 1,2 | 1 | 0,44 | 11 | |
50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2,5 | 1,2 | 1 | 0,49 | 13 | |
55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2,5 | 1,2 | 1 | 0,66 | 14 | |
60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2,5 | 1,2 | 1,5 | 0,81 | 26 | |
80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2,5 | 1,2 | 1,5 | 1,41 | 58 |
NOTAS:
AS6 sin la chavetera. ØD = -0-0,009
Chavetera AS8-12 al estruendo 6885,1.
Otros tamaños al estruendo 6885,3
1) × máximo 2 T de T = KN
2) Sobrantes de la raza interna
3) Sobrantes externos de la raza
Las dimensiones de montaje son idénticas a la serie 62 de los rodamientos
Montaje de ejemplo
