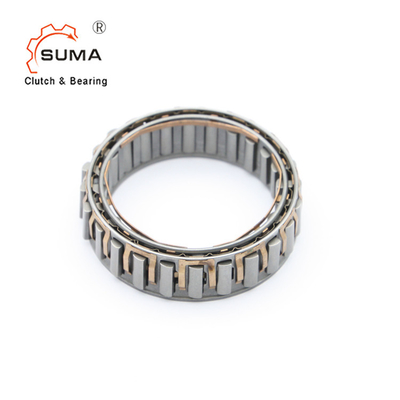

El sobrante de la serie GP4445A del GP agarra una manera que lleva la horquilla de retención
Breve introducción
La serie del GP… es una jaula con los elementos del contacto que corren como anda sin embragar en las razas medidas sobre todo en pulgadas.
Las dimensiones más pequeñas y la alta oferta del esfuerzo de torsión de la transmisión algunas soluciones técnicas y del ahorro interesantes.
Caber jaulas múltiples aumenta de lado a lado esfuerzos de torsión.
Es necesario poner uno o dos transportes al lado de anda sin embragar de modo que la raza externa pueda girar centralmente a la raza interna.
Cuando la raza de desplazamiento se trabaja a máquina en los asientos o en los ejes, las especificaciones siguientes
1) debe ser adherido a 60/62 dureza de la superficie de HRC
2) 1 milímetro de profundidad mínima del temple después de moler
3) asegure la rotación concéntrica de las razas
4) lubricación conveniente para el uso.
Dimensiones y capacidades
Tamaño | Esfuerzo de torsión | Sobrante de velocidades [min-1] |
Øa + 0.008 - 0.005 |
Øc ± 0.013 |
Espacio de la horquilla de retención | emin | Ødmin | Øbmax | Número de clips | Número de horquillas de retención | Peso | |
TKN 1[nanómetro] | nimax 2 | Namax 2 | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [kilogramo] | |||
GP2222G | 63 | 8600 | 4300 | 22,225 | 38,885 | 8,33 | 10 | 50 | 15 | - | 12 | 0,03 |
GP2776 | 119 | 6900 | 3400 | 27,762 | 44,422 | 8,33 | 13,5 | 58 | 18 | - | 14 | 0,055 |
GP3034 | 124 | 6300 | 3100 | 30,34 | 47 | 8,33 | 13,5 | 62 | 20 | - | 14 | 0,06 |
GP3175 (3C) | 159 | 6000 | 3000 | 31,75 | 48,41 | 8,33 | 13,5 | 63 | 24 | 3 | 16 | 0,06 |
GP3809A | 275 | 5000 | 2500 | 38,092 | 54,752 | 8,33 | 16 | 71 | 29 | - | 18 | 0,085 |
GP4127 (3C) | 224 | 4600 | 2300 | 41,275 | 57,935 | 8,33 | 13,5 | 75 | 32 | 3 | 18 | 0,09 |
GP4445A | 363 | 4300 | 2100 | 44,45 | 61,11 | 8,33 | 16 | 79 | 34 | - | 20 | 0,095 |
GP4972 (4C) | 306 | 3800 | 1900 | 49,721 | 66,381 | 8,33 | 13,5 | 86 | 38 | 4 | 22 | 0,1 |
GP5476A | 525 | 3500 | 1700 | 54,765 | 71,425 | 8,33 | 16 | 92 | 42 | - | 24 | 0,11 |
GP5476A (4C) | 525 | 3500 | 1700 | 54,765 | 71,425 | 8,33 | 16 | 92 | 42 | 4 | 24 | 0,13 |
GP5476B (4C) | 769 | 3500 | 1700 | 54,765 | 71,425 | 8,33 | 21 | 92 | 42 | 4 | 24 | 0,18 |
GP5476C (4C) | 990 | 3500 | 1700 | 54,765 | 71,425 | 8,33 | 25,4 | 92 | 42 | 4 | 24 | 0,2 |
GP5776A | 604 | 3300 | 1600 | 57,76 | 74,42 | 8,33 | 16 | 98 | 44 | - | 26 | 0,11 |
GP6334B | 806 | 3000 | 1500 | 63,34 | 80 | 8,33 | 21 | 104 | 50 | - | 26 | 0,175 |
GP7221 (5C) | 675 | 2600 | 1300 | 72,217 | 88,877 | 8,33 | 13,5 | 115 | 56 | 5 | 30 | 0,14 |
GP7221B | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8,33 | 21 | 115 | 56 | - | 30 | 0,185 |
GP7221B (5C) | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8,33 | 21 | 115 | 56 | 5 | 30 | 0,21 |
GP7969C (5C) | 2038 | 2400 | 1200 | 79,698 | 96,358 | 8,33 | 25,4 | 124 | 61 | 5 | 34 | 0,28 |
GP8334C | 2055 | 2300 | 1100 | 83,34 | 100 | 8,33 | 25,4 | 132 | 65 | - | 34 | 0,27 |
GP8729A | 1250 | 2200 | 1100 | 87,29 | 103,96 | 8,33 | 16 | 134 | 67 | - | 34 | 0,165 |
GP10323A (3C) * | 1612 | 1800 | 900 | 103,231 ** | 119,891 | 8,33 | 16 | 155 | 80 | 3 | 40 | 0,205 |
GP12334C* | 4800 | 1500 | 750 | 123,34 ** | 140 | 8,33 | 25,4 | 184 | 96 | - | 50 | 0,4 |
GP12388C (11C) | 4875 | 1500 | 750 | 123,881 | 142,88 | 9,5 | 25,4 | 196 | 96 | 11 | 44 | 0,4 |
NOTAS
1) × máximo 2 T de T = KN
” Refiera a la página de selección 12 a 19
2) sobrantes de la raza interna
3) sobrantes externos de la raza
*) el reborde de centro interno de la jaula está en el contrario
lado
**) Extensión de la tolerancia al ± 0.013 permitido
Montaje de ejemplo
