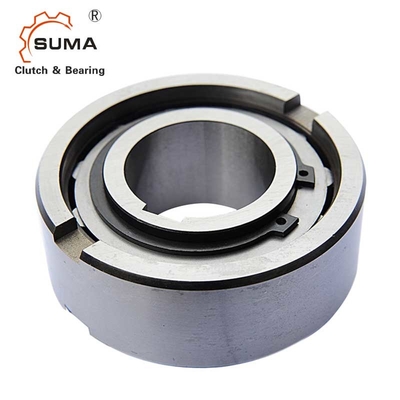

Transportes del embrague del rodillo de la manera de la serie USNU60 uno de USNU
  • Transportes del embrague del rodillo de la manera de la serie USNU60 uno de USNU
  • Transportes del embrague del rodillo de la manera de la serie USNU60 uno de USNU

Transportes del embrague del rodillo de la manera de la serie USNU60 uno de USNU

Lugar de origen China
Nombre de la marca SUMA
Certificación ISO SGS
Número de modelo USNU60
Detalles del producto
Nombre de producto:
Transportes de un de la manera embrague del rodillo
Material:
GCr15 que lleva el acero
Capacidad del esfuerzo de torsión:
1835Nm
Velocidad de rotación:
600rpm
PESO DE UNIDAD:
93KG
Garantía:
1 año
Tamaño:
60*130*46m m
OEM:
acepte
Alta luz:

Transportes de un de la manera embrague del rodillo

,

Transportes del embrague del rodillo de USNU 60

,

Transporte del embrague de la manera 600RPM uno

Pago y términos de envío
Cantidad de orden mínima
1
Precio
USD55-USD70PER PIECE
Detalles de empaquetado
Caja del cartón
Tiempo de entrega
7-15 días
Condiciones de pago
L/C, D/A, D/P, T/T, Western Union, Paypal
Capacidad de la fuente
1000pcs por mes
Descripción de producto

Transportes del embrague del rodillo de la manera de la serie USNU60 uno de USNU

Características

La serie de USNU anda sin embragar no es egocentrista. Es por lo tanto necesario poner uno o dos transportes al lado de anda sin embragar de modo que la raza externa pueda girar centralmente a la raza interna.

USNU anda sin embragar tiene rodamientos con las mismas dimensiones que los 63. serie.

Las fuerzas del esfuerzo de torsión se transmiten del eje a la raza interna mediante una llave y de la raza externa al asiento mediante tiradores delanteros o mediante un ajuste de interferencia si la tolerancia que asienta se hace un K6.

La tolerancia del eje debe ser h6 o j7; las tolerancias para el asiento deben ser H7 o F7.

Cuando los tiradores delanteros no se utilizan, la tolerancia que asienta debe ser K6.

Antes de ser puesto sobre el servicio, anda sin embragar debe ser lubricado con los lubricantes convenientes que siguen las instrucciones dadas en la página 12. La lubricación del aceite es esencial cuando un número elevado de rotaciones en neutral se alcanza.

Datos técnicos

Dimensiones y capacidades

Tipo Tamaño



TKN1)

Sobrante

Velocidades



Peso



Esfuerzo de torsión de la fricción

USNU

dH7 nimax2) namax3) Dn6 D5 L b t s e f TR
[milímetro] [Nanómetro] [min-1] [min-1] [milímetro] [milímetro] [milímetro] [milímetro] [milímetro] [milímetro] [milímetro] [milímetro] [kilogramo] [Ncm]
8 12 3300 5000 35 28 13 4 1,4 2,4 0,6 0,3 0,07 1,6
12 12 3300 5000 35 28 13 4 1,4 2,4 0,6 0,3 0,06 1,6
15 30 2400 3600 42 37 18 5 1,8 2,4 0,8 0,3 0,11 1,9
17 49 2300 3400 47 40 19 5 2,3 2,4 1,2 0,8 0,15 1,9
20 78 2100 3100 52 42 21 6 2,3 2,4 1,2 0,8 0,19 1,9
25 125 1700 2600 62 51 24 8 2,8 2,4 1,2 0,8 0,38 5,6
30 255 1400 2200 72 60 27 10 2,5 2,4 1,8 1 0,54 14
35 383 1200 1900 80 70 31 12 3,5 2,4 1,8 1 0,74 16
40 538 1100 1700 90 78 33 12 4,1 2,5 1,8 1 0,92 38
45 780 1000 1600 100 85 36 14 4,6 2,5 1,8 1 1,31 43
50 1013 850 1350 110 92 40 14 5,6 2,5 1,8 1 1,74 55
60 1825 750 1050 130 110 46 18 5,5 3,6 2,6 1,5 2,77 110
70 2300 600 950 150 125 51 20 6,9 3,6 2,6 1,5 4,16 140
80 3275 550 850 170 140 58 20 7,5 3,6 2,6 1,5 6,09 180
90 5325 500 750 190 160 64 20 8 3,6 2,6 2 8,2 230
100 7250 450 680 215 175 73 24 8,5 3,6 2,6 2 12,6 380
120 13500 370 550 260 215 86 28 10 3,6 2,6 2,5 22 650
150 26625 300 460 320 260 108 32 12 3,6 3,6 2,5 42 1000
200 44500 230 350 420 350 138 45 16 7,6 3,6 3 93 2000



NOTAS

ASNU8-12, chavetera ASNU200 al estruendo 6885. 1,

otros tamaños al estruendo 6885,3
1) × máximo 2 T de T = KN
2) sobrantes de la raza interna
3) sobrantes externos de la raza

Montaje de ejemplo


Imágenes

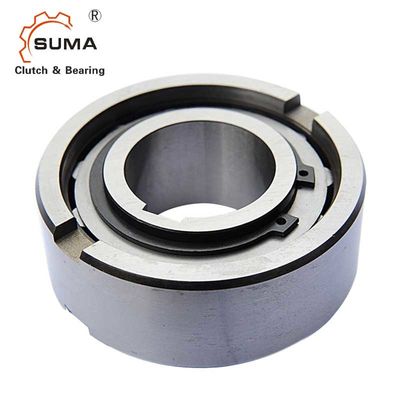

Transportes del embrague del rodillo de la manera de la serie USNU60 uno de USNU 2

Transportes del embrague del rodillo de la manera de la serie USNU60 uno de USNU 3Transportes del embrague del rodillo de la manera de la serie USNU60 uno de USNU 4

Transportes del embrague del rodillo de la manera de la serie USNU60 uno de USNU 5
