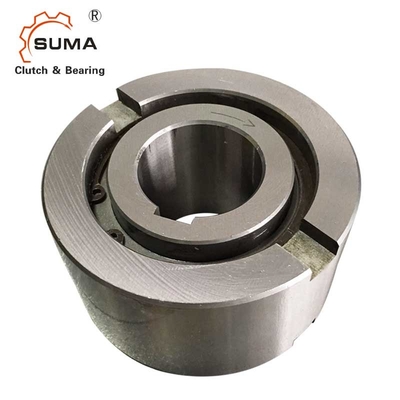

AE35 35*100*48m m un Holdback de la manera andan sin embragar los transportes del embrague
Características
Nombre: | Transportes del embrague de la manera del tipo uno del rodillo |
Modelo Numbe | AE35 (35mmx100mmx48m m) |
Dimensión: | 35mmx100mmx48m m |
Material: | Acerocromo /GCr15 |
Escudos: | Tipo abierto /Shield |
Embalaje: | Embalaje industrial que embala individual |
Marca: | SUMA |
Término del pago: | T/T, L/C; Unión del oeste, Paypal |
Mercado: | Europa el 70%; Asia el 20%; El otro mercado el 10% |
Origen: | Provincia de Jiangsu |
Descripciones: |
El tipo AE es un tipo del rodillo anda sin embragar el no-transporte apoyado. Los transportes se requieren para apoyar cargas axiales y radiales. La lubricación y el lacre se deben también proporcionar por la instalación. |
Propiedades mecánicas | El diámetro exterior nominal es una dimensión estándar del rodamiento de bolitas. La raza interna se cierra al eje. La raza externa tiene una tolerancia h6 y debe ser cabida en una vivienda con una tolerancia K7. Las muescas laterales adicionales prevén la transmisión positiva del esfuerzo de torsión. Si la tolerancia de vivienda está a R6, el uso de las muescas no es necesario, pero la vivienda debe ser bastante fuerte no ampliarse después de asamblea. Este diseño puede aceptar un desalineamiento axial de la raza interna y externa del ± S/2. |
Campos del uso: | automóvil; motocicleta; maquinaria de la materia textil; maquinaria de impresión; aparato electrodoméstico; material de construcción; maquinaria agrícola; maquinaria plástica; reductor de velocidad; rodillo eléctrico; equipamiento médico; equipo de la aptitud; maquinaria de comida |
Datos técnicos
Dimensiones y capacidades
Tipo | Tamaño | Sobrante de velocidades | Peso | Esfuerzo de torsión de la fricción | |||||||||||
AE
|
ADO7 (milímetro) |
¿TKN? 1 (Nanómetro) |
Nimax 2) (min-1) |
Namax 3) (min-1) |
ADO6 (milímetro) |
D5 (milímetro) |
D6 (milímetro) |
L (milímetro) |
s (milímetro) |
f (milímetro) |
e (milímetro) |
b (milímetro) |
t (milímetro) |
(kilogramo) |
TR
(Ncm) |
12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4,5 | 0,5 | 0,8 | 6 | 3 | 0,11 | 0,7 | |
15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4,5 | 0,8 | 1,2 | 7 | 3,5 | 0,30 | 3,5 | |
20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5,5 | 0,8 | 1,2 | 8 | 3,5 | 0,55 | 8,4 | |
25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6,5 | 1 | 1,8 | 9 | 4 | 0,98 | 14 | |
30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6,2 | 1 | 1,8 | 12 | 5 | 1,50 | 23 | |
35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3,8 | 1 | 1,8 | 13 | 6 | 2,00 | 60 | |
40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3,8 | 1,5 | 1,8 | 15 | 7 | 2,80 | 72 | |
45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3,8 | 1,5 | 2,6 | 16 | 7 | 3,30 | 140 | |
50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5,8 | 1,5 | 2,6 | 17 | 8 | 4,20 | 180 | |
55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3,8 | 2 | 2,6 | 18 | 9 | 5,20 | 190 | |
60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7,6 | 2 | 2,6 | 18 | 9 | 6,80 | 240 | |
70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7,6 | 2,5 | 2,6 | 20 | 9 | 10,5 | 320 |
Montaje y acoplamiento
