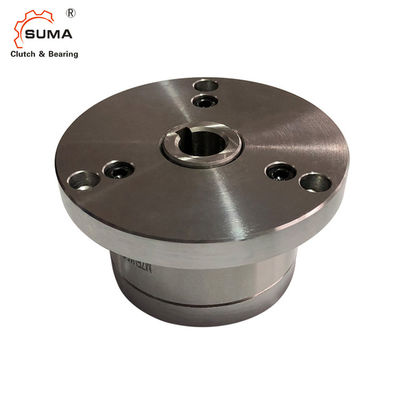

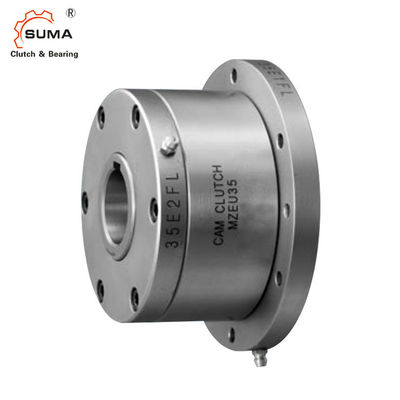

100 embrague del rodillo del nanómetro MZEU GCr15 que lleva sin la lubricación

100 embrague del rodillo del nanómetro MZEU GCr15 que lleva sin la lubricación

Modelo no.
raza interna de q
raza externa de w
leva de e
primavera de r
el llevar de t
placa lateral de y
reborde de u E1
i reborde E2
perno del zócalo de o
¡! 0 tornillos de presión

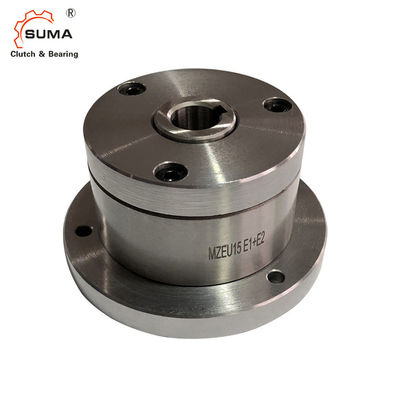

Este dibujo muestra MZEU E1+E2
MZEU K
Ninguna marca: Ninguna chavetera en la raza externa.
K: Chavetera en la raza externa.

Dimensiones y capacidades

Montaje y acoplamiento

Instalación y uso
1. modelo No. MZEU12 a MZEU80 pre-se engrasan y no requieren ninguna lubricación. La gama de temperaturas operativa es – 40°C a +40°C. modelan No. MZEU90 a MZEU150 requieren la lubricación del aceite. (Refiera a la lubricación y al mantenimiento en la página 31).
2. Recomendamos una tolerancia del eje de h7, y la chavetera del ISO R773 (estruendo 6885,1) es estándar.
3. Recomendamos tolerancias de B H7 o H8 para los piñones, los engranajes y otras piezas cabidas.
4. El embrague se entrega con un reborde básico embrague de la leva, E1 del tipo y el reborde E2 como piezas separadas.
5. limpie la superficie de ambos extremos de la raza externa y de las superficies de contacto de los rebordes.
6. Para No modelo. MZEU90 a MZEU150, aplican el pegamento del sello a la superficie de la raza externa en ambos extremos.
7. Compruebe la dirección de la rotación y ate los rebordes E1 y E2 para agarrar.
8. Al instalar piñones, los engranajes y el otro equipo al embrague, los caben en la superficie de la raza externa y atornillan los pernos en el reborde E1.
9. Instalando el reborde y el piñón en el lado opuesto, la dirección de la rotación puede ser cambiada.
10. Al montar el embrague sobre el eje, aplique la presión a la raza interna pero nunca a la raza externa.
11. Para los usos que ponen en un índice de alta velocidad (más se recomienda de 50 c/m) un tipo fuerte de la primavera.
