Un transporte del embrague de la manera
>
|
| Lugar de origen | China |
| Nombre de la marca | SUMA |
| Certificación | ISO SGS |
| Número de modelo | FSO500 HPI500 |

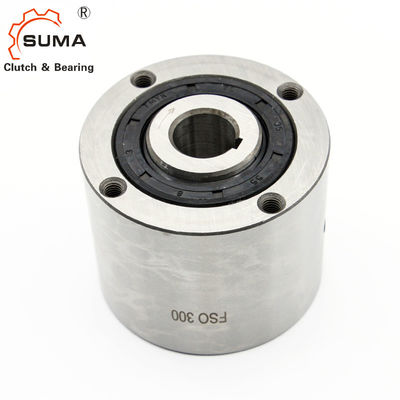

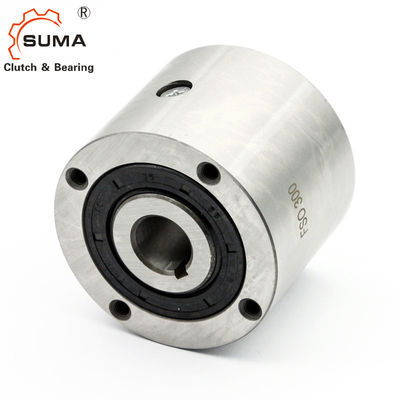

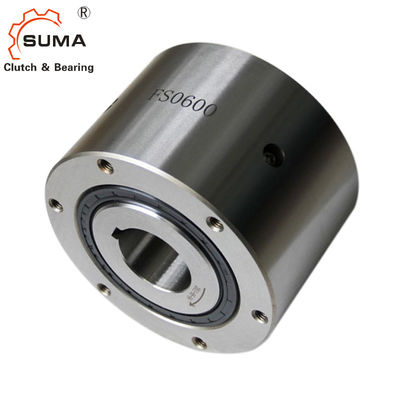

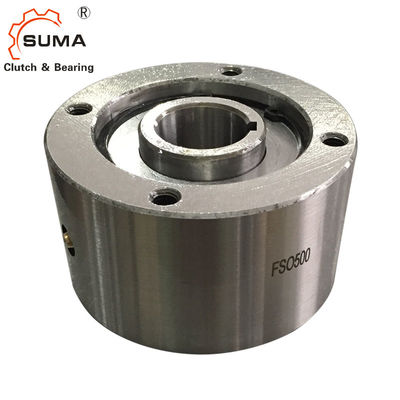

FSO500 HPI500 que sobra los transportes de la manera del tipo uno de la horquilla de retención del embrague
Características
Los tipos FSO, FSO-GR, y HPI 300 a 700 son tipo de la horquilla de retención andan sin embragar autónomo, sellado y el llevar apoyado, usando dos rodamientos.
Lubricación
Los tipos FSO y HPI son lubrificados por aceite y utilizan los sellos estándar del labio del eje.
El tipo FSO-GR es engrasa lubricado y se puede equipar de los sellos de laberinto libres del contacto.
El tipo HPI se diseña especialmente para los usos que ponen en un índice de alta velocidad.
Dimensiones y capacidades
| Tipo | Tamaño |
Esfuerzo de torsión TKN 1 [Nanómetro] |
Sobrante de velocidades [min-1] |
DIMENSIÓN (MILÍMETROS) | Lubricante | Peso | Fricción del esfuerzo de torsión | |||||||||||||||
| FSO FSO-GR HPI |
FSO nmax 2) |
FSO-GR nmax 3) |
dH7-bxh |
d4) minuto-máximo |
B -0,05 |
C | E | F | G | z | J | K | L | f | FSO | FSO. .GR | HPI | [kilogramo] | TR [Ncm] | |||
| 300 | 379 | 3000/900 | 3600/900 | 15-5x5 | 12… 19 | 63,5 | 76,2 | 60,45 | 1,6 | 28,58 | 66,67 | 4 | M8 | 13 | M6 | 0,8 | 7 | 10 | 14 | 1,6 | 18 | |
| 400 | 407 | 2800/850 | 3600/850 | 18-6x6 | 12… 22 | 69,85 | 88,9 | 68,07 | 1,6 | 30 | 73 | 4 | M8 | 13 | M6 | 0,8 | 10 | 20 | 20 | 2,7 | 27 | |
| 500 | 1621 | 2500/800 | 3000/800 | 30-8x7 | 19… 33 | 88,9 | 107,95 | 85,73 | 1,6 | 45 | 92 | 4 | M8 | 16 | M6 | 1,5 | 22 | 35 | 35 | 4,8 | 31 | |
| 600 | 3105 | 2200/750 | 2400/750 | 45-14x9 | 24… 57 | 95,25 | 136,525 | 92,2 | 1,6 | 63,5 | 120,6 | 6 | M8 | 16 | M6 | 1,6 | 52 | 84 | 84 | 8,6 | 62 | |
| 700 | 6900 | 1600/450 | 2000/450 | 60-18x11 | 48… 82 | 127 | 180,975 | 123,85 | 1,6 | 90 | 158,75 | 8* | M10* | 20 | M6 | 1,6 | 168 | 280 | 280 | 19 | 156 | |
NOTAS
1) El × máximo 2 T de T = KN “refiere a la página de selección 10 a 13
2) raza interna/raceg externo
3) raza interna/sello de laberinto externo de la raza
4) la pulgada agujerea disponible a petición
5) solamente para el diámetro interior de gran tamaño
Talla 600 > 50 milímetros
Talla 700 > 75 milímetros
*) 6 agujeros equidistantes en 60° más 2 adicional-agujeros en 180° “refieren al montaje y a instrucciones del mantenimiento
Montaje y acoplamiento
