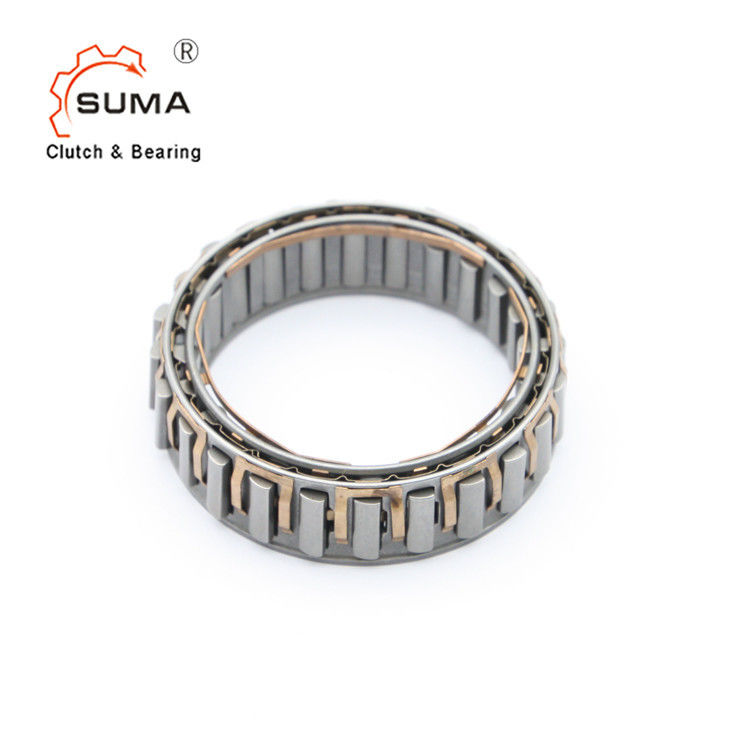

Horquilla de retención de DC4972 4C 13.5m m que sobra el embrague GCr15 que lleva el acero
Horquilla de retención de DC4972 4C 13.5m m que sobra el embrague GCr15 que lleva el acero

Horquilla de retención de DC4972 4C 13.5m m que sobra el embrague GCr15 que lleva el acero

Lugar de origen China
Nombre de la marca SUMA
Certificación ISO SGS
Número de modelo DC4972 (4C)
Detalles del producto
Nombre de producto:
Transportes de la manera de la horquilla de retención una
Material:
GCr15 que lleva el acero
Capacidad del esfuerzo de torsión:
306Nm
Velocidad de rotación:
3800RPM
PESO DE UNIDAD:
0.1kg
Garantía:
1 año
TAMAÑO:
49.721*66.381*13.5m m
OEM:
acepte
Cuota de producción:
- ¿Qué es eso?
Resaltar:

horquilla de retención de 13.5m m que sobra el embrague

,

Horquilla de retención de DC4972 4C que sobra el embrague

,

Un tipo embrague de la horquilla de retención de la manera

Pago y términos de envío
Cantidad de orden mínima
5 piezas
Precio
USD5-USD7PER PIECE
Detalles de empaquetado
Caja del cartón
Tiempo de entrega
3-5 días
Condiciones de pago
L/C, D/A, D/P, T/T, Western Union, Paypal
Capacidad de la fuente
1000pcs por mes
Descripción de producto

Horquilla de retención del grueso de DC4972 (4C) 13.5m m que sobra los transportes de la manera del embrague uno

Breve introducción



El tipo DC es un tipo de la horquilla de retención anda sin embragar la jaula sin razas internas o externas. Debe ser instalado en un diseño que proporciona las razas, el soporte de rodadura para las cargas axiales y radiales, la lubricación y el aislamiento. El tipo versión-n de DC acepta todos los tipos de lubricantes usados actualmente en el equipement de la transmisión de poder.
La tolerancia del espacio de la horquilla de retención no debe ser excedida. Las razas internas y externas deben tienen una anchura llana mínima “e”, sin ninguna hendidura, para asegurar andan sin embragar funciones correctamente como se muestra en las páginas de siguiente.



Dimensiones y capacidades

Horquilla de retención de DC4972 4C 13.5m m que sobra el embrague GCr15 que lleva el acero 0



Tamaño







TKN1)

 Sobrante de velocidades

Espacio de la horquilla de retención





NO.

de clips



No.

de horquillas de retención

 Peso
nimax2) namax3) Øa+0.008
-0,005		 Øc± 0,013 emin Ødmin Øbmax
[Nanómetro] [min-1] [minuto -1] [milímetro] [milímetro] [milímetro] [milímetro] [milímetro] [milímetro]     [kilogramo]
DC2222G-N 63 8600 4300 22,225 38,885 8.33±0.075 10 50 15 – 12 0,03
DC2776-N 119 6900 3400 27,762 44,422 8.33±0.075 13,5 58 18 – 14 0,055
DC3034-N 124 6300 3100 30,34 47 8.33±0.075 13,5 62 20 – 14 0,06
DC3175 (3C) - N 159 6000 3000 31,75 48,41 8.33±0.075 13,5 63 21 3 16 0,06
DC3809A-N 275 5000 2500 38,092 54,752 8.33±0.075 16 71 25 – 18 0,085
DC4127 (3C) - N 224 4600 2300 41,275 57,935 8.33±0.075 13,5 75 27 3 18 0,09
DC4445A-N 363 4300 2100 44,45 61,11 8.33±0.1 16 79 29 – 20 0,095
DC4972 (4C) - N 306 3800 1900 49,721 66,381 8.33±0.1 13,5 86 33 4 22 0,1
DC5476A-N 525 3500 1700 54,765 71,425 8.33±0.1 16 92 36 – 24 0,11
DC5476A (4C) - N 525 3500 1700 54,765 71,425 8.33±0.1 16 92 36 4 24 0,13
DC5476B (4C) - N 769 3500 1700 54,765 71,425 8.33±0.1 21 92 36 4 24 0,18
DC5476C (4C) - N 990 3500 1700 54,765 71,425 8.33±0.1 25,4 92 36 4 24 0,2
DC5776A-N 604 3300 1600 57,76 74,42 8.33±0.1 16 98 38 – 26 0,11
DC6334B-N 806 3000 1500 63,34 80 8.33±0.1 21 104 42 – 26 0,175
DC7221 (5C) - N 675 2600 1300 72,217 88,877 8.33±0.1 13,5 115 48 5 30 0,14
DC7221B-N 1279 2600 1300 72,217 88,877 8.33±0.1 21 115 48 – 30 0,185
DC7221B (5C) - N 1279 2600 1300 72,217 88,877 8.33±0.1 21 115 48 5 30 0,21
DC7969C (5C) - N 2038 2400 1200 79,698 96,358 8.33±0.1 25,4 124 53 5 34 0,28
DC8334C-N 2055 2300 1100 83,34 100,000 8.33±0.1 25,4 132 55 – 34 0,27
DC8729A-N 1250 2200 1100 87,29 103,96 8.33±0.1 16 134 58 – 34 0,165
*-N de DC10323A (5C) 1612 1800 900 103,231 ** 119,891 8.33±0.1 16 155 68 5 40 0,205
DC12334C*-N 4800 1500 750 123,340 ** 140,000 8.33±0.1 25,4 184 80 – 50 0,4
DC12388C (11C) 4875 1500 750 123,881 142,88 9.50±0.1 25,4 186 80 11 44 0,4

NOTAS
1) × máximo 2 T de T = KN
” Refiera a la página de selección 12 a 19
2) sobrantes de la raza interna
3) sobrantes externos de la raza
*) el reborde de centro interno de la jaula está en el contrario
lado
**) Extensión de la tolerancia al ± 0.013 permitido



Montaje de ejemplo

Horquilla de retención de DC4972 4C 13.5m m que sobra el embrague GCr15 que lleva el acero 1

Imágenes




Horquilla de retención de DC4972 4C 13.5m m que sobra el embrague GCr15 que lleva el acero 2

Horquilla de retención de DC4972 4C 13.5m m que sobra el embrague GCr15 que lleva el acero 3

Horquilla de retención de DC4972 4C 13.5m m que sobra el embrague GCr15 que lleva el acero 4
