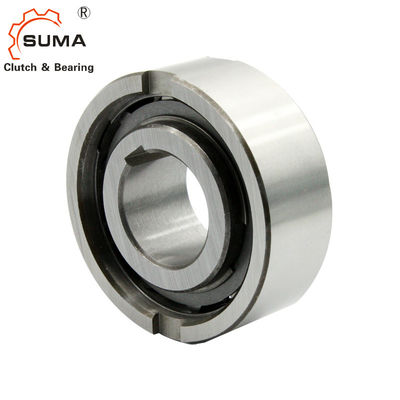

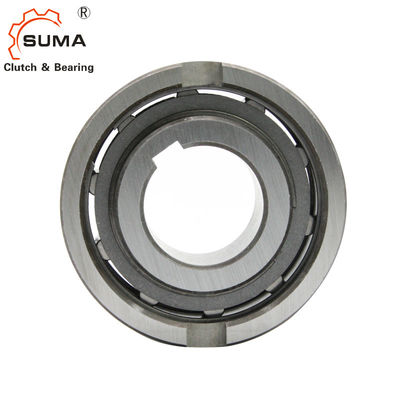

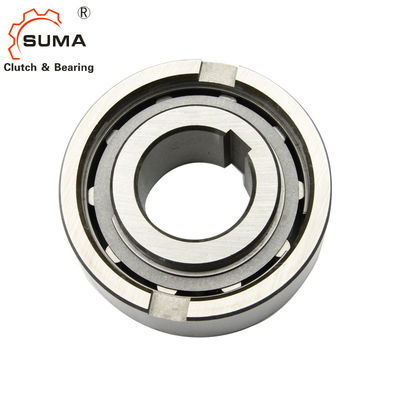

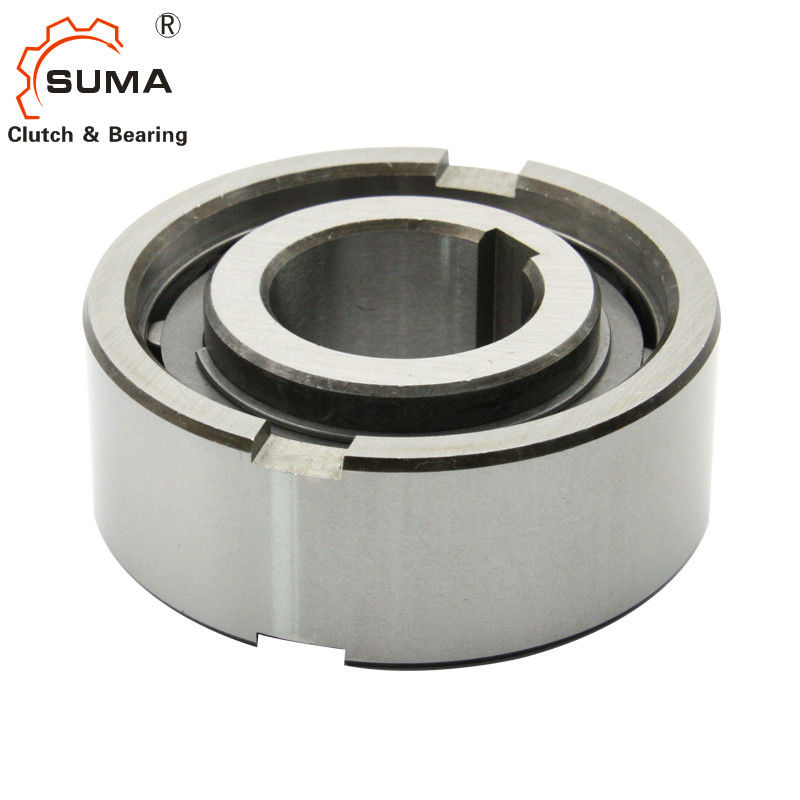

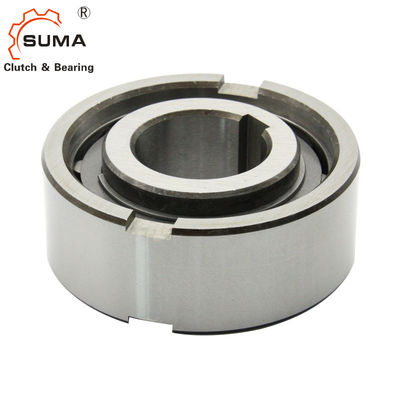

Transportes del embrague de la manera del tipo uno del rodillo de ASNU25 NFS25
Características ASNU25 de los transportes del embrague de la manera del rodillo uno
ASNU NFS TFS es un tipo del rodillo anda sin embragar el no-transporte apoyado. El llevar es axil del supporte y carga de la parte radial.
La lubricación y el lacre se deben también proporcionar por la instalación.
Puesto que el embrague de la manera del tipo uno de ASNU NFS es un tipo del rodillo sin la rodadura soporte, los transportes se requieren para apoyar cargas axiales y radiales. La lubricación y el lacre se deben también proporcionar por la instalación.
La raza interna se cierra al eje.
La raza externa tiene tolerancia positiva n6, para dar a un fitin de la prensa una vivienda H7.
Datos técnicos ASNU25 de los transportes del embrague de la manera del rodillo uno
Nombre de producto | Un transporte del embrague de la manera |
Modelo | ASNU25/NFS25 |
Material | Acerocromo GCr15 |
Diámetro interno | 25m m |
Diámetro externo | 62m m |
Grueso | 24m m |
Capacidad del esfuerzo de torsión | 125Nm |
Velocidad de rotación | 1700RPM |
Peso | 0.38kg |
Paquete | Caja del cartón/caja de madera |
Dimensiones y capacidades ASNU25 de los transportes del embrague de la manera del rodillo uno
Tipo | Tamaño |
TKN1) |
Sobrante Velocidades |
Peso
|
Esfuerzo de torsión de la fricción | |||||||||
ASNU (NFS) |
dH7 | nimax2) | namax3) | Dn6 | D5 | L | b | t | s | e | f | TR | ||
[milímetro] | [Nanómetro] | [min-1] | [min-1] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [kilogramo] | [Ncm] | |
8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,07 | 1,6 | |
12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,06 | 1,6 | |
15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1,8 | 2,4 | 0,8 | 0,3 | 0,11 | 1,9 | |
17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2,3 | 2,4 | 1,2 | 0,8 | 0,15 | 1,9 | |
20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2,3 | 2,4 | 1,2 | 0,8 | 0,19 | 1,9 | |
25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2,8 | 2,4 | 1,2 | 0,8 | 0,38 | 5,6 | |
30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2,5 | 2,4 | 1,8 | 1 | 0,54 | 14 | |
35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3,5 | 2,4 | 1,8 | 1 | 0,74 | 16 | |
40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4,1 | 2,5 | 1,8 | 1 | 0,92 | 38 | |
45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4,6 | 2,5 | 1,8 | 1 | 1,31 | 43 | |
50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5,6 | 2,5 | 1,8 | 1 | 1,74 | 55 | |
60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5,5 | 3,6 | 2,6 | 1,5 | 2,77 | 110 | |
70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6,9 | 3,6 | 2,6 | 1,5 | 4,16 | 140 | |
80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7,5 | 3,6 | 2,6 | 1,5 | 6,09 | 180 | |
90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3,6 | 2,6 | 2 | 8,2 | 230 | |
100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8,5 | 3,6 | 2,6 | 2 | 12,6 | 380 | |
120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3,6 | 2,6 | 2,5 | 22 | 650 | |
150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3,6 | 3,6 | 2,5 | 42 | 1000 | |
200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7,6 | 3,6 | 3 | 93 | 2000 |
NOTAS
ASNU8-12, chavetera ASNU200 al estruendo 6885. 1,
otros tamaños al estruendo 6885,3
1) tiempos máximos de T = 2; T KN
2) sobrantes de la raza interna
3) sobrantes externos de la raza
Montaje de ejemplo
