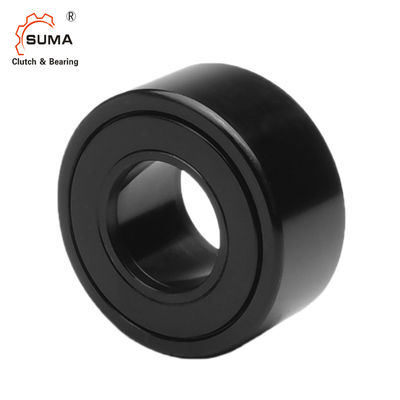

Tipo transporte del perno prisionero de YCR de aguja axial de la materia textil
Características
El rodillo de la pista es una unidad que lleva integrada por el anillo externo trabajado a máquina de la grueso-pared, los rodillos de la aguja o los sistemas cilíndricos del rodillo, o rodillo de la aguja de la dirección de la jaula o del complemento completo, anillo o perno interno y sello. Ofreciendo la estructura compacta múltiple, alta exactitud giratoria, las grandes variedades, adaptabilidad amplia e instalación fácil, puede llevar la alta carga radial y cierta carga de choque y es ampliamente utilizado en máquina-herramienta, metalúrgico, materia textil y maquinaria de impresión, las líneas de transformación y etc.
Dimensiones y capacidades
Ningunos sellos Referencia no. |
Sellado Referencia no. |
Sellado Referencia no. |
OD (RD) Pulgada |
Anchura (w) Pulgada |
Identificación (b) Pulgada |
Anchura sobre las placas de extremo (W1) Pulgada |
Diámetro. De la pulgada de la placa de extremo (e) |
CYR-3/4 | CYR-3/4-S | CCYR-3/4-S | 0,75 | 0,5 | 0,25 | 0,5625 | 39/64 |
CYR-7/8 | CYR-7/8-S | CCYR-7/8-S | 0,875 | 0,5 | 0,25 | 0,5625 | 39/64 |
CYR-1 | CYR-1-S | CCYR-1-S | 1 | 0,625 | 0,3125 | 0,6875 | 25/32 |
CYR-1 1/8 | CYR-1 1/8-S | CCYR-1 1/8-S | 1,125 | 0,625 | 0,3125 | 0,6875 | 25/32 |
CYR-1 1/4 | CYR-1 1/4-S | CCYR-1 1/4-S | 1,25 | 0,75 | 0,375 | 0,8125 | 63/64 |
CYR-1 3/8 | CYR-1 3/8-S | CCYR-1 3/8-S | 1,375 | 0,75 | 0,375 | 0,8125 | 63/64 |
CYR-1 el 1/2 | CYR-1 1/2-S | CCYR-1 1/2-S | 1,5 | 0,875 | 0,4375 | 0,9375 | 1 3/32 |
CYR-1 5/8 | CYR-1 5/8-S | CCYR-1 5/8-S | 1,625 | 0,875 | 0,4375 | 0,9375 | 1 3/32 |
CYR-1 3/4 | CYR-1 3/4-S | CCYR-1 3/4-S | 1,75 | 1 | 0,5 | 1,0625 | 1 1/4 |
CYR-1 7/8 | CYR-1 7/8-S | CCYR-1 7/8-S | 1,875 | 1 | 0,5 | 1,0625 | 1 1/4 |
CYR-2 | CYR-2-S | CCYR-2-S | 2 | 1,25 | 0,625 | 1,3125 | 1 13/32 |
CYR-2 1/4 | CYR-2 1/4-S | CCYR-2 1/4-S | 2,25 | 1,25 | 0,625 | 1,3125 | 1 13/32 |
CYR-2 el 1/2 | CYR-2 1/2-S | CCYR-2 1/2-S | 2,5 | 1,5 | 0,75 | 1,5625 | 1 11/16 |
CYR-2 3/4 | CYR-2 3/4-S | CCYR-2 3/4-S | 2,75 | 1,5 | 0,75 | 1,5625 | 1 11/16 |
CYR-3 | CYR-3-S | CCYR-3-S | 3 | 1,75 | 1 | 1,8125 | 2 1/8 |
CYR-3 1/4 | CYR-3 1/4-S | CCYR-3 1/4-S | 3,25 | 1,75 | 1 | 1,8125 | 2 1/8 |
CYR-3 el 1/2 | CYR-3 1/2-S | CCYR-3 1/2-S | 3,5 | 2 | 1,125 | 2,0625 | 2 7/16 |
CYR-4 | CYR-4-S | CCYR-4-S | 4 | 2,25 | 1,25 | 2,3125 | 2 51/64 |
CYR-5-S | CCYR-5-S | 5 | 2,75 | 1,75 | 2,875 | 3 9/16 | |
CYR-6-S | CCYR-6-S | 6 | 3,25 | 2,25 | 3,375 | 4 15/32 | |
CYR-7-S | CCYR-7-S | 7 | 3,75 | 2,75 | 3,875 | 5 3/16 | |
CYR-8-S | CCYR-8-S | 8 | 4,25 | 3,255 | 4,5 | 4 3/8 | |
CYR-9-S | CCYR-9-S | 9 | 4,75 | 3,755 | 5 | 5 1/16 | |
CYR-10-S | CCYR-10-S | 10 | 5,25 | 4,255 | 5,5 | 5 15/32 |
