Tipo seguidor del perno prisionero de leva
>
|
| Lugar de origen | China |
| Nombre de la marca | SUMA |
| Certificación | ISO SGS |
| Número de modelo | CCFH-1 3/4-SB |

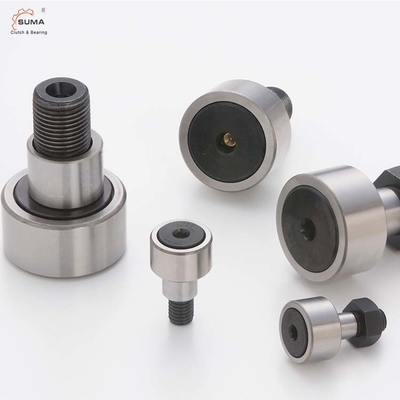

Transportes excéntricos CCFH-1 3/4-SB del seguidor de leva del perno prisionero de la serie de CCFE-SB
Datos técnicos
Dimensiones y capacidades
|
BRG. NO. |
DIÁMETRO DEL RODILLO. (RD) +.000 -.001 |
RODILLO ANCHURA (w) +.000 -.005 |
BUSH. L'GTH. (G*) +.000 -.010 |
BUSH. Diámetro. (BD) ±.001 |
PERNO PRISIONERO L'GTH. (SL) |
MIN. THR'D L'GTH. (TL) |
MULTA THR'DS. |
ECC. |
LUB. TINTÍN DE LA FIT TAMAÑO (f) |
** RECOM. FIJACIÓN con abrazadera ESFUERZO DE TORSIÓN LIBRAS. - EN. |
MAX. STATIC CAPACIDAD LIBRAS. |
BASIC DYN. LIBRAS DE CLASIFICACIÓN. |
| CCFE-1/2-N-SB | .500 | .344 | .250 | .250 | el 1/2 | 1/4 | 10-32 | .010 | - | 15 | 720 | 620 |
| CCFE-1/2-SB | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 | - | 15 | 790 | 680 |
| CCFE-9/16-SB | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 | - | 15 | 790 | 680 |
| CCFE-5/8-SB | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 | .015 | - | 35 | 1215 | 955 |
| CCFE-11/16-SB | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 | .015 | - | 35 | 1215 | 955 |
| CCFE-3/4-SB | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | .015 | 3/16 | 95 | 2065 | 1660 |
| CCFE-7/8-SB | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | .015 | 3/16 | 95 | 2065 | 1660 |
| CCFE-1-SB | 1,000 | .625 | .500 | .625 | 1 | el 1/2 | 7/16-20 | .030 | 3/16 | 250 | 3060 | 2225 |
| CCFE-1 1/8-SB | 1,125 | .625 | .500 | .625 | 1 | el 1/2 | 7/16-20 | .030 | 3/16 | 250 | 3060 | 2225 |
| CCFE-1 1/4-SB | 1,250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 | .030 | 3/16 | 350 | 4250 | 3930 |
| CCFE-1 3/8-SB | 1,375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 | .030 | 3/16 | 350 | 4250 | 3930 |
| CCFE-1 1/2-SB | 1,500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 | 3/16 | 650 | 5640 | 4840 |
| CCFE-1 5/8-SB | 1,625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 | 3/16 | 650 | 5640 | 4840 |
| CCFE-1 3/4-SB | 1,750 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 | .030 | 3/16 | 1250 | 7920 | 6385 |
| CCFE-1 7/8-SB | 1,875 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 | .030 | 3/16 | 1250 | 7920 | 6385 |
| CCFE-2-SB | 2,000 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 | .030 | 3/16 | 1500 | 10570 | 8090 |
| CCFE-2 1/4-SB | 2,250 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 | .030 | 3/16 | 1500 | 10570 | 8090 |
| CCFE-2 1/2-SB | 2,500 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 | .030 | 3/16 | 2250 | 16450 | 11720 |
| CCFE-2 3/4-SB | 2,750 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 | .030 | 3/16 | 2250 | 16450 | 11720 |
| CCFE-3-SB | 3,000 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 | ①1/4 | 3450 | 24910 | 15720 |
| CCFE-3 1/4-SB | 3,250 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 | ①1/4 | 3450 | 24910 | 15720 |
| CCFE-3 1/2-SB | 3,500 | 2,000 | 1,375 | 1,812 | 2 3/4 | 1 3/8 | 1 3/8-12 | .060 | ①1/4 | 4200 | 31625 | 22800 |
| CCFE-4-SB | 4,000 | 2,250 | 2,000 | 2,000 | 3 1/2 | 1 1/2 | 1 1/2-12 | .060 | ①1/4 | 5000 | 44770 | 29985 |
Características
Los transportes excéntricos del seguidor de leva del perno prisionero incluyen la estructura compacta múltiple, alta exactitud giratoria, grandes variedades, adaptabilidad amplia y la instalación fácil y ella pueden llevar la alta carga radial y cierta carga de choque y son ampliamente utilizadas en máquina-herramienta, metalúrgico, materia textil y maquinaria de impresión, las líneas de transformación y etc.
Los transportes excéntricos del seguidor de leva del perno prisionero se componen del anillo externo trabajado a máquina de la grueso-pared, los rodillos de la aguja o los sistemas cilíndricos del rodillo, o rodillo de la aguja de la dirección de la jaula o del complemento completo, anillo o perno interno y sello.
