CF-1/2-N-SB tachonan metalúrgicamente el seguidor de leva excéntrico
Características
El perno prisionero tiene un buje empujado sobre él que tenga un diámetro externo excéntrico.
Esto permite ajustabilidad durante la instalación eliminar cualquier contragolpe que la gama ajustable para un transporte excéntrico sea dos veces la de la excentricidad.
Dimensiones y capacidades
Unseal no. | Sellado no. | Diámetro del rodillo (RD) |
Rodillo Anchura (W) |
Diámetro del perno prisionero. (SD) |
Perno prisionero Lgth (SL) |
Min Thrd Lgth (TL) |
Multa Hilos |
Lub Fiting Tamaño (f) |
Recom Toca |
Parásitos atmosféricos Capacidad libras |
Dinámico Cpacity libras |
CF-1/2-N-B | CF-1/2-N-SB | 0,5 | 0,344 | 0,19 | el 1/2 | 1/4 | 10-32 | 15 | 720 | 620 | |
CF-1/2-B | CF-1/2-SB | 0,5 | 0,375 | 0,19 | 5/8 | 1/4 | 10-32 | 15 | 790 | 680 | |
CF-9/16-B | CF-9/16-SB | 0,5625 | 0,375 | 0,19 | 5/8 | 1/4 | 10-32 | 15 | 790 | 680 | |
CF-5/8-N-B | CF-5/8-N-SB | 0,625 | 0,406 | 0,25 | 5/8 | 5/16 | 1/4-28 | 35 | 1065 | 930 | |
CF-5/8-B | CF-5/8-SB | 0,625 | 0,4375 | 0,25 | 3/4 | 5/16 | 1/4-28 | 35 | 1215 | 955 | |
CF-11/16-B | CF-11/16-SB | 0,6875 | 0,4375 | 0,25 | 3/4 | 5/16 | 1/4-28 | 95 | 1215 | 955 | |
CF-3/4-B | CF-3/4-SB | 0,75 | 0,5 | 0,375 | 7/8 | 3/8 | 3/8-24 | 3/16 | 95 | 2065 | 1660 |
CF-7/8-B | CF-7/8-SB | 0,875 | 0,5 | 0,375 | 7/8 | 3/8 | 3/8-24 | 3/16 | 250 | 2065 | 1660 |
CF-1-B | CF-1-SB | 1 | 0,625 | 0,4375 | 1 | el 1/2 | 7/16-20 | 3/16 | 250 | 3060 | 2225 |
CF-1 1/8-B | CF-1 1/8-SB | 1,125 | 0,625 | 0,4375 | 1 | el 1/2 | 7/16-20 | 3/16 | 350 | 3060 | 2225 |
CF-1 1/4-B | CF-1 1/4-SB | 1,25 | 0,75 | 0,5 | 1 1/4 | 5/8 | 1/2-20 | 3/16 | 350 | 4250 | 3930 |
CF-1 3/8-B | CF-1 3/8-SB | 1,375 | 0,75 | 0,5 | 1 1/4 | 5/8 | 1/2-20 | 3/16 | 650 | 4250 | 3930 |
CF-1 1/2-B | CF-1 1/2-SB | 1,5 | 0,875 | 0,625 | 1 1/2 | 3/4 | 5/8-18 | 3/16 | 650 | 5640 | 4840 |
CF-1 5/8-B | CF-1 5/8-SB | 1,625 | 0,875 | 0,625 | 1 1/2 | 3/4 | 5/8-18 | 3/16 | 1250 | 5640 | 4840 |
CF-1 3/4-B | CF-1 3/4-SB | 1,75 | 1 | 0,75 | 1 3/4 | 7/8 | 3/4-16 | 3/16 | 1250 | 7920 | 6385 |
CF-1 7/8-B | CF-1 7/8-SB | 1,875 | 1 | 0,75 | 1 3/4 | 7/8 | 3/4-16 | 3/16 | 1500 | 7920 | 6385 |
CF-2-B | CF-2-SB | 2 | 1,25 | 0,875 | 2 | 1 | 7/8-14 | 3/16 | 1500 | 10570 | 8090 |
CF-2 1/4-B | CF-2 1/4-SB | 2,25 | 1,25 | 0,875 | 2 | 1 | 7/8-14 | 3/16 | 2250 | 10570 | 8090 |
CF-2 1/2-B | CF-2 1/2-SB | 2,5 | 1,5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 3/16 | 2250 | 16450 | 11720 |
CF-2 3/4-B | CF-2 3/4-SB | 2,75 | 1,5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 3/16 | 3450 | 16450 | 11720 |
CF-3-B | CF-3-SB | 3 | 1,75 | 1,25 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 | 3450 | 24910 | 15720 |
CF-3 1/4-B | CF-3 1/4-SB | 3,25 | 1,75 | 1,25 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 | 4200 | 24910 | 15720 |
CF-3 1/2-B | CF-3 1/2-SB | 3,5 | 2 | 1,375 | 2 3/4 | 1 3/8 | 1 3/8-12 | 1/4 | 5000 | 31625 | 22800 |
CF-4-B | CF-4-SB | 4 | 2,25 | 1,5 | 3 1/2 | 1 1/2 | 1 1/2-12 | 1/4 | 5000 | 44770 | 2998 |

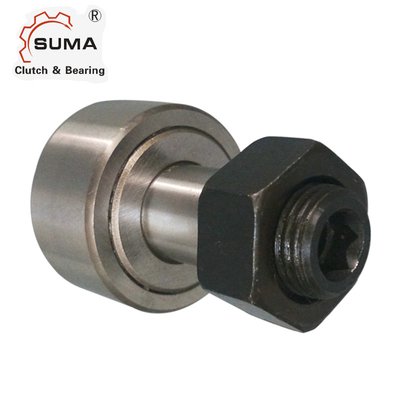

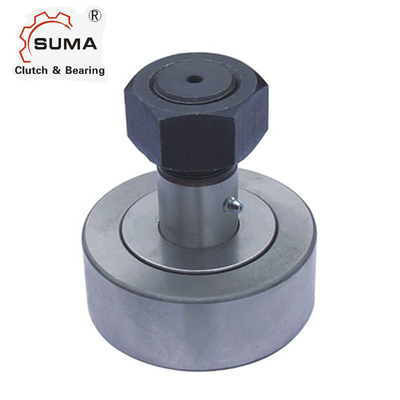

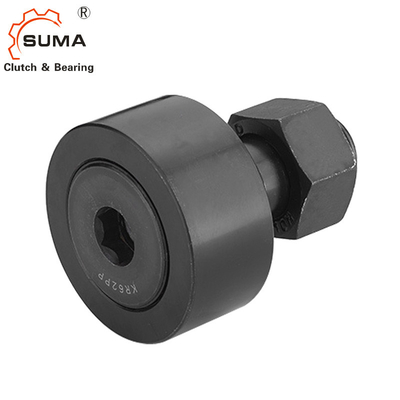

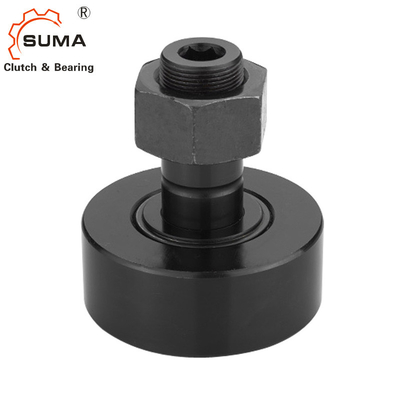

Imágenes
