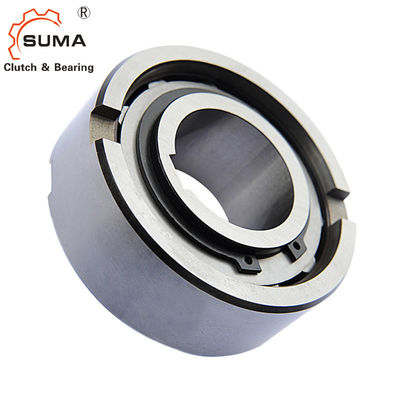

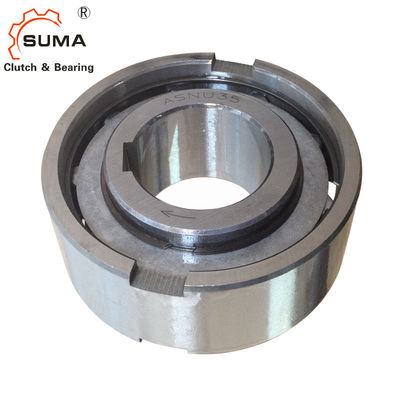

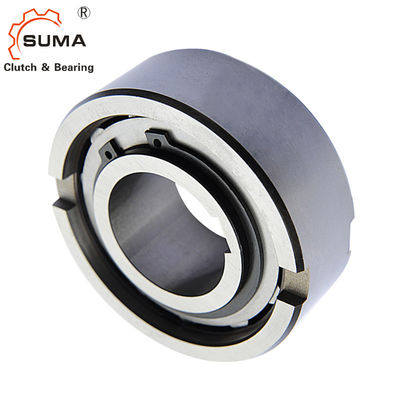

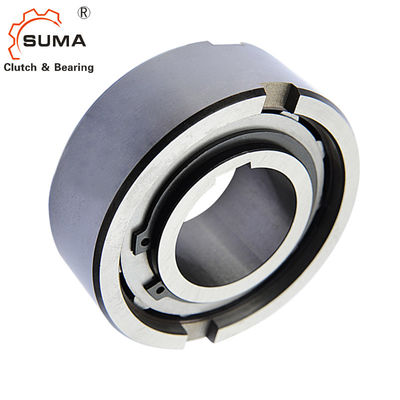

ASNU35 383 transporte del embrague del rodillo de la lubricación 35*80*31M M del nanómetro
Características
El tipo ASNU es un tipo del rodillo anda sin embragar el no-transporte apoyado. Los transportes se requieren para apoyar cargas axiales y radiales. La lubricación y el lacre se deben también proporcionar por la instalación. El diámetro externo nominal es lo mismo que una serie 63. rodamiento de bolitas.
Un arreglo típico es instalar este tipo junto a un transporte dentro de las mismas tolerancias de la ubicación,
La raza externa tiene tolerancia positiva n6, para dar un ajuste de prensa en una vivienda H7. Muescas laterales adicionales en la raza externa prever la transmisión positiva del esfuerzo de torsión.
Si la vivienda está a la tolerancia K6, el uso de las muescas no es necesario, pero la vivienda debe ser bastante fuerte no ampliarse después de asamblea. Este diseño puede aceptar un desalineamiento axial de la raza interna y externa.
Datos técnicos
Nombre de producto | un transporte del embrague de la manera |
Modelo | ASNU35 |
Material | Acerocromo GCr15 |
Diámetro interno | 35m m |
Diámetro externo | 84m m |
Capacidad del esfuerzo de torsión | 383Nm |
Peso | 0.74kg |
Paquete | Caja del cartón/caja de madera |
Condiciones de pago | TT. L/C, D/A, D/P, Western Union |
Plazo de expedición | 10-15 días |
Dimensiones y capacidades
Tipo | Tamaño |
TKN1) |
Sobrante Velocidades |
Peso
|
Esfuerzo de torsión de la fricción | |||||||||
ASNU (NFS) |
dH7 | nimax2) | namax3) | Dn6 | D5 | L | b | t | s | e | f | TR | ||
[milímetro] | [Nanómetro] | [min-1] | [min-1] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [kilogramo] | [Ncm] | |
8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,07 | 1,6 | |
12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,06 | 1,6 | |
15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1,8 | 2,4 | 0,8 | 0,3 | 0,11 | 1,9 | |
17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2,3 | 2,4 | 1,2 | 0,8 | 0,15 | 1,9 | |
20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2,3 | 2,4 | 1,2 | 0,8 | 0,19 | 1,9 | |
25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2,8 | 2,4 | 1,2 | 0,8 | 0,38 | 5,6 | |
30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2,5 | 2,4 | 1,8 | 1 | 0,54 | 14 | |
35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3,5 | 2,4 | 1,8 | 1 | 0,74 | 16 | |
40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4,1 | 2,5 | 1,8 | 1 | 0,92 | 38 | |
45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4,6 | 2,5 | 1,8 | 1 | 1,31 | 43 | |
50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5,6 | 2,5 | 1,8 | 1 | 1,74 | 55 | |
60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5,5 | 3,6 | 2,6 | 1,5 | 2,77 | 110 | |
70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6,9 | 3,6 | 2,6 | 1,5 | 4,16 | 140 | |
80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7,5 | 3,6 | 2,6 | 1,5 | 6,09 | 180 | |
90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3,6 | 2,6 | 2 | 8,2 | 230 | |
100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8,5 | 3,6 | 2,6 | 2 | 12,6 | 380 | |
120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3,6 | 2,6 | 2,5 | 22 | 650 | |
150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3,6 | 3,6 | 2,5 | 42 | 1000 | |
200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7,6 | 3,6 | 3 | 93 | 2000 |
NOTAS
ASNU8-12, chavetera ASNU200 al estruendo 6885. 1,
otros tamaños al estruendo 6885,3
1) × máximo 2 T de T = KN
2) sobrantes de la raza interna
3) sobrantes externos de la raza
Montaje de ejemplo
