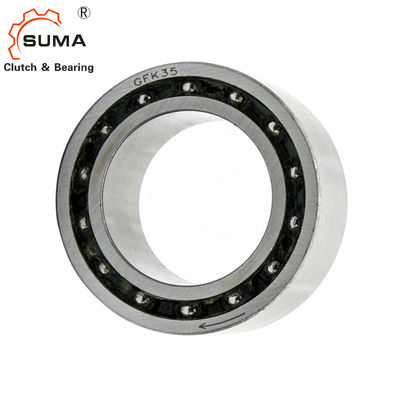

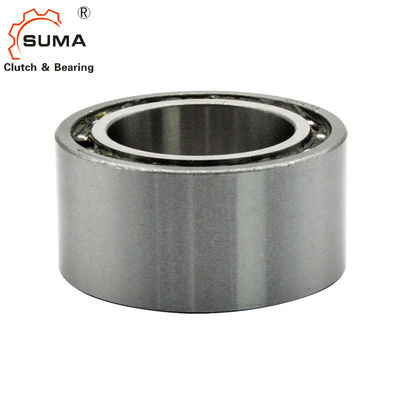

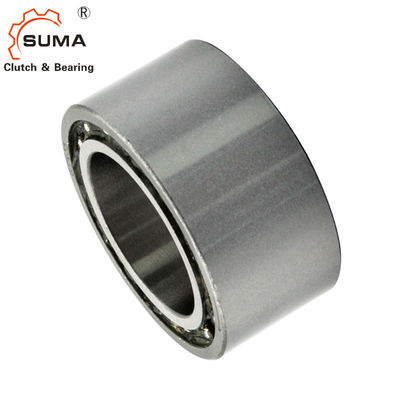

GFK20 FGK20 51Nm andan sin embragar un transporte del embrague de la manera
Características
GFK20 que sobra el embrague se puede utilizar como:
embrague 1.overrunning
embrague 2.backstop
embrague 3.indexing
Datos técnicos
Artículo | GFK20 que sobra el embrague |
Marca | SUMA |
Tipo | Horquilla de retención |
Tipo de ayuda | soporte de rodadura |
Diámetro del diámetro interior (milímetros) | 20 |
Esfuerzo de torsión (nanómetro) | 51 |
Velocidad de sobrante de la raza interna (min-1) | 5500 |
Velocidad de sobrante de la raza externa (min-1) | 4000 |
Peso (kilogramos) | 0,09 |
Dimensiones y capacidades
Tipo | Tamaño |
TKN 1) |
Overrunningspeeds |
Transporte serie
|
Cargas | ||||||||
Rodillos dyn. |
Bolas dyn. |
Rodillos stat. |
Bolas stat. |
||||||||||
GFK |
d | imax2de n) | amax3de n) | C | C | C0 | C0 | D | L | r | |||
[milímetro] | [Nanómetro] | [min-1] | [min-1] | [N] | [N] | [N] | [N] | [milímetro] | [milímetro] | [milímetro] | [kilogramo] | ||
20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0,5 | 0,09 | |
25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0,5 | 0,11 | |
30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0,5 | 0,13 | |
35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0,2 | |
40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0,3 | |
45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0,34 | |
50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0,36 |
NOTAS
1) Tmax = 2 × TKN
” Refiera a la página de selección 10 a 13
2) Sobrantes de la raza interna
3) Sobrantes externos de la raza
” Refiera al montaje y a la página 16 a 19 de las instrucciones del mantenimiento
Montaje y acoplamiento
