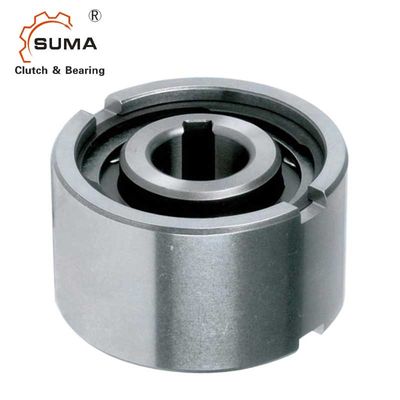

El transportador 3600RPM de la serie NF20 20*62*36m m del N-F anda sin embragar una horquilla de retención de la manera
  • El transportador 3600RPM de la serie NF20 20*62*36m m del N-F anda sin embragar una horquilla de retención de la manera
  • El transportador 3600RPM de la serie NF20 20*62*36m m del N-F anda sin embragar una horquilla de retención de la manera
  • El transportador 3600RPM de la serie NF20 20*62*36m m del N-F anda sin embragar una horquilla de retención de la manera
  • El transportador 3600RPM de la serie NF20 20*62*36m m del N-F anda sin embragar una horquilla de retención de la manera

El transportador 3600RPM de la serie NF20 20*62*36m m del N-F anda sin embragar una horquilla de retención de la manera

Lugar de origen China
Nombre de la marca SUMA
Certificación ISO SGS
Número de modelo NF20
Detalles del producto
Nombre de producto:
Un embrague de la manera que lleva NF20
Material:
GCr15 que lleva el acero
Velocidad de rotación:
3600rpm
Peso de unidad:
0.6kg
Garantía:
1 año
TAMAÑO:
20*62*36m m
Capacidad del esfuerzo de torsión:
188Nm
OEM:
Acepte
Alta luz:

Horquilla de retención de la manera del N-F uno

,

Horquilla de retención de la manera 3600RPM uno

,

Ande sin embragar un embrague de horquilla de retención de la manera

Pago y términos de envío
Cantidad de orden mínima
1
Precio
USD10-USD15 PER PIECE
Detalles de empaquetado
Caja del cartón
Tiempo de entrega
10-15 días
Condiciones de pago
L/C, D/A, D/P, T/T, Western Union, Paypal
Capacidad de la fuente
1000pcs por mes
Descripción de producto

El N-F 3600RPM anda sin embragar 36M M una horquilla de retención de la manera para el transportador

Características

El tipo N-F es un tipo del rodillo anda sin embragar el no-transporte apoyado. Los transportes se requieren para apoyar axial

y cargas radiales. La lubricación y el lacre se deben también proporcionar por la instalación.

La lubricación estándar es aceite. El diámetro exterior nominal es una dimensión estándar del rodamiento de bolitas. Un arreglo típico es instalar este tipo junto a un transporte con las mismas tolerancias de vivienda, como se muestra en la página siguiente. La raza interna se cierra al eje. La raza externa tiene una tolerancia positiva n6 para dar un ajuste de prensa en una vivienda H7. Las muescas laterales adicionales prevén la transmisión positiva del esfuerzo de torsión.

Si la tolerancia de vivienda está a K6, el uso de las muescas no es necesario, pero la vivienda debe ser bastante fuerte tonot ampliarse después de asamblea.

Dimensiones y capacidades

Tipo Tamaño   Sobrante de velocidades   Peso
N-F ADO7 TKN 1) nimax 2) namax 3) Dn6 D5 D6 L t BH11





[milímetro] [Nanómetro] [min-1] [min-1] [milímetro] [milímetro] [milímetro] [milímetro] [milímetro] [milímetro] [kilogramo]
8 20 5000 6000 37 30 20 20 3 6 0,1
12 20 5000 6000 37 30 20 20 3 6 0,1
15 78 4500 5400 47 37 26 30 3,5 7 0,3
20 188 3000 3600 62 52 37 36 3,5 8 0,6
25 250 2200 2600 80 68 49 40 4 9 1,1
30 500 1800 2100 90 75 52,5 48 5 12 1,6
35 663 1600 1950 100 80 58 53 6 13 2,3
40 1100 1250 1700 110 90 62 63 7 15 3,1
45 1500 1100 1500 120 95 69 63 7 16 3,7
50 2375 850 1300 130 110 82 80 8,5 17 5,4
55 2500 800 1200 140 115 83 80 9 18 6,1
60 4250 700 1100 150 125 93,5 95 9 18 8,5
70 5875 620 900 170 140 106 110 9 20 13
80 10000 550 800 190 160 122 125 9 20 18
90 17250 480 700 215 180 133 140 11,5 24 25,3
100 19625 400 600 260 210 157 150 14,5 28 42,1
130 34750 300 480 300 240 188 180 17 32 65
150 44375 250 400 320 260 205 180 17 32 95

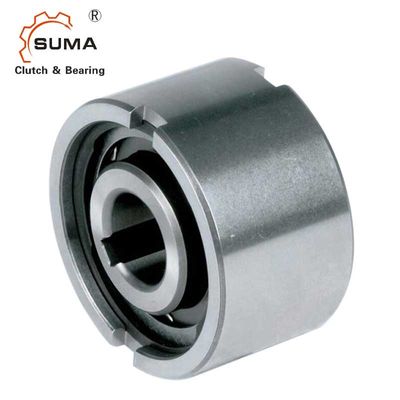

El transportador 3600RPM de la serie NF20 20*62*36m m del N-F anda sin embragar una horquilla de retención de la manera 0

NOTAS

1) × máximo 2 T de T = KN

” Refiera a la página de selección 10 a 13

2) Sobrantes de la raza interna

3) Sobrantes externos de la raza


Montaje y acoplamiento

El transportador 3600RPM de la serie NF20 20*62*36m m del N-F anda sin embragar una horquilla de retención de la manera 1

Imágenes

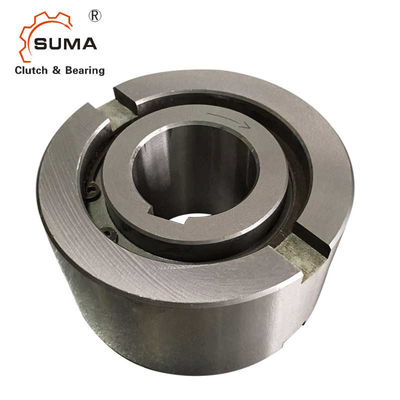

El transportador 3600RPM de la serie NF20 20*62*36m m del N-F anda sin embragar una horquilla de retención de la manera 2

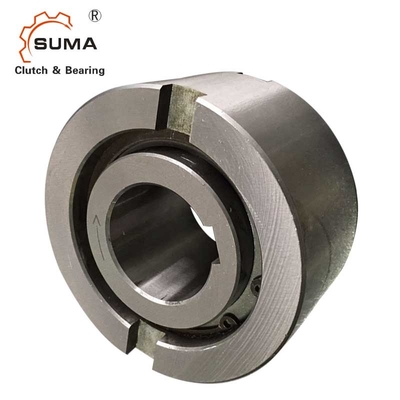

El transportador 3600RPM de la serie NF20 20*62*36m m del N-F anda sin embragar una horquilla de retención de la manera 3
